Rýsovací barvy (LAYOUT FLUID / layout dye) vytvářejí tenký kontrastní film pro značení kovu před obráběním. Zlepšují čitelnost čar, omezují odlesky a usnadňují vyznačení obrysu i kontur řezu v dílně, výrobě a údržbě.

Rýsovací barvy na kov – proč je používat před obráběním

Rýsování je tak přesné, jak dobře je vidět čára. Na „holém“ kovu často vadí odlesky, struktura povrchu, zbytky chladiva nebo nerovnosti odlitků a výkovků. Rýsovací barvy (rýsovací lak, rýsovací barva, layout dye/ink, LAYOUT FLUID) tento problém řeší tím, že vytvoří tenký kontrastní film, na kterém jsou rysky a pracovní značky mnohem čitelnější před frézováním, vrtáním nebo řezáním.

Na trhu se layout ink/dye popisuje jako rychleschnoucí nátěr, který vytváří rovnoměrný tenký film a umožní rýsovat ostré čáry bez olupování. V praxi to znamená méně oprav, rychlejší přípravu dílu a jistější kontrolu obrysu v dílně i ve výrobě.

Nejčastější použití

• vyznačení obrysu, referenčních linií a bodů na kovových dílech před obráběním

• kontury řezu a profily pro řezání, broušení nebo jiné operace

• pracovní a identifikační značení (včetně použití šablon)

• odlitky a výkovky, kde je čitelnost a opakovatelnost značení nejdůležitější

Volba formy: fix vs plechovka se štětcem

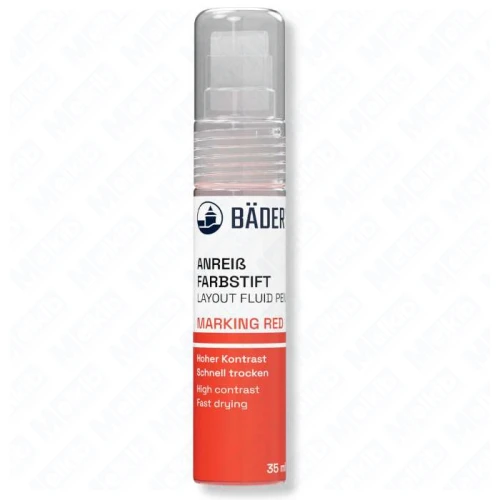

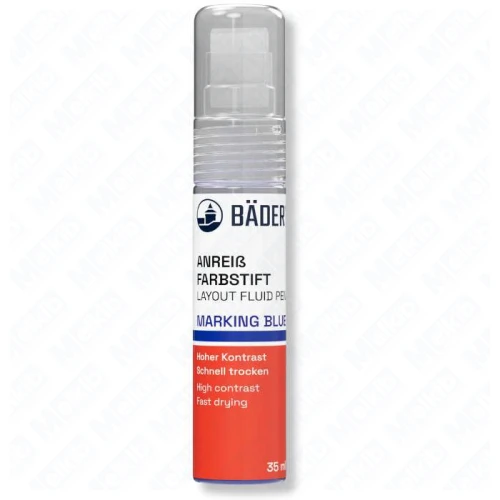

Dávkovací fix (např. 35 ml) se hodí pro čistou lokální aplikaci: rychlé značení na pracovišti, mezioperační kontrolu, krátké série nebo servisní práci. Barvu naneseš přesně tam, kde ji potřebuješ, bez práce se štětcem.

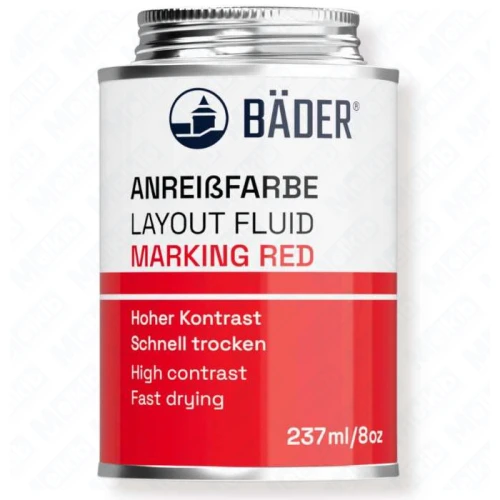

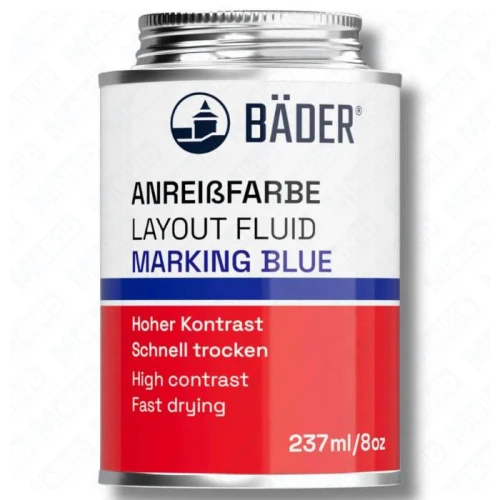

Plechovka se štětcem (např. 237 ml) je praktická pro větší plochy a sériovou práci. Štětec umožní rychle rozetřít tenkou a rovnoměrnou vrstvu na větší oblast, takže připravíš více dílů v jednom cyklu.

Volba barvy a čitelnost čáry

Barva není „design“, ale kontrastní pomůcka. V praxi se často volí modrá pro světlé nebo obrobené povrchy, protože dává čitelný odečet. Jiné barvy se volí podle pozadí a standardů procesu. Pokud ve výrobě používáte barevné kódování, držte konzistenci, aby nedocházelo k záměně značení.

Co získáš v praxi

• čitelnější čáry a jistější kontrolu obrysu

• méně oprav a rychlejší přípravu dílu

• lepší opakovatelnost díky rovnoměrnému kontrastnímu filmu

• snadnější kontrolu v kvalitě a lepší komunikaci požadovaného konturu

Co se často hodí k rýsovacím barvám

Čisticí a ochranné prostředky – pro odmaštění před značením a pro odstranění zbytků po práci.

Olejové markery – pro doplňkové identifikační značení v dílně.

Omezení a bezpečnost

Podle konkrétního produktu mohou být rýsovací barvy klasifikované jako hořlavé a vyžadovat větrání, rukavice a ochranu očí. Vždy postupuj podle SDS pro konkrétní výrobek a přizpůsob OOPP podmínkám pracoviště.

FAQ

Čím rýsovat kov před řezáním nebo frézováním?

Nejčastěji se používá layout dye/ink (rýsovací barva), která vytvoří kontrastní podklad pro rýsování. Důležité je nanést tenkou rovnoměrnou vrstvu a zvolit barvu s dobrým kontrastem.

Co je lepší pro série: fix nebo plechovka?

Pro série a větší plochy je obvykle rychlejší plechovka se štětcem. Fix se hodí pro přesné lokální značení a rychlé úpravy na pracovišti.

Je nutné povrch předem odmastit?

Ano. Oleje a chladiva snižují rovnoměrnost filmu. Odmaštění zlepší čitelnost a omezí opakované značení.
