Badání lepeného spoje neodpovídá pouze na otázku „jak pevné je lepidlo?“. Výsledek vždy popisuje celý zkoušený systém: materiály, přípravu povrchu, geometrii spoje, tloušťku vrstvy lepidla, podmínky vytvrzení, kondicionování a způsob zatěžování.
Proto je důležité zvolit metodu podle skutečného cíle. Smyková zkouška je vhodná pro porovnání přeplátovaných spojů, odlupovací zkouška ukazuje citlivost na peel zatížení a bead peel test pomáhá hodnotit adhezi elastických lepidel. U dlouhodobé spolehlivosti je navíc nutné spoj před mechanickou zkouškou vystavit definovanému stárnutí.
Nejdůležitější závěry
- EN 1465:2009 a ISO 4587:2003 popisují zkoušení přeplátovaných spojů v tahu se smykovou složkou; výsledek standardního vzorku není přímo návrhovou hodnotou pro reálnou konstrukci.
- Typ porušení je nutné hodnotit společně s naměřenou silou nebo napětím. Aktuální terminologii hlavních obrazů porušení popisuje ISO 10365:2022.
- EN 1464:2010 je aktuální evropská norma pro floating-roller peel test jednoho tuhého a jednoho pružného adherendu.
- Aktuální T-peel zkoušku pružný–pružný popisuje EN ISO 11339:2022.
- Původní DIN 54457 pro bead peel test byla stažena a nahrazena ISO 21194:2019, v Německu zavedenou jako DIN ISO 21194:2020-12.
- Staré DIN 54451 a DIN 54452 již nejsou aktuální. Jejich dnešní nástupci jsou EN 14869-2:2011 pro thick-adherend shear a EN ISO 10123:2019 pro smykovou pevnost anaerobních lepidel na pin-and-collar vzorcích.
- Zkoušky stárnutí musí odpovídat reálnému prostředí spoje. Hodnoty jako 85 °C / 85 % RH / 2000 h nebo konkrétní kataplazmový cyklus jsou příklady programů, ne univerzální požadavek pro každý lepený spoj.
Jak vybrat metodu zkoušení lepeného spoje?
Nejprve určete, co chcete zjistit: porovnat dvě lepidla, ověřit přípravu povrchu, zkontrolovat výrobní proces, změřit odolnost proti odlupování nebo posoudit změnu vlastností po stárnutí. Teprve potom má smysl volit normu a geometrii vzorku.
| Metoda | Co hodnotí | Aktuální / relevantní norma |
|---|---|---|
| Přeplátovaný spoj – tensile lap-shear | Porovnání pevnosti tuhých lepených sestav při tahovém zatížení vyvolávajícím smyk ve spáře. | EN 1465:2009; ISO 4587:2003 |
| Floating-roller peel | Odolnost proti odlupování mezi jedním tuhým a jedním pružným adherendem. | EN 1464:2010 |
| T-peel | Odolnost proti odlupování dvou pružných adherendů. | EN ISO 11339:2022 |
| Bead peel test | Adheze elastických lepidel a tmelů, vliv podkladu a předúpravy; vhodné i pro procesní kontrolu. | ISO 21194:2019 / DIN ISO 21194:2020-12 |
| Anaerobní lepidla – pin-and-collar | Smyková pevnost anaerobních lepidel pro válcová uložení. | EN ISO 10123:2019 |
| Anaerobní závitové spoje | Krouticí moment potřebný k porušení a otáčení zajištěného závitu. | ISO 10964:1993; v DIN systému EN 15865:2009 |
| Torzní smyk | Srovnávací hodnocení smykového chování především anaerobních lepidel. | DIN 54455:2016-09 |
| Thick-adherend shear | Smykové chování konstrukčních lepidel na tuhých, silných adherendech. | EN 14869-2:2011 |
| Dlouhodobé statické zatížení | Čas do porušení lepeného spoje při statickém zatížení. | EN 15336:2007 |
| Klínová zkouška | Kontrola přípravy povrchu a odolnosti konstrukčního spoje proti šíření trhliny. | DIN 65448:1988-01 |
| Bending peel | Odolnost konstrukčního spoje při kombinovaném ohybu a odlupování. | DIN 54461:2021-03 |
Smyková zkouška přeplátovaného spoje – EN 1465 a ISO 4587
Zkouška jednoduchého přeplátovaného spoje patří mezi nejčastěji používané laboratorní metody pro porovnání lepicích systémů. Dva tuhé adherendy jsou slepeny na definované ploše a následně zatěžovány tahem podél jejich hlavní osy. Ve vrstvě lepidla vzniká převážně smykové zatížení, současně ale skutečný stav napětí není dokonale homogenní.
EN 1465:2009 je stále aktuální evropská norma. ISO 4587:2003 je samostatná aktuální mezinárodní norma popisující velmi podobnou metodu. Výsledek je vhodný pro porovnávání systémů a procesů, ale nemá být bez další analýzy používán přímo jako návrhové napětí skutečného konstrukčního spoje.
Typická geometrie kovového vzorku
- délka jednoho adherendu: přibližně 100 mm,
- šířka: přibližně 25 mm,
- tloušťka: přibližně 1,6 mm,
- délka přesahu: přibližně 12,5 mm.
Jde o běžnou referenční geometrii používanou pro kovové vzorky. Konkrétní materiál, tloušťka, příprava povrchu a podmínky zkoušení musí odpovídat zvolené normě a cíli testu.
Tloušťka vrstvy lepidla musí být řízená
Tloušťka spáry ovlivňuje rozložení napětí a naměřený výsledek. Není ale správné používat univerzální pravidlo, že „čím tenčí, tím pevnější“. Optimální tloušťka závisí na formulaci lepidla, geometrii, adherendech a požadovaném mechanismu přenosu zatížení. Pro porovnávací zkoušku je klíčová především opakovatelnost.
Jak interpretovat typ porušení?
Po mechanické zkoušce nestačí zapsat pouze maximální sílu nebo napětí. Povrch lomu ukazuje, kde došlo k porušení. Aktuální označení hlavních typů porušení popisuje ISO 10365:2022.
- Adhezní porušení: oddělení na rozhraní lepidlo–podklad. Může ukazovat na problém s kompatibilitou, přípravou povrchu, kontaminací nebo procesem.
- Kohezní porušení lepidla: lom probíhá uvnitř vrstvy lepidla. Není automaticky „dobrým výsledkem“ – musí současně vyhovovat naměřená mechanická hodnota a požadavek aplikace.
- Porušení adherendu: selže samotný spojovaný materiál. V dané konfiguraci byl spoj silnější než lokální odolnost podkladu, ale nelze z toho určit skutečnou mez pevnosti samotné spáry.
- Smíšené porušení: na jedné ploše se vyskytuje více mechanismů současně.
Další smykové a anaerobní zkoušky – co se změnilo v normách?
Ve starších materiálech Melkib se objevuje několik německých norem, jejichž status se od té doby změnil. Při tvorbě nové specifikace nebo objednávce laboratorní zkoušky je proto vhodné uvést aktuální vydání.
Válcová uložení a anaerobní lepidla
Původní DIN 54452:1981 pro compression-shear test byla stažena. Její nástupnická evropská norma EN 15337 byla později nahrazena aktuální EN ISO 10123:2019, která popisuje stanovení smykové pevnosti anaerobních lepidel na pin-and-collar vzorcích.
Pro torzní smyk je aktuální DIN 54455:2016-09. Norma je určena zejména pro srovnávací hodnocení anaerobních lepidel v zatížení, které není plně zachyceno klasickou zkouškou přeplátovaného spoje.
Anaerobní zajišťování závitů

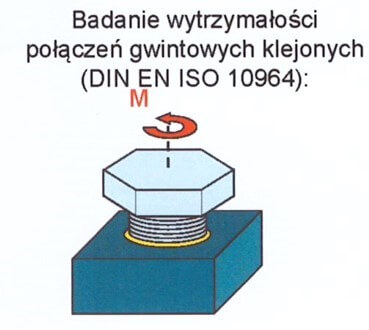

ISO 10964:1993 zůstává aktuální mezinárodní metodou pro porovnání krouticí pevnosti anaerobních lepidel na závitových spojovacích prvcích. Staré označení DIN EN ISO 10964 bylo v německém systému nahrazeno normou DIN EN 15865:2009.
Thick-adherend shear
Starší DIN 54451:1978 byla stažena. Dnešní relevantní nástupce DIN EN 14869-2:2011 používá tuhé, silné adherendy a umožňuje hodnotit smykové chování konstrukčního lepidla, včetně smykového napětí, deformace a modulu.
Dlouhodobé statické zatížení

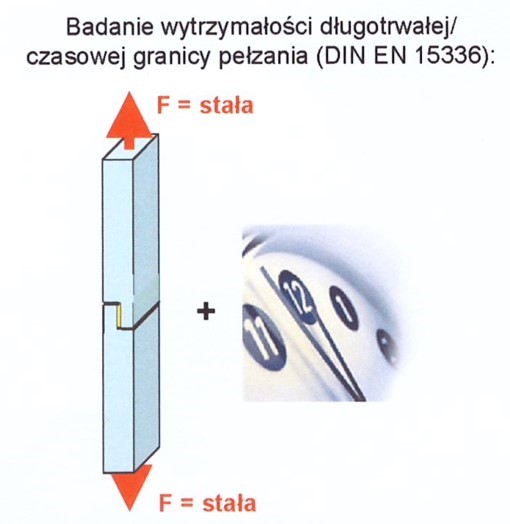

DIN EN 15336:2007-05 je aktuální norma pro stanovení času do porušení lepených spojů při statickém zatížení. Taková zkouška pomáhá odlišit krátkodobou pevnost od dlouhodobého chování při konstantním zatížení.
Zkoušky odlupování
Odlupování koncentruje zatížení do relativně úzké oblasti čela postupujícího lomu. Proto může být lepený spoj, který vykazuje vysokou pevnost ve smyku, výrazně citlivější na peel zatížení. Při návrhu konstrukce se proto často snažíme geometrii upravit tak, aby se odlupování minimalizovalo.
Floating-roller peel – EN 1464:2010
EN 1464:2010 je aktuální evropská norma pro stanovení odolnosti proti odlupování mezi jedním tuhým a jedním pružným adherendem pomocí plovoucího válce.
Původní článek uváděl následující referenční geometrii:
- délka tuhé části: 300 mm,
- délka pružné části: 250 mm,
- šířka: 25 mm,
- tloušťka tuhé části: 2,5 mm,
- tloušťka pružné části: 0,5 mm,
- délka lepené oblasti: 200 mm.
Při laboratorním zadání vždy používejte geometrii a přípravu uvedenou v konkrétním vydání normy a v interní zkušební specifikaci.
T-peel – EN ISO 11339:2022
Pro dva pružné adherendy je aktuální EN ISO 11339:2022. Norma měří sílu potřebnou k odlupování T-tvarovaného spoje a výslovně upozorňuje, že výsledek není návrhovým údajem pro skutečnou konstrukci.
Klínová zkouška a bending peel
DIN 65448:1988-01 zůstává aktuální leteckou normou pro klínovou zkoušku konstrukčních lepidel. Metoda se používá mimo jiné pro kontrolu přípravy povrchu a sledování šíření trhliny.

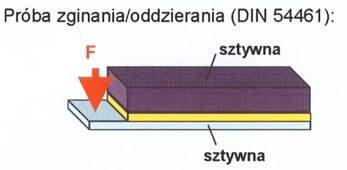

Pro bending peel je aktuální DIN 54461:2021-03, která nahradila starší vydání z roku 2005.
Bead peel test elastických lepidel – ISO 21194
Ve starší verzi článku byla tato metoda označena jako „zkouška pásku lepidla DIN 54457“. Norma DIN 54457:2014-09 je dnes stažena. Nahradila ji ISO 21194:2019, v Německu zavedená jako DIN ISO 21194:2020-12.
ISO 21194 se používá pro hodnocení adheze elastických lepidel a tmelů na různých podkladech. Lze tak porovnat vliv předúpravy, nátěru nebo podkladu a metoda je vhodná také pro výrobní procesní kontrolu a posuzování změn po stárnutí.
Zkoušky stárnutí: pevnost před expozicí nestačí
Spoj může při pokojové teplotě dosahovat vysoké počáteční pevnosti a přesto postupně degradovat vlivem vlhkosti, chemikálií, teplotních cyklů nebo mechanického zatížení. Proto se často porovnává mechanická zkouška před stárnutím a po definované expozici.
Hlavní faktory degradace
- Teplota: mění mechanické vlastnosti polymeru a rychlost chemických procesů; vysoká teplota může urychlit stárnutí, nízká může zvýšit křehkost některých formulací.
- Vlhkost a chemikálie: mohou ovlivnit rozhraní, polymerní síť i samotné adherendy, například korozí kovu nebo změkčením plastu.
- UV a další záření: může způsobovat degradaci polymeru, změnu barvy a pokles mechanických vlastností.
- Mechanické zatížení: dlouhodobé nebo cyklické zatížení může podporovat creep, únavu a šíření mikrotrhlin.
- Mikroorganismy: v některých specifických prostředích mohou ovlivnit organické složky materiálů.
- Migrace přísad: změkčovadla, separační prostředky nebo jiné složky plastu mohou migrovat k rozhraní a měnit adhezi.
Příklady programů stárnutí
- stálé klima, například 85 °C / 85 % relativní vlhkosti po definovanou dobu,
- teplotní a klimatické cykly,
- ponoření do vody, oleje, paliva, čisticího prostředku nebo jiného média,
- korozní zkoušky, například prostředí solné mlhy, pokud je to relevantní pro kovový podklad,
- kombinované procedury typu kataplazmy používané v některých kvalifikačních a podnikově definovaných programech.
Co má obsahovat dobrý zkušební plán?
- jasný cíl zkoušky a akceptační kritérium,
- přesné označení normy a jejího vydání,
- materiál a stav povrchu adherendů,
- přípravu povrchu a případný primer,
- typ lepidla, šarži a podmínky aplikace,
- geometrii spoje a tloušťku vrstvy lepidla,
- podmínky vytvrzení a kondicionování,
- počet vzorků a způsob statistického vyhodnocení,
- rychlost, teplotu a způsob zatížení,
- mechanickou hodnotu i zdokumentovaný typ porušení podle ISO 10365.
Zkoušení lepených spojů s podporou Melkib
Pokud porovnáváte několik lepidel, řešíte reklamaci, měníte přípravu povrchu nebo připravujete nový výrobní proces, Melkib může pomoci s návrhem zkušební metodiky a s přípravou vzorků pro laboratorní ověření. Rozsah, počet vzorků a konkrétní norma musí být stanoveny před zahájením zkoušek.
FAQ – zkoušení lepených spojů
Je nejvyšší hodnota ve smykové zkoušce automaticky nejlepší lepidlo?
Ne. Výsledek platí pro konkrétní podklad, přípravu, geometrii a podmínky. Pro reálnou aplikaci je potřeba posoudit také typ porušení, odolnost po stárnutí, výrobní proces a skutečné zatěžování spoje.
Je kohezní porušení vždy správný výsledek?
Ne automaticky. Kohezní lom ukazuje, že porušení proběhlo uvnitř lepidla, ale stále musí být splněna požadovaná hodnota pevnosti a další akceptační kritéria.
Ovlivňuje tloušťka vrstvy lepidla výsledek?
Ano. Tloušťka mění stav napětí i deformaci vrstvy. Proto má být v porovnávací zkoušce řízena a zaznamenána. Nelze však obecně tvrdit, že nejtenčí možná vrstva je vždy nejlepší.
Jaká norma dnes nahrazuje DIN 54457?
DIN 54457:2014 byla stažena a nahrazena normou ISO 21194:2019, v Německu zavedenou jako DIN ISO 21194:2020-12.
Jak hodnotit zajišťovače závitů?
Pro anaerobní zajištění závitů se používá ISO 10964:1993, která hodnotí krouticí moment potřebný k porušení a následnému otáčení zajištěného spoje. V německém EN systému je relevantní DIN EN 15865:2009.
Proč se mechanická zkouška opakuje po stárnutí?
Protože rozdíl mezi hodnotou před expozicí a po ní ukazuje, jak teplota, vlhkost, chemie nebo jiný faktor změnil vlastnosti celého lepeného systému.
Potřebujete navrhnout zkoušku pro konkrétní lepený spoj?
Pošlete materiály, typ lepidla, geometrii spoje, provozní zatížení a prostředí. Pomůžeme určit, zda má větší smysl smyková, odlupovací, bead peel nebo kombinovaná zkouška se stárnutím.
Technické zdroje
- DIN EN 1465:2009-07 – Adhesives – Determination of tensile lap-shear strength of bonded assemblies.
- DIN EN 1464:2010-06 – Adhesives – Determination of peel resistance – Floating roller method.
- ISO 11339:2022 – Adhesives – T-peel test for flexible-to-flexible bonded assemblies.
- ISO 10365:2022 – Adhesives – Designation of main failure patterns.
- ISO 21194:2019 – Elastic adhesives – Testing of adhesively bonded joints – Bead peel test.
- DIN ISO 21194:2020-12 – current German adoption replacing DIN 54457.
- DIN EN ISO 10123:2019-10 – Shear strength of anaerobic adhesives using pin-and-collar specimens.
- ISO 10964:1993 – Torque strength of anaerobic adhesives on threaded fasteners.
- DIN 54455:2016-09 – Torsional shear test.
- DIN EN 14869-2:2011-07 – Thick adherends shear test.
- DIN EN 15336:2007-05 – Time to rupture of bonded joints under static load.
- DIN 65448:1988-01 – Aerospace structural adhesives – Wedge test.
- DIN 54461:2021-03 – Structural adhesives – Bending peel test.
