Jak vybrat aplikační pistoli a statický směšovač pro 2K lepidla? Kartušové systémy a alternativy

Výběr směšovače a pistole pro 2K lepidla – nejdůležitější zásady

• Stejný objem kartuše neznamená stejný systém. Dvě kartuše o objemu 50 ml mohou vyžadovat odlišné připojení a směšovače.
• Mísicí poměr lepidla a silový převod pistole jsou různé parametry. Označení 10:1 popisuje poměr složek, zatímco 25:1 může označovat silový převod aplikátoru.
• Kompatibilita aplikátoru nepotvrzuje kompatibilitu směšovače. Jedna pistole může obsluhovat několik řad kartuší, které vyžadují různé mísicí trysky.
• Více mísicích prvků nemusí znamenat lepší výsledek. Důležité jsou také geometrie, průměr, viskozita složek a odpor proti proudění.
• Originální směšovače Medmix a alternativy Melkib porovnávejte podle parametrů. Podobné označení nezaručuje shodnou kvalitu mísení.
• V sériové výrobě rozhodují náklady na celý proces. Kromě ceny trysky zohledněte ztráty lepidla, čas výměny a riziko vadných spojů.

Proč samotný objem kartuše nestačí k výběru směšovače?

Představte si dvě kartuše o objemu 50 ml s dvousložkovým lepidlem v poměru 2:1. První používá připojení MIXPAC A-System, druhá B-System. U vybraných konfigurací je lze obsluhovat stejným aplikátorem, například COX MR 50. To však neznamená, že mohou používat stejný směšovač.

Kartuše A-System vyžaduje odpovídající směšovač, například MAH nebo MAQ. V systému B-System se používají mimo jiné MBH a MBQ. Liší se konstrukcí připojení a způsobem přívodu složek do mísicí části.

Podobný problém se týká i větších kartuší. Dvě balení o objemu 400 ml mohou navzdory stejnému poměru složek vyžadovat směšovače MCH nebo MFH.

Popis „směšovač pro kartuši 50 ml 2:1“ tedy ke správnému výběru nestačí. Nejprve určete systém připojení a poté parametry směšovače a jeho vhodnost pro konkrétní lepidlo.

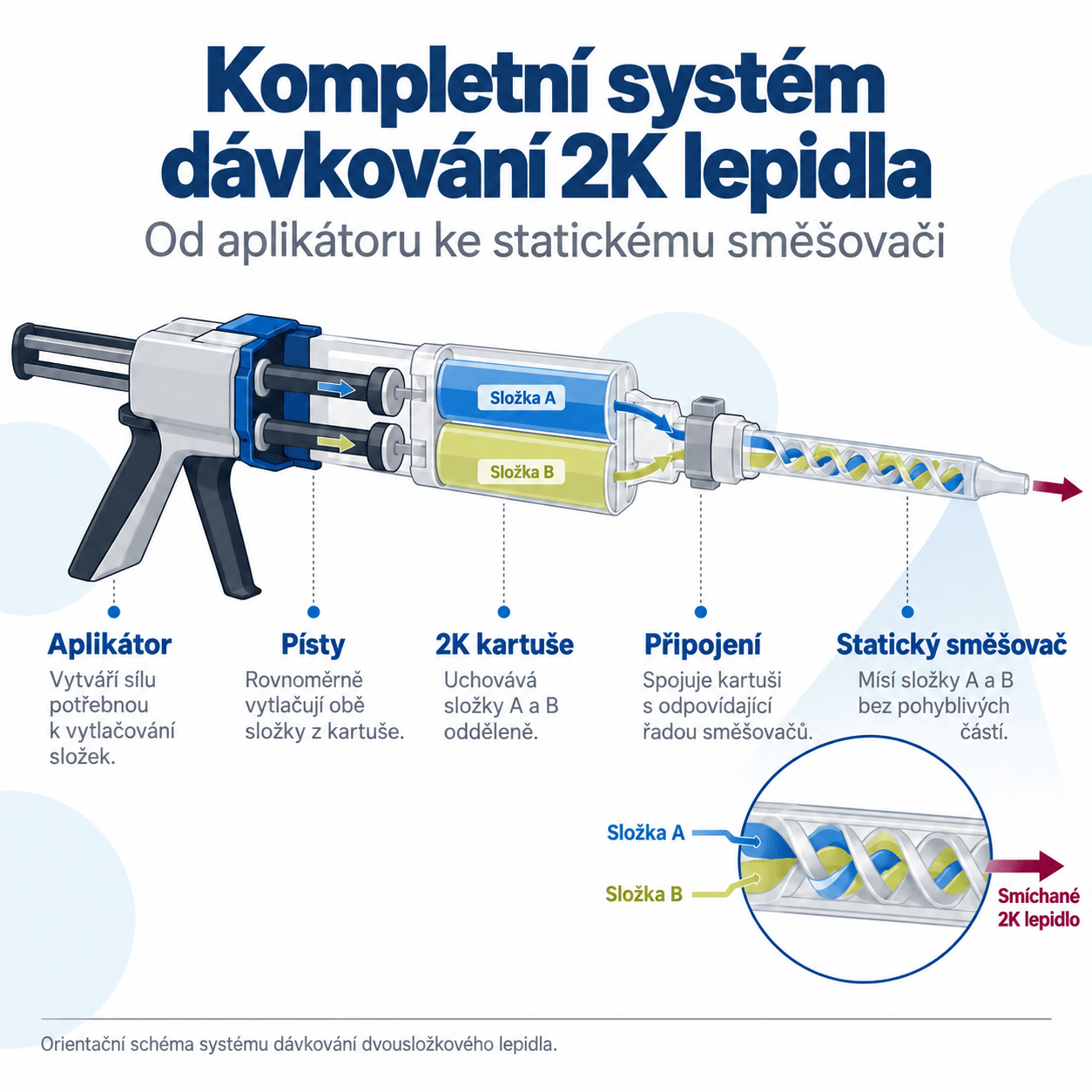

Jak funguje kompletní systém dávkování dvousložkového lepidla?

V běžném kartušovém systému 2K jsou složky A a B uloženy v oddělených komorách. Aplikátor posouvá odpovídající písty, které vytlačují obě složky v poměru daném konstrukcí kartuše a dávkovacího systému.

Materiály procházejí výstupy do statického směšovače. Jeho nepohyblivé vnitřní prvky opakovaně rozdělují, přemisťují a znovu spojují proudy složek.

Statický směšovač neopraví chybný dávkovací poměr. Pokud do něj vstupuje příliš mnoho jedné složky, ani velmi účinná geometrie mísení neobnoví správný poměr A:B.

Obecné zásady výběru pistolí najdete také v článku Jak vybrat aplikátor lepidla?. Zde se zaměřujeme na kompatibilitu dvousložkových systémů.

Jak rozpoznat systém kartuše a statického směšovače?

Průmyslové kartušové systémy 2K se liší konstrukcí výstupu, způsobem uchycení směšovače, objemem a dostupnými poměry složek.

Nabídka medmix MIXPAC zahrnuje mimo jiné systémy A, B, C, F, K a Blueline. Následující přehled pomůže rozpoznat jejich hlavní rozdíly a najít odpovídající řady směšovačů v nabídce Melkib.

Systémy MIXPAC A, B, C, F a K – porovnání a odkazy na směšovače Melkib

Tabulka uvádí řady a příklady konfigurací podle dokumentace medmix MIXPAC Systems for Adhesives. Nejde o úplnou tabulku zaměnitelnosti. V rámci jednoho systému existují různé varianty připojení a směšovačů.

A-System a B-System – jak se liší připojení kartuší 50 ml?

A-System spolupracuje mimo jiné s odpovídajícími směšovači MAH a MAQ. B-System používá jinou konstrukci připojení s oddělenými kanály pro přívod složek do směšovače.

Oddělení složek omezuje riziko jejich předčasného kontaktu na výstupu kartuše. To je důležité u reaktivních materiálů, jejichž zbytky mohou v místě připojení vytvrdnout.

Podobný vzhled směšovačů neznamená jejich zaměnitelnost. Zkontrolujte geometrii spoje, konstrukci vstupů a úplné označení produktu.

C-System a F-System – jak se liší větší kartuše?

C-System používá vlastní připojení a odpovídající řady směšovačů, včetně MCH a MCQ. F-System má jiné připojení s oddělenými kanály složek a spolupracuje mimo jiné s MFH a MFQ.

Pro kartuši F-System o objemu 400 nebo 490 ml nevybírejte směšovač MCH pouze proto, že má vhodnou délku a průměr.

V některých sestavách lze použít určené adaptéry, takové řešení však vyžaduje potvrzení kompatibility celé sestavy.

Ritter ACF – kdy připojení pomáhá chránit také proces?

Ritter nabízí systém ACF s kódovanými přípojkami a oddělenými kanály složek. Konstrukce má omezovat předčasný kontakt složek a problémy při skladování nebo opětovném spuštění kartuše.

Systém používá odpovídající směšovače Helix a ORBIS. Připojení tak neslouží pouze k upevnění, ale pomáhá také omezovat chyby při dávkování.

Další informace najdete v dokumentaci Ritter ACF Cartridge Systems.

Jak určit neznámý systém kartuše 2K?

Pokud neznáte označení připojení, postupujte takto:

1. Zjistěte název lepidla a výrobce. Připravte si technický list produktu.
2. Přečtěte objem a poměr složek. Například 50 ml 2:1 nebo 490 ml 10:1.
3. Prohlédněte výstup kartuše. Zkontrolujte způsob uchycení a uspořádání kanálů.
4. Zkontrolujte zadní část obalu. Rozložení komor a pístů pomáhá rozpoznat systém.
5. Vyhledejte označení stávajícího směšovače. Úplný kód výrazně usnadní výběr.
6. Porovnejte údaje s katalogem. Pokud si stále nejste jistí, ověřte kompatibilitu u dodavatele.

Směšovač nemontujte násilím. Pokud jej nelze správně nasadit a zajistit, může být připojení nekompatibilní.

Jak číst označení směšovačů MAH, MBQX, MCH, MFH a MFQX?

Označení směšovačů obsahují informace o systému, geometrii, jmenovitém průměru, počtu prvků a typu koncovky.

Například MAH, MBH a MFH označují odpovídající řady směšovačů Helix, zatímco MAQ, MBQ a MFQ označují řady Quadro.

U vybraných sérií doplňkové písmeno X označuje konstrukční variantu často určenou pro poměry 4:1 a 10:1. Neznamená automaticky vyšší kvalitu ani větší výkon.

Příklad: MAH 05-17T

Označení Medmix MAH 05-17T lze číst následovně:

• MAH – směšovač Helix pro odpovídající kartuše A-System.
• 05 – jmenovitá průměrová řada; pro tuto variantu katalog medmix uvádí vnitřní průměr 5,4 mm.
• 17 – počet mísicích prvků.
• T – stupňovitá koncovka, tedy Stepped Tip.

Jmenovitý kód průměru nemusí odpovídat přesnému průměru vnitřního kanálu. Nezaměňujte jej ani s průměrem výstupní koncovky.

Příklad: MBQX 05-16L

MBQX 05-16L je směšovač Quadro z řady B-System určený pro odpovídající konfigurace 4:1 a 10:1.

Označení 05 se vztahuje ke jmenovitému průměru, 16 udává počet mísicích prvků a L označuje koncovku typu Luer.

Koncovka Luer Slip není automaticky zaměnitelná s Luer Lock. Pokud aplikace vyžaduje konkrétní dávkovací jehlu, ověřte způsob jejího uchycení.

Melkib nabízí také alternativní směšovač MXBQX516L pro odpovídající kartuše B-System v poměrech 4:1 a 10:1.

Příklad: MFQX 08-24T

Medmix MFQX 08-24T je směšovač Quadro pro odpovídající kartuše F-System s poměry 4:1 a 10:1.

Označení udává jmenovitou průměrovou řadu 08, 24 mísicích prvků a stupňovitou koncovku typu T.

Alternativní směšovač z nabídky Melkib má kód MXFQX824T.

Podobná označení usnadňují identifikaci variant, před změnou směšovače je však nutné potvrdit mechanickou kompatibilitu a účinnost mísení.

Jak vybrat pistoli pro dvousložkové lepidlo?

Po identifikaci kartuše lze vybrat aplikátor. Nejdůležitější jsou jeho rozměry, podporované poměry, kompatibilita pístů a síla potřebná k dávkování materiálu.

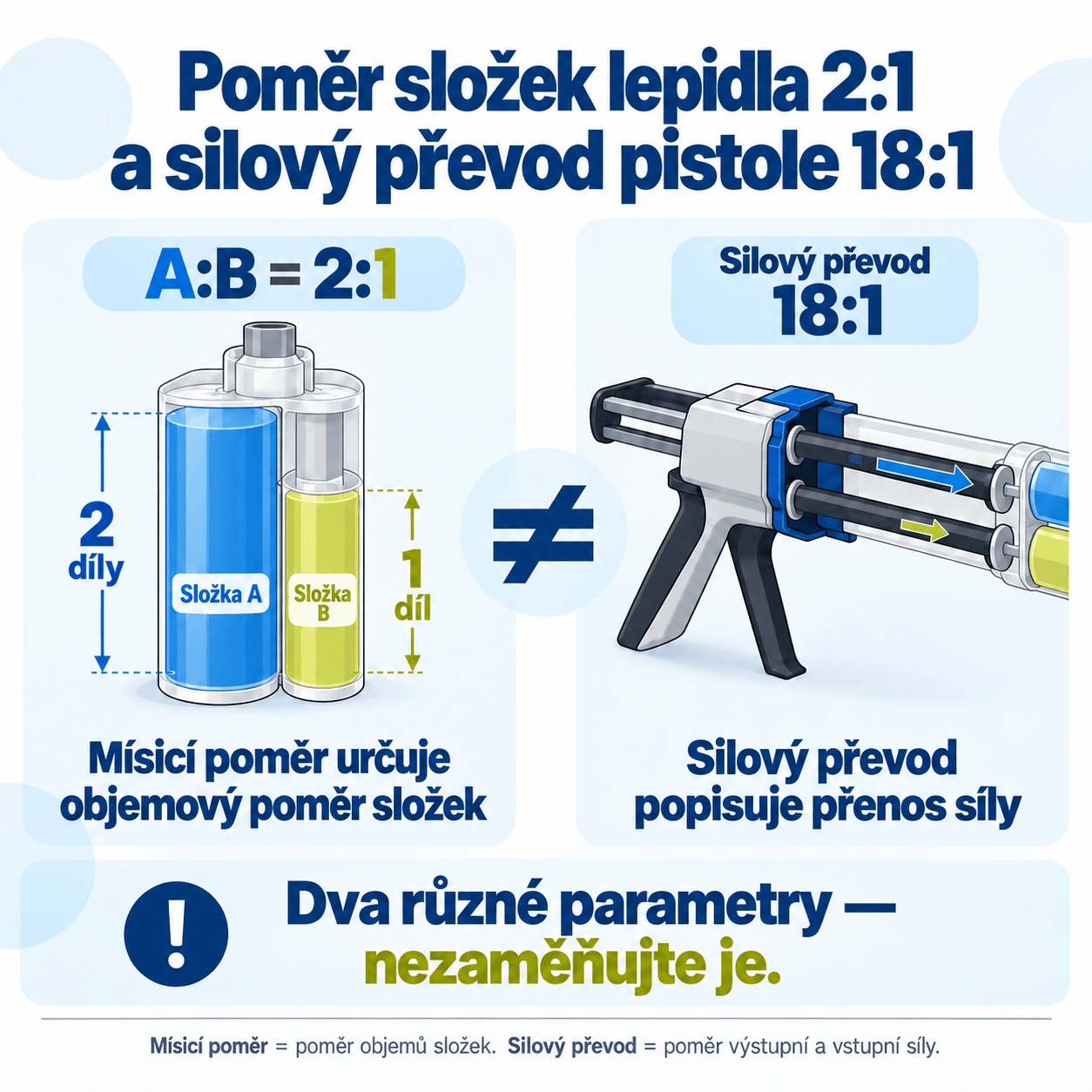

Poměr lepidla 2:1 a silový převod pistole 18:1 – jaký je rozdíl?

U běžných kartuší 2K poměr označuje objemový poměr složek. U poměru 2:1 připadají na dva díly jedné složky jeden díl druhé. U poměru 10:1 jde o deset dílů ku jednomu.

Objemový poměr nemusí být shodný s hmotnostním. Pokud mají složky rozdílnou hustotu, bude jejich hmotnostní poměr jiný.

Silový převod pistole naproti tomu popisuje mechanismus, který přenáší sílu obsluhy na písty.

Označení 18:1 na aplikátoru neznamená lepidlo s poměrem složek 18:1. Správně nakonfigurovaný model může podporovat několik poměrů kartuší, pokud to výrobce uvádí.

Příklady aplikátorů COX – porovnání parametrů

Například COX VBM 400 MR z nabídky Melkib má silový převod 18:1 a maximální vytlačovací sílu 3,5 kN.

Nezaměňujte VBM 400 MR s VBM 400X MR. Druhý model má převod 25:1 a maximální sílu 4,5 kN.

Uvedené poměry platí pro konkrétní konfigurace. Neznamenají, že každá kartuše daného objemu bude kompatibilní s každým modelem.

Zdroje: COX MR 50 a COX VBM 400X MR.

Znamená vyšší vytlačovací síla vždy lepší pistoli?

Ne. Vyšší síla může usnadnit dávkování viskózních materiálů, nevyřeší však ucpaný nebo nesprávně zvolený směšovač.

Pokud odpor způsobuje příliš malý průměr trysky, vysoká viskozita nebo nevhodná teplota materiálu, může silnější pistole zvýšit riziko přetížení kartuše.

Nepřekračujte přípustné zatížení žádné součásti systému. Maximální síla aplikátoru neznamená, že každá kartuše může takové zatížení bezpečně přenést.

Ruční, pneumatická, nebo akumulátorová pistole?

Pro opravy, krátké série a příležitostné nanášení často postačí správně vybraná ruční pistole.

Při častém dávkování nebo vysoké viskozitě zvažte pneumatický či akumulátorový aplikátor, který snižuje námahu obsluhy a může usnadnit udržování opakovatelného průtoku.

V sériové výrobě vyžadující přesnou kontrolu množství materiálu lze zvážit strojní dávkovací systém.

Další možnosti najdete v kategorii dávkovací pistole pro lepidla a tmely.

Jak vybrat statický směšovač podle vlastností lepidla?

Vhodný směšovač musí splňovat tři podmínky: pasovat ke kartuši, zajistit požadovanou kvalitu směsi a umožnit dávkování při přijatelném odporu.

Jak funguje statický směšovač?

Statický směšovač nemá pohyblivé oběžné kolo. Složky protékají nepohyblivými prvky, které opakovaně rozdělují, deformují a spojují proudy materiálu.

U mnoha viskózních průmyslových lepidel je proudění laminární. Mísení je založeno především na přemisťování složek a zvětšování jejich vzájemné kontaktní plochy.

Ve zjednodušeném modelu může každý další prvek zdvojnásobit počet vrstev materiálu. Po 12 prvcích to představuje 4096 teoretických vrstev. Neznamená to však, že směšovač s 12 prvky postačí pro každé lepidlo.

Mechanismus popisuje medmix v materiálu Introduction into Mixing Technology.

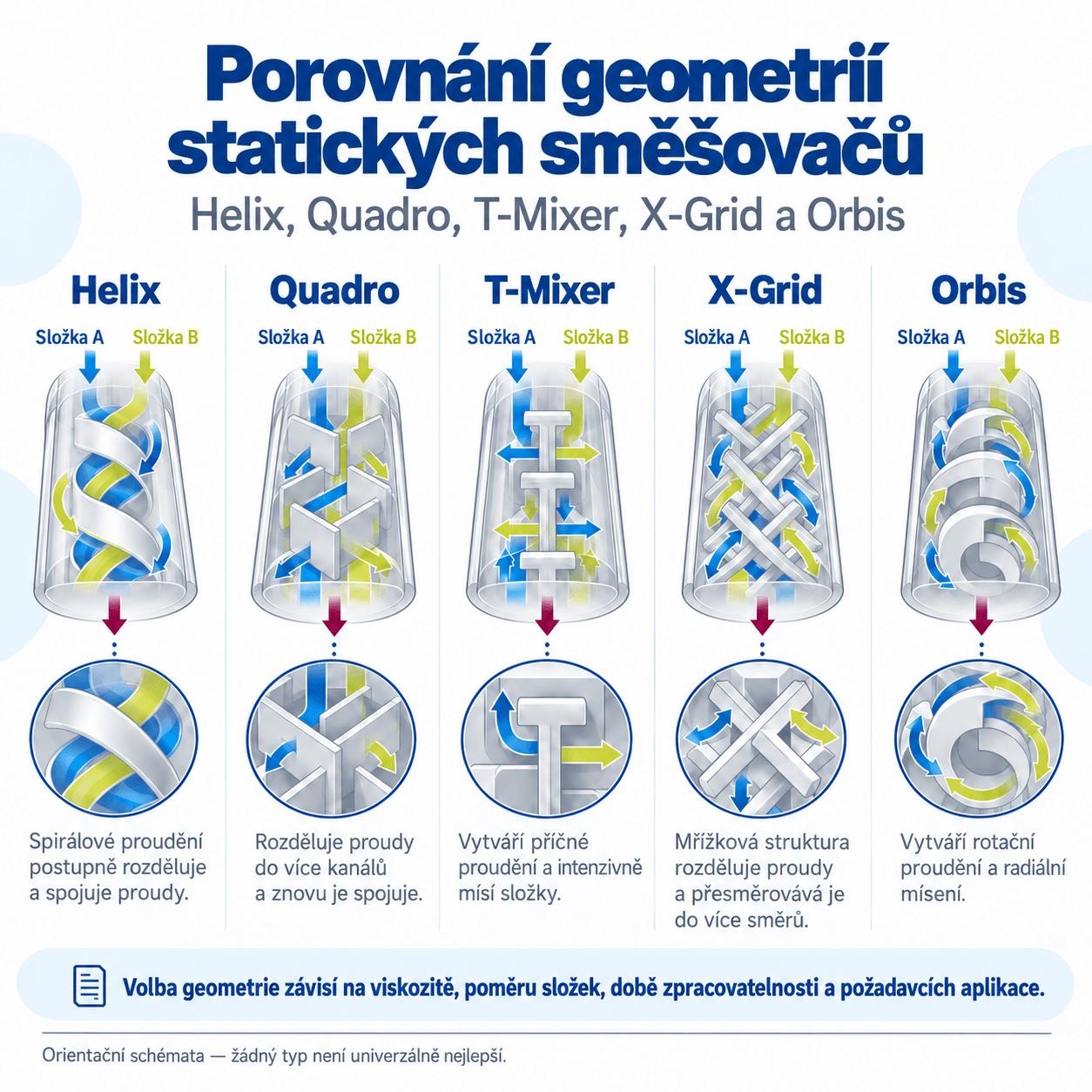

Helix, Quadro, T-Mixer, X-Grid a ORBIS – jak se liší?

Neexistuje jediná nejlepší geometrie pro všechna 2K lepidla. Výběr musí zohlednit konkrétní materiál, kvalitu mísení, odpor proti proudění a objem ztrát.

Kolik prvků má mít statický směšovač?

Počet prvků závisí na typu lepidla, poměru A:B, viskozitě složek, jejich reologických vlastnostech a geometrii směšovače.

Nelze používat univerzální pravidlo, že každé epoxidové lepidlo vyžaduje 24 prvků a každé akrylátové 10.

Orientační počet prvků podle Nordson EFD

Zdroj: Nordson EFD – How to Select a Static Mixer for Two-Part Fluids.

Hodnoty jsou orientační, nikoli univerzální. Výrobce konkrétního lepidla může doporučit směšovač mimo uvedený rozsah.

Znamená více prvků vždy lepší mísení?

Ne. Vyšší počet prvků může zlepšit homogenitu, obvykle však také zvyšuje odpor proti proudění a u mnoha konstrukcí i délku a objem směšovače.

Dva směšovače s 24 prvky mohou fungovat odlišně, pokud se liší průměrem a geometrií.

Správný směšovač zajišťuje požadovanou homogenitu směsi při přijatelném odporu při vytlačování.

Jak průměr a viskozita ovlivňují výběr směšovače?

Vnitřní průměr směšovače výrazně ovlivňuje odpor proti proudění. Při vysoké viskozitě a velkém požadovaném průtoku může příliš úzký směšovač způsobit značnou tlakovou ztrátu.

Projevuje se to pomalým vytékáním materiálu, vyšší silou potřebnou k vytlačování nebo nestabilní aplikací.

Zvětšení průměru může snížit odpor, současně však mění podmínky mísení a často i objem materiálu zůstávajícího v trysce. Každá taková změna proto vyžaduje kontrolu kvality směsi.

Proč záleží na rozdílu viskozity složek A a B?

Pokud je jedna složka hustá, silně plněná pryskyřice a druhá má výrazně nižší viskozitu, mohou se oba materiály při proudění chovat odlišně.

To ztěžuje dosažení rovnoměrného rozložení složek, zejména při výrazně nestejných objemových poměrech, například 10:1.

Mnohá průmyslová lepidla mají také nenewtonské vlastnosti. Jejich viskozita se může měnit se smykovou rychlostí a teplotou.

Jedna hodnota viskozity z technického listu proto nemusí postačovat k úplnému výběru směšovače.

Význam reologie potvrzují také numerické studie viskoelastického proudění, například publikace Comparing flows of FENE-P, sPTT, and Giesekus model fluids in a helical static mixer. Tato studie však neověřuje konkrétní komerční výrobek.

Jak ověřit, že směšovač lepidlo správně promísí?

Kompatibilní uchycení a rovnoměrný průtok nestačí k úplnému potvrzení kvality procesu.

Jednotná barva a absence viditelných pruhů nezaručují správný poměr ani požadovanou pevnost spoje.

Podle aplikace mohou být nutné odpovídající dávkovací zkoušky, kontrola vytvrzení a testy vlastností spoje.

Při hodnocení směšovačů se sledují také parametry jako tlaková ztráta, smykové namáhání a objem zadrženého materiálu. Více informací: medmix – Parameters to Quantify Mixing Efficiency of Static Mixers.

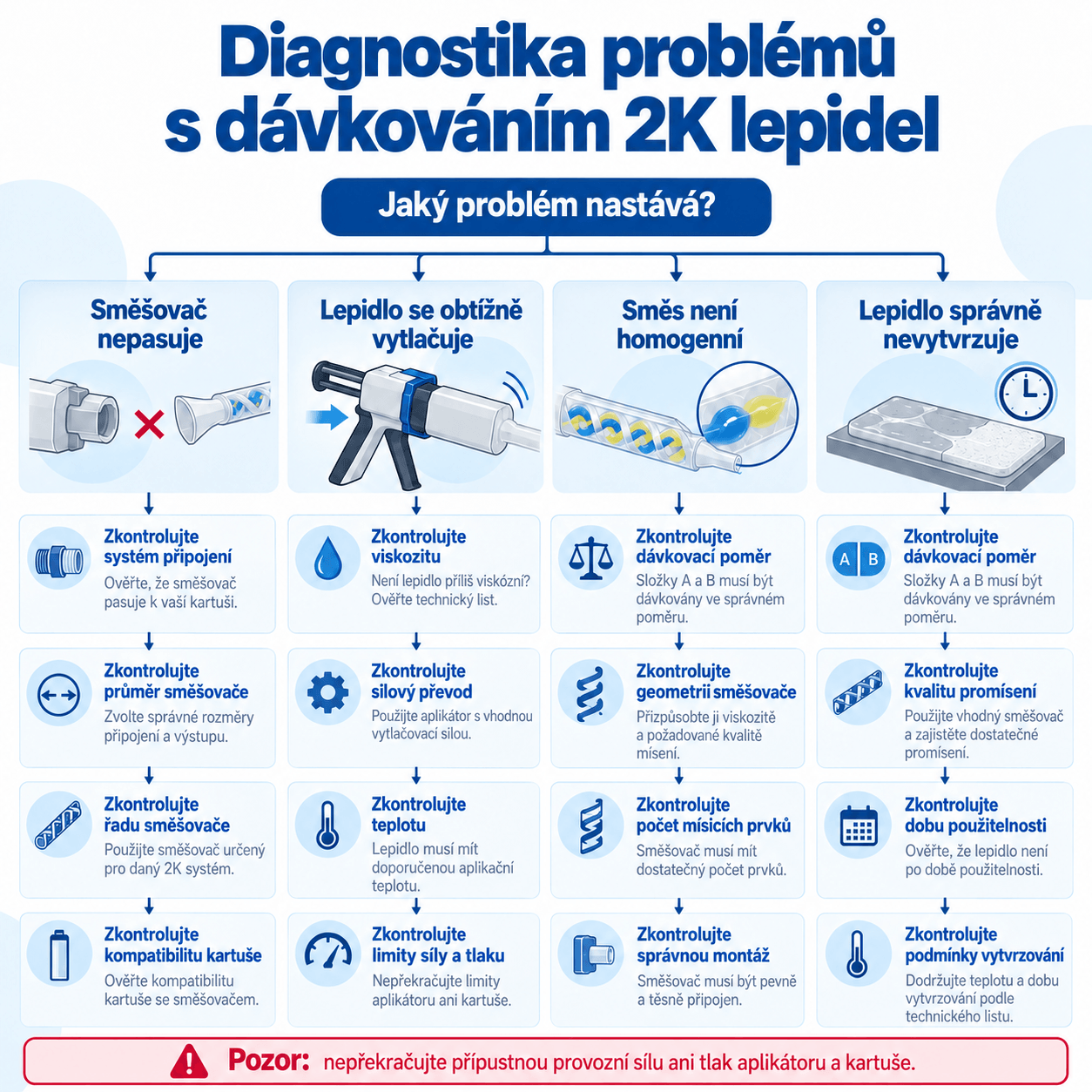

Proč se lepidlo obtížně vytlačuje nebo nesprávně vytvrzuje?

Problémy při aplikaci mohou souviset s kartuší, písty, aplikátorem, směšovačem, teplotou materiálu nebo postupem spuštění systému.

Problémy s vytvrzováním mohou mít také jiné příčiny. Přečtěte si náš průvodce Proč epoxidové spoje selhávají v sériové výrobě?.

Jak správně spustit kartuši 2K se statickým směšovačem?

I správně vybraná sestava může fungovat nesprávně, pokud není řádně připravena.

Při počátečním výtoku může docházet k přechodným odchylkám dávkovacího poměru. Výrobci lepidel proto mohou vyžadovat vyrovnání počátečního podávání složek a odstranění části materiálu.

Praktický postup přípravy systému

1. Zkontrolujte lepidlo. Ověřte dobu použitelnosti, teplotu a doporučené podmínky aplikace.
2. Potvrďte kompatibilitu. Zkontrolujte kartuši, poměr, uspořádání pístů a směšovač.
3. Prohlédněte obal. Nepoužívejte poškozenou nebo netěsnou kartuši.
4. Připravte výstupy. Odstraňte uzávěr a případně vyrovnejte výtok podle návodu k lepidlu.
5. Namontujte směšovač. Zkontrolujte správné usazení a zajištění spoje.
6. Vytlačte počáteční materiál. Odstraňte množství stanovené výrobcem nebo schváleným postupem.
7. Zkontrolujte směs. Proveďte odpovídající vizuální a technologickou kontrolu.
8. Zahajte aplikaci. Dodržujte stanovené podmínky a sledujte délku přestávek.

Video Melkib – jak připravit 2K lepidlo k aplikaci?

Video ukazuje přípravu dvousložkového lepidla na příkladu metakrylátových lepidel Melkib. Zahrnuje vyrovnání počátečního výtoku složek, montáž mísicí trysky a přípravu lepeného povrchu.

Video představuje konkrétní produkty. Podrobný postup spuštění a množství materiálu odstraňovaného při přípravě musí odpovídat požadavkům výrobce použitého lepidla.

Je vždy nutné odstranit prvních 5 nebo 10 ml lepidla?

Neexistuje univerzální množství. Požadovaný objem závisí na kartuši, směšovači, vlastnostech lepidla a postupu přípravy.

Například dokumentace 3M Scotch-Weld DP8610NS uvádí nutnost vyrovnat počáteční polohu pístů a vytlačovat materiál přes směšovač, dokud nevznikne homogenní směs.

To neznamená, že stejný postup bude vhodný pro každý dvousložkový materiál.

Určuje doba zpracovatelnosti přípustnou přestávku v dávkování?

Ne vždy. Doba zpracovatelnosti směsi, tedy pot life, může být stanovena pro určitý objem a teplotu.

Nemusí odpovídat době, po kterou může lepidlo zůstat ve směšovači bez rizika ucpání.

Při častých přestávkách postupujte podle doporučení výrobce nebo přípustnou dobu odstávky určete technologickými zkouškami. Vytvrzený materiál neprotlačujte násilím.

Zdroj: 3M – Dispensing Guide for Scotch-Weld DP8610NS.

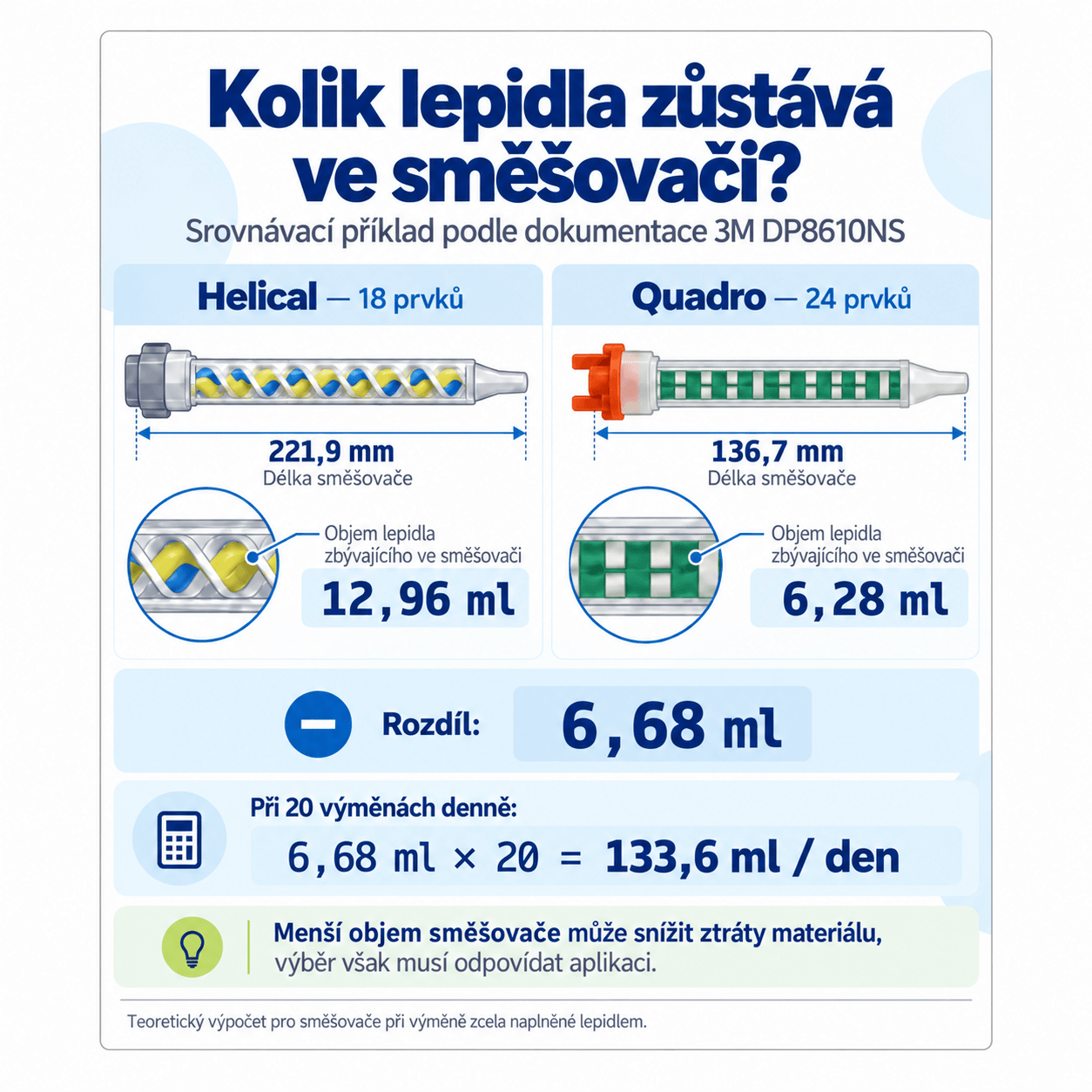

Kolik lepidla zůstává ve směšovači a jak to ovlivňuje náklady?

V sériové výrobě výběr směšovače ovlivňuje nejen kvalitu, ale také materiálové náklady.

Po dokončení aplikace zůstává část lepidla uvnitř trysky. Pokud se směšovač vymění i s obsahem, stává se tento materiál odpadem.

Při častých výměnách proto porovnávejte vnitřní objem směšovačů, nejen jejich cenu.

Příklad 3M – dva směšovače pro stejné lepidlo

V dokumentaci lepidla 3M Scotch-Weld DP8610NS výrobce představuje dva různé směšovače určené pro velký formát balení.

Zdroj: 3M – Dispensing Guide DP8610NS, tabulka Mixing Nozzles.

V tomto konkrétním porovnání má Quadro více prvků, ale je kratší a má menší vnitřní objem.

Rozdíl činí 6,68 ml na jeden směšovač.

Kolik materiálu lze ušetřit při výměně směšovačů?

Při předpokladu 20 výměn denně představuje rozdíl 6,68 ml celkem 133,6 ml za den. Při 22 pracovních dnech to odpovídá přibližně 2,94 l měsíčně.

Jde o teoretický výpočet pro dva konkrétní směšovače při výměně zcela naplněné lepidlem. Skutečné množství odpadu závisí na způsobu práce a míře naplnění trysek.

Příklad neznamená, že každý směšovač Quadro bude ekonomičtější než každý Helix.

Jak vypočítat celkové náklady na směšovače?

Zjednodušené náklady na materiál zůstávající v tryskách lze vypočítat takto:

Náklady na odpad = objem zbývajícího lepidla [ml] × počet výměn × cena 1 ml lepidla [PLN/ml].

K porovnání pak přičtěte cenu směšovačů, materiál odstraňovaný při spuštění, čas výměny a případné náklady na výrobní zmetky.

Levnější směšovač nemusí znamenat levnější proces. Naopak dražší směšovač nemusí být nutný, pokud alternativa zajistí požadované parametry a bude řádně schválena.

Originální směšovače Medmix, nebo alternativy Melkib – co zvolit?

Ve výrobních závodech jsou statické směšovače spotřebním materiálem. Při vysoké spotřebě mohou jejich jednotková cena, dostupnost a spolehlivost dodávek výrazně ovlivnit náklady procesu.

Melkib nabízí jak originální směšovače Medmix MIXPAC, tak alternativní produkty pro běžné kartušové systémy.

Originální směšovač doporučený výrobcem lepidla je přirozeným výchozím bodem, zejména u již technologicky schváleného procesu.

Alternativní směšovač zvažte při optimalizaci nákladů, zlepšování dostupnosti nebo sjednocování příslušenství. Podmínkou je potvrzení kompatibility a kvality mísení.

Medmix MBQX 05-16L a MFQX 08-24T – příklady alternativ Melkib

Uvedené dvojice patří do odpovídajících konstrukčních řad. Přehled není prohlášením o úplné technologické rovnocennosti. Před použitím alternativy ověřte kompatibilitu připojení, geometrii, odpor proti proudění a kvalitu vytvrzení lepidla.

V nabídce je také Melkib MXFQX1024T – jiná varianta směšovače Quadro z řady F-System. Větší průměr nepovažujte za automatickou záruku lepšího mísení.

Jak číst označení alternativních směšovačů Melkib?

U vybraných řad se používá systém kódů navazující na označení běžných směšovačů MIXPAC.

• Medmix MBQX 05-16L → Melkib MXBQX516L
• Medmix MFQX 08-24T → Melkib MXFQX824T

Označení usnadňují identifikaci konstrukční řady a základních parametrů, sama o sobě však nepotvrzují úplnou zaměnitelnost.

Podle tohoto schématu nevytvářejte další kódy bez ověření, zda příslušný produkt skutečně existuje v nabídce.

Kdy zůstat u originálu a kdy zvážit alternativu?

Originální Medmix je přirozenou volbou, pokud konkrétní produktové číslo doporučuje výrobce lepidla nebo je součástí schváleného procesu.

Alternativa Melkib může být výhodná při vyšší spotřebě, sjednocování dodávek nebo snižování provozních nákladů, pokud jsou její parametry potvrzeny.

Kromě ceny porovnejte také kvalitu mísení, objem odpadu, vytlačovací sílu a dostupnost.

Prohlédněte si originální a alternativní statické směšovače v nabídce Melkib.

Jak vybrat kompletní sestavu 2K? Dva praktické příklady

Příklad 1: kartuše 50 ml, poměr 2:1, B-System

Technolog používá lepidlo v kartuši 50 ml s připojením B-System a objemovým poměrem 2:1.

Nejprve vyberte aplikátor kompatibilní s formátem kartuše a uspořádáním pístů. Jedním z modelů, které lze pro odpovídající kartuše 50 ml zvážit, je COX MR 50.

Poté vyberte vhodný směšovač B-System, například z řady MBH nebo MBQ.

Pokud výrobce lepidla uvádí doporučený směšovač, použijte jej jako výchozí bod. Jinak je nutné ověřit geometrii, počet prvků a kvalitu směsi.

Závěr: shodný objem 50 ml a poměr 2:1 nestačí. Je nutné potvrdit také připojení a technologické vlastnosti.

Příklad 2: kartuše 490 ml, poměr 10:1, F-System

Aplikátor musí odpovídat formátu kartuše a uspořádání pístů pro poměr 10:1.

U odpovídajících konfigurací F-System lze zvážit směšovače MFHX nebo MFQX.

Příkladem je MFQX 08-24T nebo řádně ověřená alternativa MXFQX824T.

Pokud má lepidlo vysokou viskozitu, ověřte také průměr směšovače, požadovanou vytlačovací sílu a očekávaný průtok.

Závěr: výběr nesmí vycházet jen z poměru 10:1. Rozhodující jsou dokumentace konkrétního materiálu a skutečné pracovní podmínky.

Jak ověřit alternativní směšovač před zavedením do výroby?

Změna směšovače může ovlivnit odpor při dávkování, homogenitu směsi a vlastnosti vytvrzeného spoje.

Před zavedením proveďte srovnávací zkoušku:

1. Určete výchozí stav. Zaznamenejte lepidlo, teplotu, aplikátor, stávající směšovač a parametry dávkování.
2. Potvrďte mechanickou kompatibilitu. Zkontrolujte uchycení, vstupy, průměr, počet prvků a koncovku.
3. Porovnejte dávkování. Za srovnatelných podmínek posuďte průtok, odpor a stabilitu nanášené housenky.
4. Zkontrolujte kvalitu. Ověřte promísení, vytvrzení a požadované vlastnosti spoje.
5. Spočítejte celkové náklady. Zohledněte cenu směšovačů, odpad, čas výměny a případné opravy.
6. Zdokumentujte výsledek. Zapište schválené označení a podmínky používání nového směšovače.

U technicky kritických aplikací mohou být nutné mechanické zkoušky nebo formální schválení změny procesu.

Podobný vzhled směšovačů a absence viditelných pruhů nepotvrzují úplnou technologickou rovnocennost.

Kontrolní seznam před nákupem – jaké údaje připravit?

Pokud si nejste jistí správnou sestavou, připravte si:

• Název lepidla, výrobce a technický list.
• Objem, poměr a systém kartuše.
• Fotografie výstupu a zadní části kartuše.
• Označení stávajícího směšovače a model aplikátoru.
• Teplotu materiálu, požadované množství a tvar housenky.
• Četnost aplikace a typ procesu.
• Popis problému nebo požadovaného zlepšení. Například nadměrný odpor, nerovnoměrné mísení, vysoké náklady na spotřebu trysek nebo potřebu najít alternativu.

Nejužitečnější jsou název lepidla, technický list, fotografie připojení, poměr složek a označení stávajícího směšovače.

FAQ – nejčastější otázky k pistolím a statickým směšovačům 2K

Pasuje každá pistole 50 ml ke každé kartuši 50 ml?

Ne. Ověřte geometrii kartuše, poměr a kompatibilitu pístů. Samotný objem nestačí.

Lze směšovač B-System použít na kartuši A-System?

Takovou možnost nelze předpokládat. Systémy se liší konstrukcí připojení. Případné použití adaptéru vyžaduje potvrzení kompatibility celé sestavy.

Je směšovač MBQX 05-16L vhodný pro lepidlo 1:1?

Nevybírejte jej jen podle uchycení. Varianta MBQX 05-16L je určena pro konkrétní konfigurace, mimo jiné 4:1 a 10:1. Pro lepidlo 1:1 vyberte odpovídající variantu podle dokumentace výrobce.

Je směšovač pro epoxid vhodný také pro polyuretan?

Za určitých podmínek může být vhodný, vyžaduje to však ověření. Rozdíly ve viskozitě, poměru a reologických vlastnostech mohou vyžadovat jinou geometrii.

Mísí delší směšovač vždy lépe?

Ne. Počet prvků je jen jedním z parametrů. Důležité jsou také geometrie, průměr a vlastnosti materiálu. Delší směšovač může zvyšovat odpor proti proudění.

Lze koncovku směšovače zkrátit?

Některé směšovače mají stupňovité koncovky umožňující úpravu výstupu. Postupujte podle návodu výrobce a neodstraňujte prvky mísicí části bez ověření dopadu na proces.

Lze statický směšovač použít znovu?

Možnost dalšího používání závisí na lepidle, délce přestávky a pokynech výrobce. Pokud materiál ve směšovači vytvrdl, je obvykle nutná výměna. Vytvrzený materiál neprotlačujte násilím.

Mohou alternativní směšovače Melkib nahradit originální Medmix?

Vybrané směšovače Melkib, mimo jiné MXBQX516L a MXFQX824T, lze zvážit jako alternativy odpovídajících řad Medmix. Před zavedením však ověřte mechanickou kompatibilitu a kvalitu mísení konkrétního lepidla.

Proč lepidlo nevytvrzuje ani při použití správného směšovače?

Příčinou může být nesprávný poměr, chybný počáteční výtok, problém s materiálem nebo nevhodné podmínky vytvrzování. Prověřte celý proces, nejen trysku.

Shrnutí – jak vybrat směšovač a aplikátor pro 2K lepidlo?

Výběr systému 2K začněte identifikací konkrétního lepidla a kartuše.

Prvním krokem je mechanická kompatibilita: objem, formát kartuše, poměr složek, písty, aplikátor a připojení směšovače.

Druhým krokem je technologická vhodnost: geometrie směšovače, počet prvků, průměr, viskozita složek, požadovaný průtok a kvalita směsi.

V sériové výrobě zohledněte také četnost výměn trysek, ztráty materiálu a celkové náklady procesu.

Originální směšovač doporučený výrobcem lepidla je dobrým výchozím bodem. Alternativy mohou pomoci optimalizovat náklady a zajistit dostupnost, jejich použití však musí být odpovídajícím způsobem ověřeno.

Nejdůležitější zásada: směšovač musí nejen pasovat ke kartuši, ale také správně promísit konkrétní lepidlo ve skutečných pracovních podmínkách.

Výběr pistole a směšovače 2K – technická podpora Melkib

Nevíte, jaký směšovač pasuje k vaší kartuši? Potřebujete vybrat aplikátor nebo najít alternativu stávajícího směšovače Medmix?

Pošlete nám název lepidla, technický list, poměr složek a fotografii kartuše s viditelným výstupem. Pokud již směšovač používáte, uveďte také jeho označení.

Pomůžeme určit systém, zúžit výběr kompatibilních produktů a stanovit, zda je před zavedením nutná technologická zkouška.

Při pravidelné spotřebě můžeme pomoci také s porovnáním originálních směšovačů Medmix a alternativ z nabídky Melkib s ohledem na náklady, dodací podmínky a požadavky na kvalitu.

Prohlédněte si statické směšovače pro 2K lepidla a dávkovací pistole nebo využijte technické poradenství Melkib.

Technické zdroje a dokumentace výrobců

1. medmix – MIXPAC Systems for Adhesives, Two-Component Industry Solutions. Katalog systémů A, B, C, F, K a Blueline a řad směšovačů a aplikátorů.
2. medmix – Introduction into Mixing Technology. Zásady laminárního mísení a charakteristika geometrií směšovačů.
3. medmix – Parameters to Quantify Mixing Efficiency of Static Mixers. Parametry kvality mísení, tlakové ztráty a materiálových ztrát.
4. Nordson EFD – How to Select a Static Mixer for Two-Part Fluids. Metodika výběru směšovačů a orientační rozsahy počtu prvků.
5. COX – MR 50 a COX – VBM 400X MR. Specifikace ručních aplikátorů, převody a vytlačovací síly.
6. Ritter – ACF Cartridge Systems. Konstrukce kódovaných připojení a mísicích systémů.
7. 3M – Dispensing Guide for Scotch-Weld DP8610NS. Postup přípravy kartuše a porovnání parametrů dvou směšovačů.
8. Comparing flows of FENE-P, sPTT, and Giesekus model fluids in a helical static mixer, Journal of Non-Newtonian Fluid Mechanics, 2024. Studie vlivu viskoelastických vlastností na proudění ve spirálovém směšovači.
9. Melkib – Jak používat dvousložkové lepidlo? Metakrylátová lepidla Melkib, návod k použití. Instruktážní video ukazující přípravu a aplikaci 2K lepidla.
