Od prototypu do serii - dlaczego epoksydy nie trzymają w produkcji masowej?

Od prototypu do serii - dlaczego epoksydy nie trzymają w produkcji masowej?

Oto inżynierska analiza przyczyn źródłowych (Root Cause Analysis) awarii połączeń klejonych.

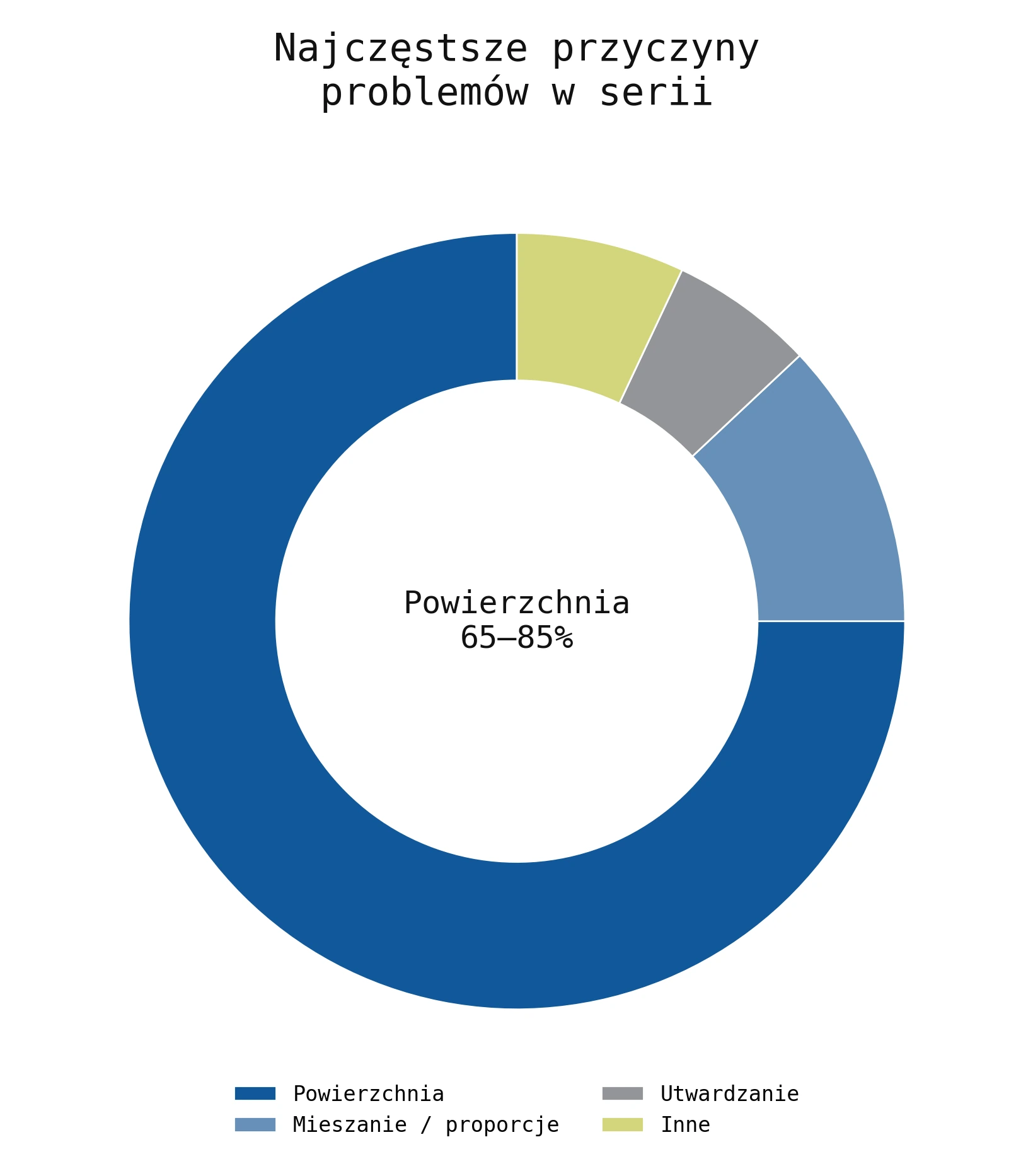

1. Mit „wadliwego kleju”: adhezja vs kohezja

Gdy złącze ulega awarii, naturalnym odruchem jest podejrzenie partii materiału. Jednak zanim wymienisz klej na „mocniejszy” (co wiąże się z nową walidacją), sprawdź typ zniszczenia.

• Zniszczenie kohezyjne: klej pękł „w środku”, a obie łączone powierzchnie są nim pokryte. To oznacza, że adhezja była poprawna, a problemem może być przeciążenie złącza lub błąd w utwardzaniu.
• Zniszczenie adhezyjne: klej odszedł „na czysto” od jednego z materiałów. To najważniejszy sygnał alarmowy. Zmiana kleju nic tu nie da. Problemem jest przygotowanie powierzchni, zwilżalność lub obecność zanieczyszczeń.

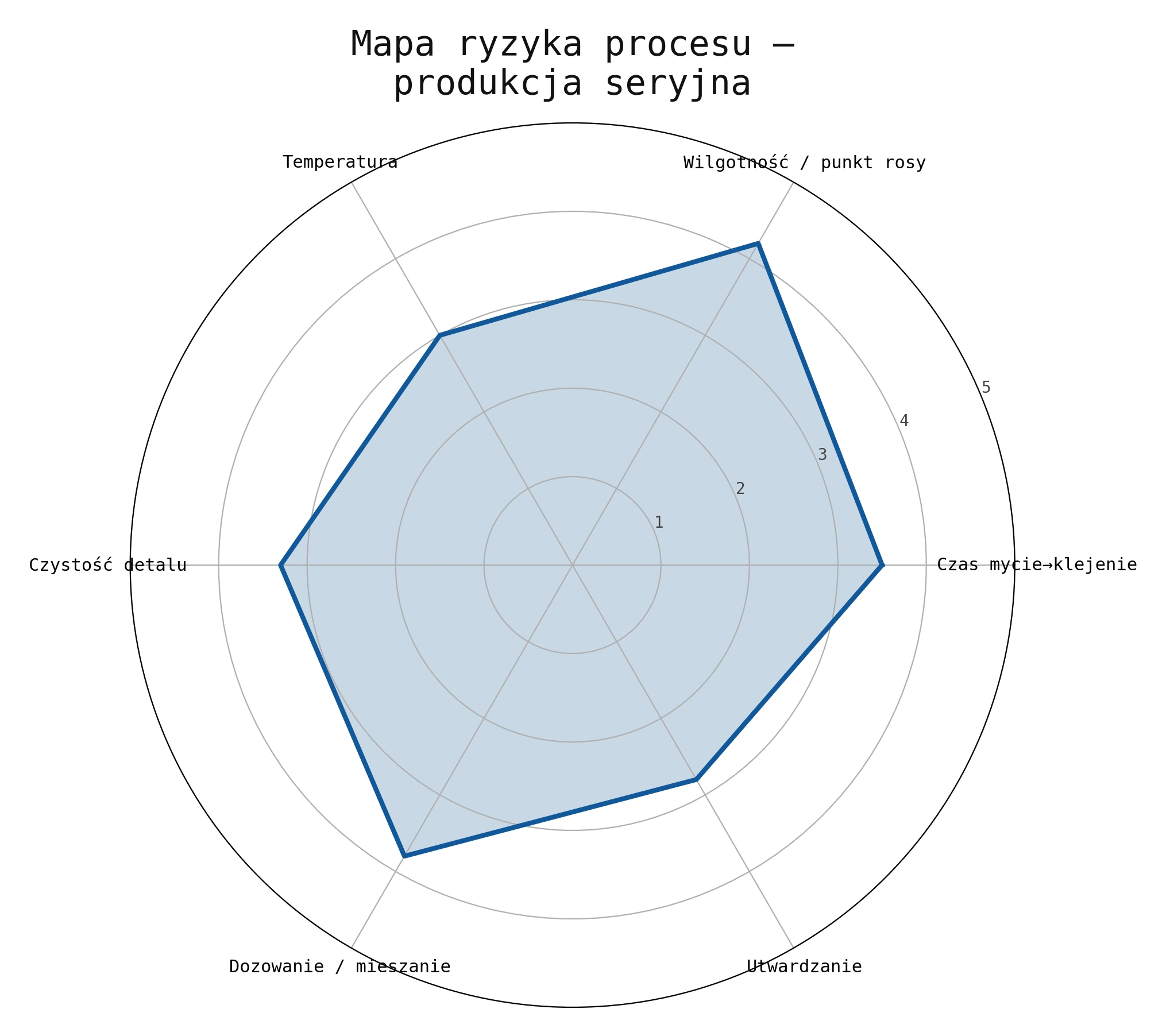

2. Mapa ryzyka procesowego: czego nie widać w karcie technicznej?

Produkcja seryjna wprowadza zmienne, których nie ma w laboratorium: wahania energii powierzchniowej detali (np. inna partia blachy), mikrozanieczyszczenia z transportu czy zmiany wilgotności.

Dwa parametry krytyczne dla epoksydów, często pomijane w instrukcjach roboczych:

1. Czas od mycia do klejenia: idealnie przygotowana powierzchnia z każdą godziną pasywuje się i absorbuje wilgoć z otoczenia. Jeśli detal czeka na klejenie przez weekend, ponowne czyszczenie jest obowiązkowe.
2. Punkt rosy: jeśli detale przyjeżdżają z zimnego magazynu na ciepłą halę, na ich powierzchni kondensuje się niewidoczna warstwa wilgoci. Aplikacja epoksydu na „mokry” detal to gwarancja degradacji adhezji.

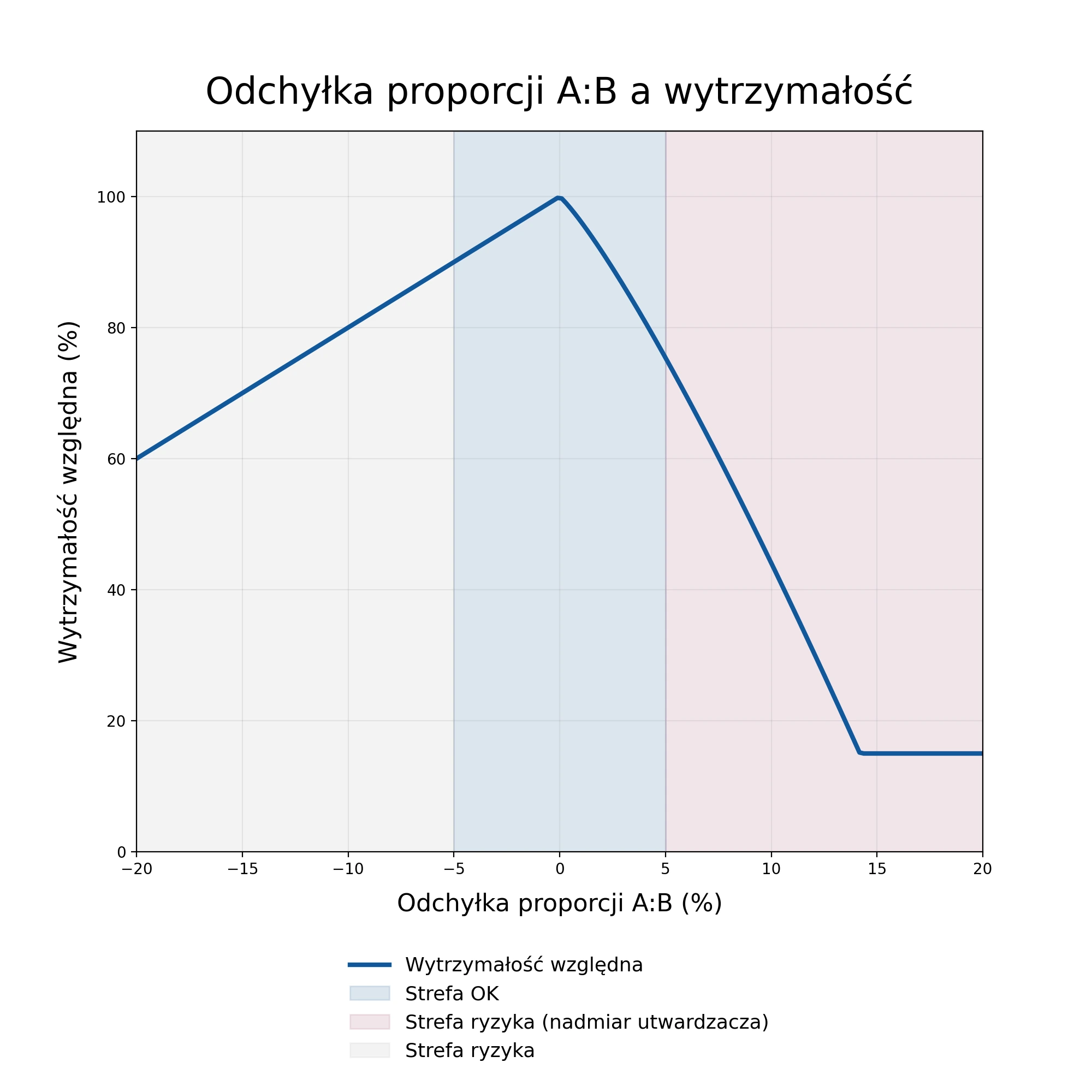

3. Pułapka proporcji: dlaczego „więcej utwardzacza” niszczy złącze?

Wśród operatorów wciąż krąży mit: „Damy trochę więcej składnika B (utwardzacza), to szybciej złapie”. W przypadku epoksydów 2K to błąd krytyczny.

Epoksydy utwardzają się przez reakcję chemiczną (stechiometrię). Proporcja 1:1 (lub inna zalecana) oznacza, że każda cząsteczka żywicy ma swoją „parę” w utwardzaczu.

• Nadmiar utwardzacza nie przyspiesza reakcji. Pozostaje w spoinie jako wolny związek, który nie przereagował.
• Skutek: złącze staje się kruche, spada jego odporność termiczna i chemiczna.

Jeśli używasz systemów dozujących, kalibracja wagowa (nie objętościowa!) jest podstawą. Przy pracy z kartuszami kluczowa jest jakość miksera statycznego - to on odpowiada za homogenizację mieszanki.

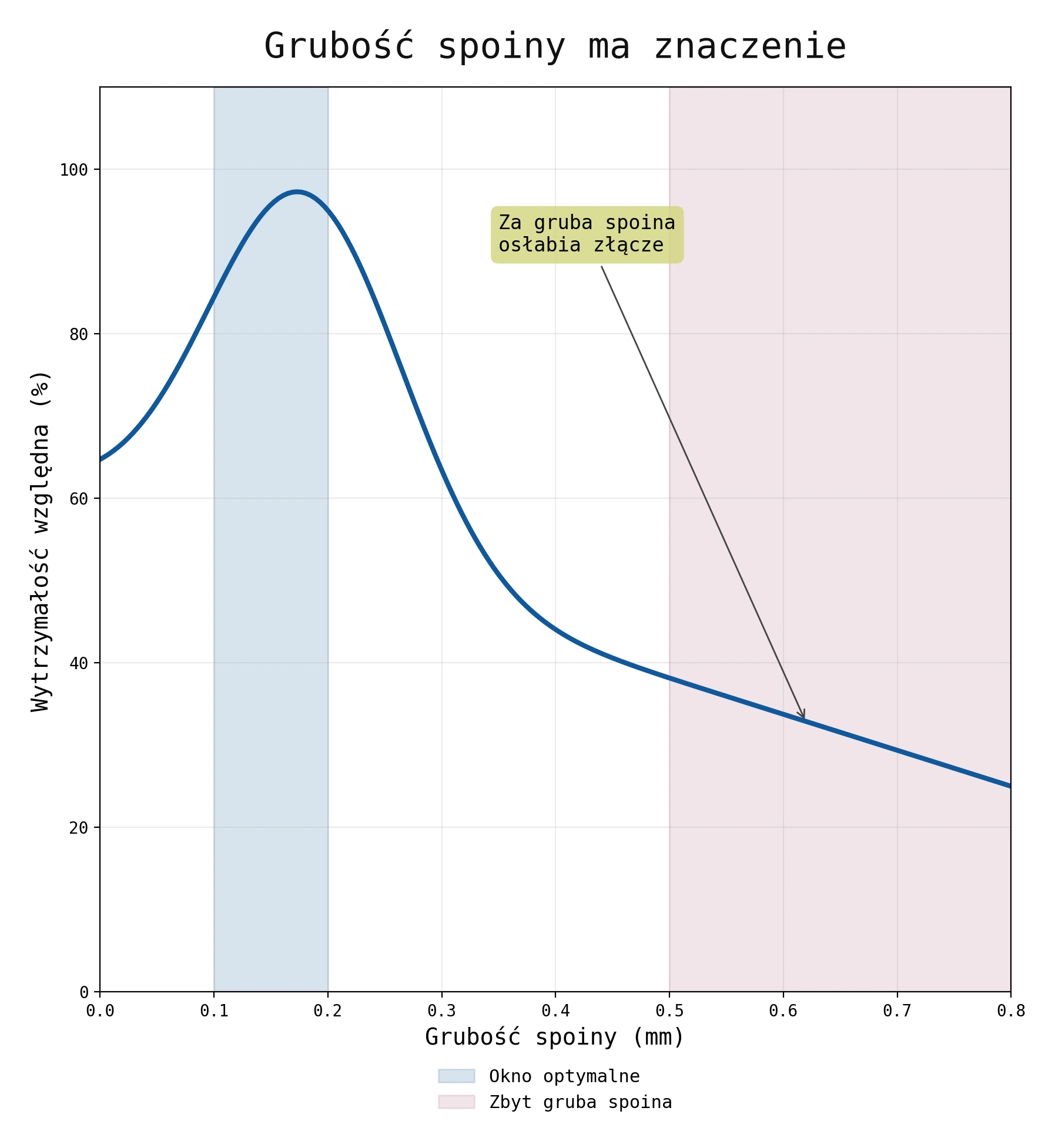

4. Geometria: grubość spoiny (Bond Line Thickness)

Klej epoksydowy to nie spaw - nie działa najlepiej, gdy jest go „jak najmniej”, ani gdy jest go za dużo. Każdy klej konstrukcyjny ma optymalną grubość pracy (zazwyczaj 0,1-0,5 mm).

• Za cienko: klej zostaje wyciśnięty („starved joint”), brakuje warstwy przenoszącej naprężenia.
• Za grubo: wzrasta ryzyko pęcherzy powietrza, a skurcz objętościowy podczas utwardzania generuje naprężenia własne w spoinie.

W produkcji seryjnej rozwiązaniem jest stosowanie dystansów (np. kuleczek szklanych w kleju) lub ograniczników mechanicznych w oprzyrządowaniu, które wymuszają powtarzalną szczelinę.

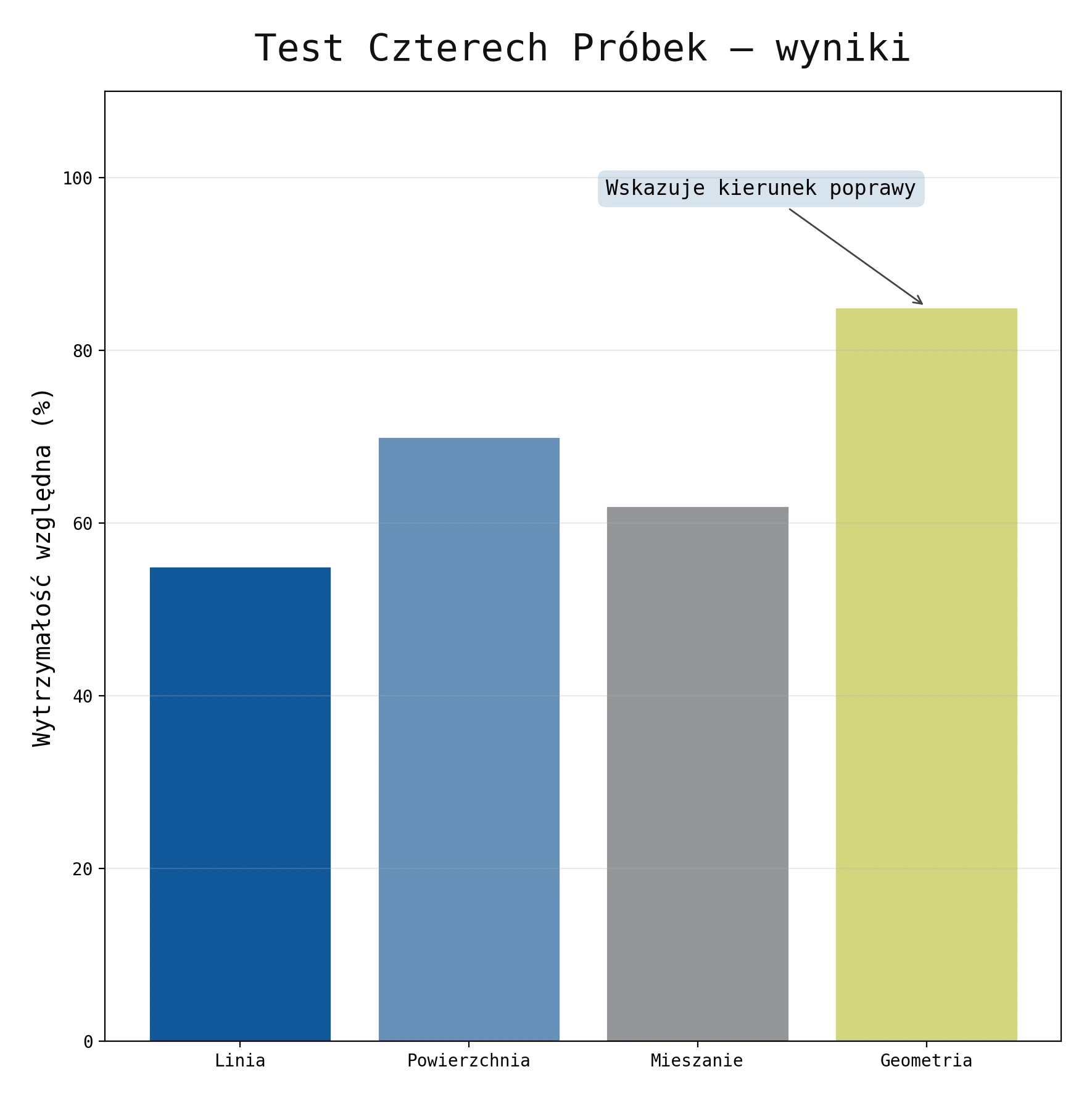

5. Jak zdiagnozować problem bez zgadywania? Metoda Czterech Próbek

Zamiast wstrzymywać produkcję i wymieniać klej na inny, wykonaj szybki test diagnostyczny (izolacja zmiennych). Przygotuj cztery serie próbek tego samego dnia:

1. Linia (referencja): obecny proces, obecni operatorzy, obecne mycie (to jest Twój punkt odniesienia).
2. Powierzchnia: ten sam klej, ale detal przygotowany „laboratoryjnie” (szlifowanie + dedykowany odtłuszczacz).
3. Mieszanie: detal z linii, ale klej wymieszany ręcznie z idealną wagową proporcją (eliminacja błędu dyszy/dozownika).
4. Geometria: wymuszona, stała grubość spoiny (np. drut dystansowy 0,2 mm).

Wyniki powiedzą Ci wszystko:

• Jeśli próbka nr 2 trzyma idealnie -> masz problem z myciem lub pasywacją detali na linii.
• Jeśli próbka nr 3 jest najlepsza -> Twój system dozujący lub dysze wymagają serwisu.
• Jeśli próbka nr 4 wygrywa -> operatorzy dociskają detale zbyt mocno lub zbyt słabo.

Produkty, które mogą pomóc w trwałym klejeniu
