Pasty termoprzewodzące

Czym jest pasta termoprzewodząca?

Pasta termoprzewodząca to materiał stosowany w celu poprawy przewodzenia ciepła pomiędzy elementem generującym temperaturę a powierzchnią odprowadzającą ciepło (np. radiator). Jej zadaniem jest wypełnienie mikroszczelin i nierówności, które powstają pomiędzy stykającymi się powierzchniami.

Dzięki zastosowaniu pasty termoprzewodzącej możliwe jest skuteczniejsze odprowadzanie ciepła, co przekłada się na stabilniejszą pracę układów elektronicznych i zmniejszenie ryzyka ich przegrzewania.

Kiedy stosować masę termoprzewodzącą?

Jeśli urządzenie elektroniczne zaczyna pracować w podwyższonej temperaturze, zastosowanie lub wymiana pasty termoprzewodzącej jest jednym z podstawowych działań serwisowych. W wielu przypadkach pozwala to poprawić warunki pracy bez konieczności ingerencji w konstrukcję całego układu chłodzenia.

Należy pamiętać, że nawet dobra pasta termoprzewodząca z czasem traci swoje właściwości – może ulegać wysychaniu, zmianie konsystencji lub pogorszeniu przewodnictwa cieplnego. Jest to naturalny efekt pracy w podwyższonych temperaturach oraz cykli nagrzewania i chłodzenia. W takiej sytuacji konieczna jest jej wymiana.

Masę termoprzewodzącą warto zastosować lub wymienić, gdy:

• temperatura pracy układu stopniowo rośnie mimo braku zmian w obciążeniu
• pojawiają się problemy z odprowadzaniem ciepła (np. przegrzewanie, spadki wydajności)
• elementy mocy, radiatory lub moduły LED pracują w wysokich temperaturach
• pasta uległa wyschnięciu, spękaniu lub zmianie struktury
• urządzenie pracuje w trybie ciągłym lub w wymagających warunkach środowiskowych
• wykonywany jest serwis, demontaż lub ponowny montaż radiatora
• konieczne jest poprawienie kontaktu cieplnego między elementem a powierzchnią chłodzącą

Pasta przewodząca ciepło w ofercie Melkib – w skrócie

• pasta termoprzewodząca poprawia transfer ciepła między elementem a radiatorem
• stosowana jest w elektronice, automatyce, elementach mocy i systemach chłodzenia
• w tej kategorii dominują pasty o przewodności ok. 0,8-4 W/mK
• w zastosowaniach technicznych ważniejsza od maksymalnego W/mK jest stabilność i odporność temperaturowa
• pasta z czasem traci właściwości – wymiana jest elementem standardowego serwisu
• prawidłowa aplikacja (cienka warstwa, czysta powierzchnia) ma kluczowe znaczenie dla skuteczności chłodzenia

Jaką pastę termoprzewodzącą wybrać?

Jednym z podstawowych parametrów pasty jest jej przewodność cieplna, wyrażana w W/mK. W przypadku past dostępnych w tej kategorii wartości te mieszczą się najczęściej w zakresie około 0,8-4 W/mK.

W zastosowaniach przemysłowych i technicznych nie zawsze kluczowa jest maksymalna wartość przewodności cieplnej. Znacznie większe znaczenie mają:

Pasty o niższej przewodności cieplnej, ale wysokiej stabilności, bardzo dobrze sprawdzają się w pracy ciągłej oraz w układach wymagających niezawodności.

Pasty termoprzewodzące wysokotemperaturowe – gdzie się je stosuje?

W zastosowaniach wymagających pracy w podwyższonych temperaturach stosuje się pasty termoprzewodzące wysokotemperaturowe, które zachowują swoje właściwości nawet przy długotrwałym obciążeniu i pracy ciągłej.

Znajdują one zastosowanie m.in. w:

• elektronice przemysłowej
• elementach mocy (tranzystory, moduły IGBT)
• zasilaczach i przetwornicach
• modułach LED
• układach automatyki i sterowania

Czym różnią się rodzaje past termoprzewodzących?

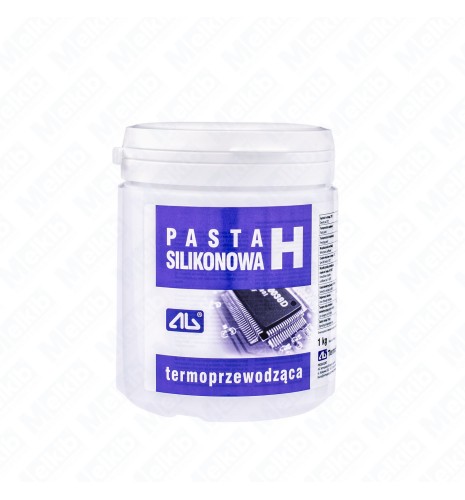

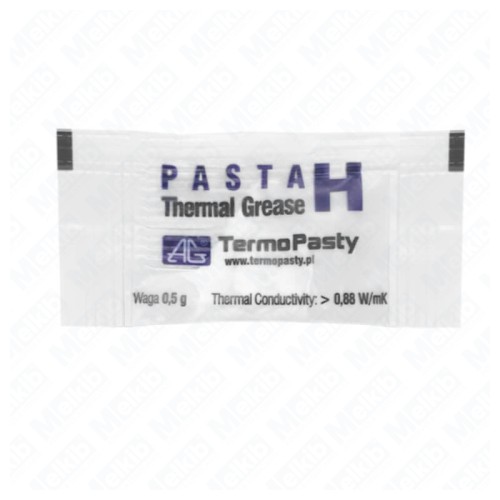

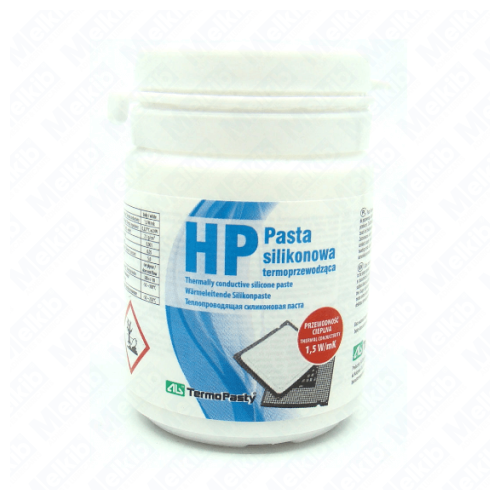

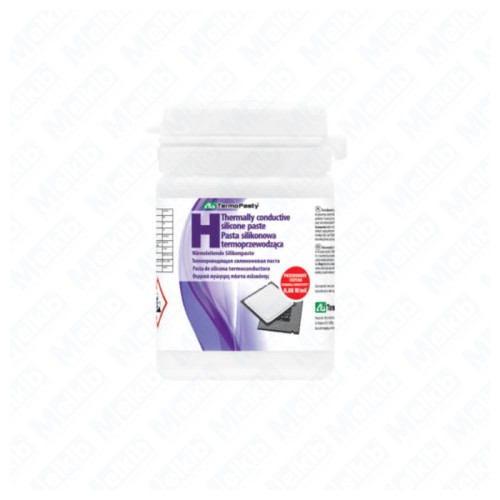

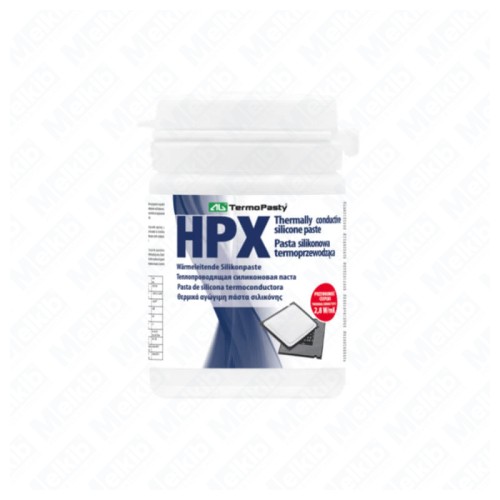

Pasty silikonowe

• najczęściej stosowane w elektronice
• dobra stabilność parametrów
• odporność na temperaturę i warunki pracy

Pasty ceramiczne i kompozytowe

• wyższa przewodność cieplna
• niska przewodność elektryczna
• zastosowania techniczne i przemysłowe

Pasty specjalistyczne

• dostosowane do konkretnych aplikacji
• różna konsystencja i zakres temperatur pracy

Jak często wymieniać pastę termoprzewodzącą?

Pasta termoprzewodząca zachowuje swoje właściwości przez kilka lat, jednak jej trwałość zależy od warunków pracy.

Wymiana jest zalecana, gdy:

• temperatura pracy układu zaczyna rosnąć
• pogarsza się efektywność chłodzenia
• pasta uległa wyschnięciu lub zmianie struktury

Czy pasta termoprzewodząca przewodzi prąd?

Większość past termoprzewodzących stosowanych w elektronice charakteryzuje się bardzo niską przewodnością elektryczną, co pozwala bezpiecznie stosować je w pobliżu elementów elektronicznych.

Pasty termoprzewodzące – zastosowanie

• układy elektroniczne i przemysłowe
• elementy mocy i radiatory
• moduły LED
• zasilacze i przetwornice
• systemy automatyki
• komputery osobiste i profesjonalne (CPU i GPU)

Zastosowanie w procesorach komputerów – pasta termoprzewodząca do procesora

Zadaniem pasty do procesora jest zapewnienie możliwie najlepszego kontaktu cieplnego pomiędzy powierzchnią procesora a systemem chłodzenia – to obniża temperaturę układu i stabilizuje jego pracę. W rezultacie komputer działa szybciej i wydłuża się żywotność urządzenia.

Najczęstsze błędy przy stosowaniu pasty termoprzewodzącej

Zbyt duża ilość termopasty

• działa jak warstwa izolacyjna
• pogarsza przewodzenie ciepła
• może zaburzyć docisk radiatora

Pozostałe błędy

• Brak przygotowania powierzchni: zanieczyszczenia ograniczają kontakt cieplny.
• Użycie starej pasty: wyschnięta pasta traci swoją efektywność.
• Niewłaściwy dobór: brak odporności na specyficzne warunki pracy.
• Nierównomierna aplikacja: ryzyko powstania pęcherzyków powietrza i lokalnego przegrzewania.

FAQ – najczęstsze pytania

Ile pasty nałożyć?
Należy zastosować cienką warstwę – tylko tyle, aby wypełnić mikroszczeliny.

Czy więcej pasty oznacza lepsze chłodzenie?
Nie – nadmiar pogarsza przewodzenie ciepła.

Czy pasta termoprzewodząca jest konieczna?
Tak – bez niej efektywność odprowadzania ciepła znacząco spada.

Czy pasta zawsze jest najlepszym rozwiązaniem?
Nie – przy większych szczelinach stosuje się inne materiały, np. termopady.
