Fischer DuoTec 12 – sklopná hmoždinka do sádrokartonu, OSB a MDF

Fischer DuoTec 12 je nylonová sklopná hmoždinka určená především pro deskové materiály a konstrukce s dutými prostory. Krátký sklopný prvek projde otvorem o průměru 12 mm, následně se za deskou otočí a rozloží zatížení na větší plochu podkladu.

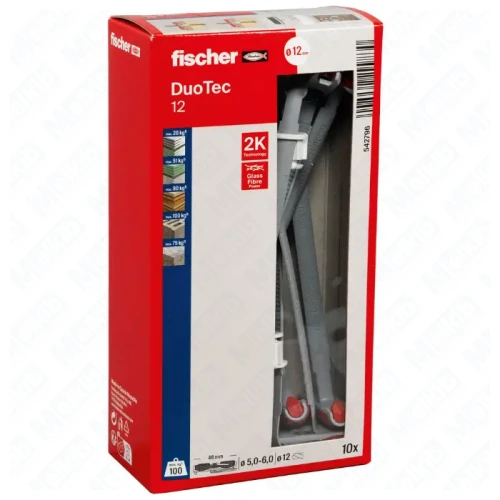

Hmoždinka je vhodnou volbou, pokud je třeba upevnit skříňku, polici, svítidlo, zrcadlo, madlo nebo jiný předmět do sádrokartonu, OSB či MDF a běžná rozpěrná hmoždinka se nemůže správně ukotvit v dutém prostoru. Varianta se symbolem Melkib 00542590 se dodává v balení obsahujícím 10 hmoždinek bez vrutů.

Použití hmoždinky Fischer DuoTec 12

Hmoždinka je určena k upevňování do sádrokartonových, sádrovláknitých, OSB, dřevotřískových a MDF desek, stejně jako do ocelových plechů a plastových desek. Výrobce uvádí také možnost použití v dutých betonových tvárnicích.

Fischer DuoTec 12 lze použít například k montáži závěsných kuchyňských a pokojových skříněk, polic, šatních systémů, madel, obrazů, zrcadel, svítidel a závěsných košů. Konečný výběr upevnění a přípustné zatížení je vždy nutné stanovit podle druhu a tloušťky podkladu, směru působení síly, použitého vrutu a způsobu montáže.

Čím se vyznačuje Fischer DuoTec 12

Sklopný prvek kombinuje plast vyztužený skelnými vlákny s kovovou nosnou konstrukcí. Měkká šedá dosedací plocha přiléhá k zadní straně desky a rozkládá zatížení na její povrch, čímž pomáhá omezit místní namáhání materiálu.

Vyztužené pouzdro s límcem stabilizuje hmoždinku v otvoru a podporuje přenos příčného zatížení. Západkový mechanismus umožňuje předsazenou montáž a zabraňuje zapadnutí hmoždinky do dutiny. Pružné uložení umožňuje použít vhodně zvolené vruty do dřeva a dřevotřísky. V deskových materiálech lze podle doporučení výrobce použít také metrické šrouby.

Montážní pásek je vybaven stupnicí, která pomáhá určit potřebnou délku vrutu. Podle pokynů Fischer se minimální délka vypočítá podle vzorce: tloušťka desky + tloušťka upevňovaného předmětu + 20 mm.

Kdy zvolit Fischer DuoTec 12

Tato varianta je vhodná, pokud se tloušťka desky pohybuje v rozmezí 9,5 až 55 mm, za deskou se nachází alespoň 50 mm volného prostoru a průměr použitého vrutu je 5 až 6 mm. Krátký sklopný prvek umožňuje montáž také v poměrně úzkých nebo izolovaných dutinách, pokud je zachována požadovaná hloubka a prvek se může za deskou volně otočit.

Jak namontovat hmoždinku Fischer DuoTec 12

Do podkladu vyvrtejte otvor o průměru 12 mm. Před vložením hmoždinky lze zahnutý konec montážního pásku použít ke kontrole dutiny a zjištění případných překážek za deskou. Sklopný prvek nastavte rovnoběžně s páskem, prostrčte jej otvorem a následně jej přitáhněte k zadní straně desky.

Pouzdro s límcem zasuňte do otvoru a přečnívající část pásku odlomte. Poté lze upevňovaný předmět namontovat pomocí vhodně zvoleného vrutu o průměru 5–6 mm. Minimální délka vrutu musí odpovídat součtu tloušťky desky, tloušťky upevňovaného předmětu a dalších 20 mm.

Omezení a důležité pokyny k montáži

Před montáží se ujistěte, že se za deskou nachází alespoň 50 mm volného prostoru a že se sklopný prvek může správně otočit. Rovněž zkontrolujte, zda se v místě vrtání nenacházejí elektrické kabely, potrubí, konstrukční profily nebo jiné překážky.

V plných stavebních materiálech, jako je beton nebo dřevo, funguje Fischer DuoTec 12 jako rozpěrná hmoždinka. Výrobce v tomto typu použití nedoporučuje používat metrické šrouby. Výrobku nelze přiřadit jednu univerzální hodnotu únosnosti, protože skutečná nosnost závisí na podkladu, jeho tloušťce a stavu, druhu vrutu, vzdálenosti od okraje a směru zatížení.

Technické údaje Fischer DuoTec 12

Skladování

Výrobce pro tuto variantu neuvádí zvláštní rozsah skladovacích teplot. Do okamžiku montáže uchovávejte hmoždinky v původním balení a chraňte je před znečištěním, deformací a mechanickým poškozením.

FAQ

Je Fischer DuoTec 12 vhodný do sádrokartonu?

Ano. Hmoždinka je mimo jiné určena do sádrokartonových desek o tloušťce 9,5 až 55 mm. Za deskou musí být alespoň 50 mm volného prostoru, aby se mohl sklopný prvek otočit.

Jsou vruty součástí balení?

Ne. Balení se symbolem Melkib 00542590 obsahuje 10 hmoždinek Fischer DuoTec 12 bez vrutů. Vrut o průměru 5–6 mm je nutné zvolit samostatně podle podkladu, upevňovaného předmětu a plánovaného zatížení.

Jak určit délku vrutu pro Fischer DuoTec 12?

Minimální délka vrutu musí odpovídat součtu tloušťky desky, tloušťky upevňovaného předmětu a dalších 20 mm. Při výběru pomáhá také stupnice na montážním pásku hmoždinky.

Lze Fischer DuoTec 12 namontovat do betonu nebo dřeva?

Ano. V plném betonu nebo dřevě funguje hmoždinka jako rozpěrné upevnění. Při tomto způsobu montáže se nemají používat metrické šrouby.

Kolik kilogramů Fischer DuoTec 12 unese?

Neexistuje jedna hodnota platná pro každý způsob montáže. Přípustné zatížení závisí mimo jiné na druhu, tloušťce a stavu desky, použitém vrutu, směru zatížení, vzdálenosti od okraje a kvalitě montáže. U aplikací s požadovanou nosností je nutné vycházet z aktuálních tabulek zatížení Fischer pro konkrétní podklad.

Lze hmoždinku použít v dutině vyplněné izolací?

Krátký sklopný prvek umožňuje montáž také v některých izolovaných dutinách. Před montáží je však nutné ověřit, zda je k dispozici požadovaná hloubka alespoň 50 mm a zda se prvek může za deskou volně otočit.
