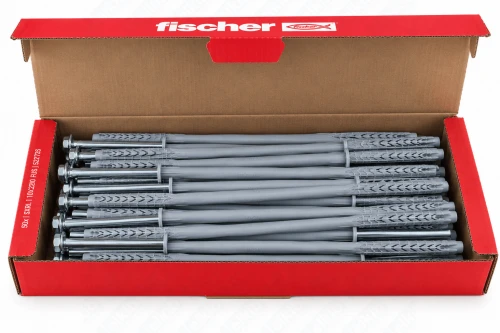

Fischer SXRL 10 x 200 FUS rámová hmoždinka se šroubem se šestihrannou hlavou 50 kusů
Kód výrobku: 00522726
Zanechte zpětnou vazbu k produktu
Náklady na dopravu vybraného produktu
Náklady na dopravu se vztahují na tento produkt (ve zvolené variantě - pokud je to relevantní). Po přidání dalších produktů do košíku se může změnit.
Související produkty
Garance bezpečného nákupu
Popis produktu
Fischer SXRL 10 x 200 FUS – rámová hmoždinka se šroubem se šestihrannou hlavou
Fischer SXRL 10 x 200 FUS je dlouhá rámová hmoždinka pro průvlečnou montáž, určená pro vícenásobné upevnění nekonstrukčních systémů do betonu, zdiva a pórobetonu. Varianta 10 x 200 mm je vybavena šroubem z galvanicky pozinkované oceli se šestihrannou hlavou, integrovanou podložkou a pohonem TX40. Prodejní balení obsahuje 50 kompletních upevnění.
Použití SXRL 10 x 200 FUS
Systém SXRL lze použít mimo jiné pro upevnění podkonstrukcí fasád, stropů a střech, oken, bran a dveří, trámů, skříní, závěsných skříněk, obkladů stěn, kovových konzol, držáků a kabelových žlabů. Výrobce doporučuje variantu se šestihrannou hlavou a integrovanou podložkou zejména pro upevňování kovových prvků.
Evropské technické posouzení zahrnuje mimo jiné beton od třídy C12/15, děrované keramické cihly, pórobeton, bloky z lehkého betonu, plné a děrované vápenopískové zdivo a plné cihly. Výrobce uvádí také možnost použití v přírodním kameni s hutnou strukturou a v plných sádrových deskách.
Jak rámová hmoždinka SXRL funguje?
Hmoždinka má dvě rozpěrné zóny. V dutých materiálech pomáhají rovnoměrně přenášet zatížení do podkladu, zatímco v pórobetonu a plných materiálech se spojují do jednoho dlouhého rozpěrného prvku. Podélná žebra pomáhají zabránit protáčení hmoždinky během montáže.
Volba hloubky kotvení
Pro variantu SXRL 10 x 200 FUS výrobce stanovuje hloubky kotvení 50, 70 nebo 90 mm. Těm odpovídají užitné délky 150, 130 a 110 mm. Správnou konfiguraci je nutné zvolit podle typu podkladu, tloušťky upevňovaného prvku a požadavků Evropského technického posouzení.
Technické údaje
| Parametr | Hodnota |
|---|---|
| Výrobce | fischer |
| Model | SXRL 10 x 200 FUS |
| Číslo výrobku výrobce | 522726 |
| Průměr vrtáku d0 | 10 mm |
| Délka hmoždinky | 200 mm |
| Minimální hloubka otvoru při průvlečné montáži h2 | 210 mm |
| Užitná délka při hloubce kotvení 50 mm | 150 mm |
| Užitná délka při hloubce kotvení 70 mm | 130 mm |
| Užitná délka při hloubce kotvení 90 mm | 110 mm |
| Pohon / velikost klíče | TX40 / SW13 |
| Materiál šroubu | galvanicky pozinkovaná ocel |
| Způsob montáže | průvlečná montáž |
| Balení | krabice 50 kusů |
| GTIN / EAN | 4048962181012 |
| Evropské technické posouzení | ETA-07/0121 |
| Prohlášení o vlastnostech | DoP No. 0329 |
Skladování
V dokumentaci výrobce použité pro tento popis nejsou pro tuto variantu uvedeny zvláštní podmínky skladování ani konkrétní rozsah skladovací teploty.
Výběr a bezpečnost montáže
Hloubku kotvení, rozteče upevnění, vzdálenosti od okrajů a přípustné zatížení je nutné zvolit podle ETA-07/0121 a příslušné tabulky zatížení. Únosnost závisí na podkladu a podmínkách konkrétního upevnění.
FAQ
Jaký vrták je potřeba pro Fischer SXRL 10 x 200 FUS?
Výrobce stanovuje průměr otvoru 10 mm. Minimální hloubka otvoru při průvlečné montáži je 210 mm.
Obsahuje SXRL 10 x 200 FUS šroub?
Ano. Varianta FUS je kompletní upevnění se šroubem se šestihrannou hlavou, integrovanou podložkou a pohonem TX40.
Jaká je užitná délka hmoždinky?
Při hloubce kotvení 50 mm je užitná délka 150 mm, při 70 mm je 130 mm a při 90 mm je 110 mm.
Do jakých podkladů lze SXRL použít?
Rozsah ETA zahrnuje mimo jiné beton od třídy C12/15, plné cihly, děrované keramické cihly, pórobeton a plné i děrované vápenopískové zdivo. Podrobný rozsah je nutné ověřit v ETA pro konkrétní upevnění.
Je varianta FUS vhodná pro upevňování kovových prvků?
Ano. Výrobce doporučuje provedení se šroubem se šestihrannou hlavou a integrovanou podložkou zejména pro upevňování kovových prvků.
Kolik upevnění obsahuje tato prodejní varianta?
Produkt 00522726 představuje tovární krabici obsahující 50 kusů Fischer SXRL 10 x 200 FUS.
