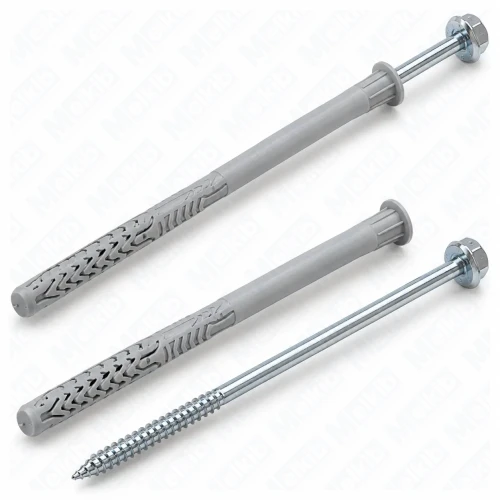

Fischer SXRL 10 x 290 FUS – dlouhá rámová hmoždinka pro silné upevňované prvky
Fischer SXRL 10 x 290 FUS je kompletní systém rámového upevnění určený pro průvlečnou montáž do betonu, zdiva a pórobetonu. Varianta o délce 290 mm nabízí mimořádně velkou užitnou délku a umožňuje upevnění prvků o tloušťce až 240 mm v závislosti na zvolené hloubce kotvení.
Balení obsahuje 50 kompletních upevnění: 50 hmoždinek SXRL 10 x 290 mm a 50 odpovídajících šroubů Ø7,0 x 299 mm. Šroub má šestihrannou hlavu SW13, přídavný pohon TX40 a integrovanou podložku a je vyroben z galvanicky pozinkované oceli.
Tři hloubky kotvení pro variantu 290 mm
SXRL 10 x 290 FUS lze instalovat s jmenovitou hloubkou kotvení 50, 70 nebo 90 mm. Montážní konfiguraci tak lze přizpůsobit konkrétnímu podkladu a tloušťce upevňovaného prvku.
Při hloubce kotvení 50 mm činí maximální užitná délka 240 mm. Při 70 mm je to 220 mm a při 90 mm 200 mm. Varianta 290 mm je proto vhodná zejména tam, kde je potřeba překlenout silný upevňovaný prvek před dosažením nosného podkladu.
Jak hmoždinka SXRL funguje?
Hmoždinka má dvě rozpěrné zóny. V dutých stavebních materiálech pomáhají rovnoměrně rozložit zatížení do podkladu bez nadměrného namáhání tenkých vnitřních stěn. V pórobetonu a plných stavebních materiálech obě zóny spolupracují jako jedna dlouhá rozpěrná část.
Podélná žebra pomáhají omezit protáčení hmoždinky v otvoru při utahování šroubu.
Kde lze SXRL 10 x 290 FUS použít?
Systém je vhodný mimo jiné pro upevnění fasádních, stropních a střešních podkonstrukcí, kovových konzol, obkladů stěn, oken, vrat, dveří, nosníků, skříní, závěsných skříněk, kanálů a kabelových tras.
Evropské technické posouzení zahrnuje definované použití mimo jiné v betonu, plném a děrovaném zdivu, vápenopískových tvárnicích, lehčených betonových blocích, izolačních blocích a pórobetonu. Přípustná zatížení a omezení použití je nutné volit podle ETA-07/0121.
Šroub FUS – SW13 a TX40
Varianta FUS je vybavena šroubem se šestihrannou hlavou a integrovanou podložkou. Šroub lze utahovat klíčem nebo nástrčným klíčem SW13, případně prostřednictvím pohonu TX40. Tato varianta je vhodná zejména pro upevnění kovových prvků.
Průvlečná montáž
SXRL je určen pro průvlečnou montáž. Pro variantu 10 x 290 je potřeba otvor o průměru 10 mm. Minimální hloubka otvoru je 300 mm.
Technické údaje
| Parametr | Hodnota |
|---|---|
| Výrobce | fischer |
| Řada | SXRL |
| Varianta | SXRL 10 x 290 FUS |
| Číslo výrobku výrobce | 522729 |
| Průměr hmoždinky / vrtáku | 10 mm |
| Délka hmoždinky | 290 mm |
| Šroub | Ø7,0 x 299 mm |
| Materiál šroubu | galvanicky pozinkovaná ocel |
| Pohon | TX40 / SW13 |
| Hloubka kotvení / max. užitná délka – konfigurace 1 | 50 / 240 mm |
| Hloubka kotvení / max. užitná délka – konfigurace 2 | 70 / 220 mm |
| Hloubka kotvení / max. užitná délka – konfigurace 3 | 90 / 200 mm |
| Minimální hloubka otvoru při průvlečné montáži | 300 mm |
| Typ montáže | průvlečná |
| Balení | 50 kompletních upevnění |
| GTIN / EAN | 4048962181043 |
| Evropské technické posouzení | ETA-07/0121 |
| Prohlášení o vlastnostech | DoP No. 0329 |
Výběr upevnění
Přípustná tloušťka upevňovaného prvku závisí na zvolené hloubce kotvení. Pro variantu 290 mm jsou k dispozici konfigurace 50/240 mm, 70/220 mm a 90/200 mm. Únosnost je nutné zvolit podle konkrétního podkladu, rozteče upevnění, vzdálenosti od okrajů a podmínek zatížení v souladu s ETA-07/0121.
FAQ
Co obsahuje produkt 00522729?
Balení obsahuje 50 hmoždinek SXRL 10 x 290 mm a 50 odpovídajících šroubů Ø7,0 x 299 mm, tedy 50 kompletních upevnění.
Jak silný prvek lze upevnit pomocí SXRL 10 x 290?
Maximální užitná délka je 240 mm při hloubce kotvení 50 mm, 220 mm při 70 mm a 200 mm při 90 mm.
Jaký vrták je potřeba?
Pro SXRL 10 x 290 FUS je potřeba otvor o průměru 10 mm.
Jak hluboký má být otvor?
Minimální hloubka otvoru při průvlečné montáži je 300 mm.
Jakým nástrojem se šroub utahuje?
Šroub lze utahovat přes pohon TX40 nebo šestihrannou hlavu SW13.
Lze SXRL 10 x 290 použít v pórobetonu?
Ano. Pórobeton patří mezi podklady zahrnuté v dokumentaci systému SXRL při dodržení parametrů stanovených v ETA.
