Naprawa taśm przenośnikowych i pasów PU/PVC: technologie naprawcze + dobór systemów HB Fuller

Najważniejsze wnioski

• Nie ma jednej najlepszej metody naprawy taśmy: mechaniczne łączenie, klejenie na zimno i wulkanizacja na gorąco rozwiązują różne problemy.
• Przy klejeniu najczęściej zawodzi proces: wilgoć, zabrudzenie, niewłaściwe przygotowanie powierzchni, zła proporcja składników lub niewystarczający docisk.
• Aktualne karty H.B. Fuller dla HELMITIN 14030 i 14031 zalecają przy połączeniu guma–guma dwukrotną aplikację kleju; trzy aplikacje dotyczą tekstyliów.
• SWIFT®prime 2903 jest wskazywany przez H.B. Fuller jako przygotowanie poprawiające adhezję do metalu przed aplikacją HELMITIN 14030 lub 14031.
• ULTRAFLEX™ 4830 jest obecnie potwierdzony przez H.B. Fuller jako klej do taśm przenośnikowych kompatybilny m.in. z PU, PVC, TPU, SBR, EPDM i gumą naturalną.
• Czasy utwardzania, temperatury wulkanizacji, geometria złącza i warunki dopuszczenia do ruchu muszą pochodzić z aktualnej instrukcji konkretnej taśmy i systemu, a nie z jednej uniwersalnej wartości.

Metody łączenia: co wybrać w utrzymaniu ruchu?

W praktyce serwisowej spotkasz trzy główne podejścia: połączenia mechaniczne, wulkanizację na gorąco oraz łączenie klejowe na zimno. Wybór powinien wynikać z konstrukcji taśmy, rodzaju uszkodzenia, wymaganej trwałości, wyposażenia serwisu i czasu dostępnego na postój.

Najważniejszy wniosek jest prosty: sama nazwa technologii nie gwarantuje trwałości. O wyniku decyduje prawidłowo wykonana procedura, zgodność materiałów i kontrola jakości.

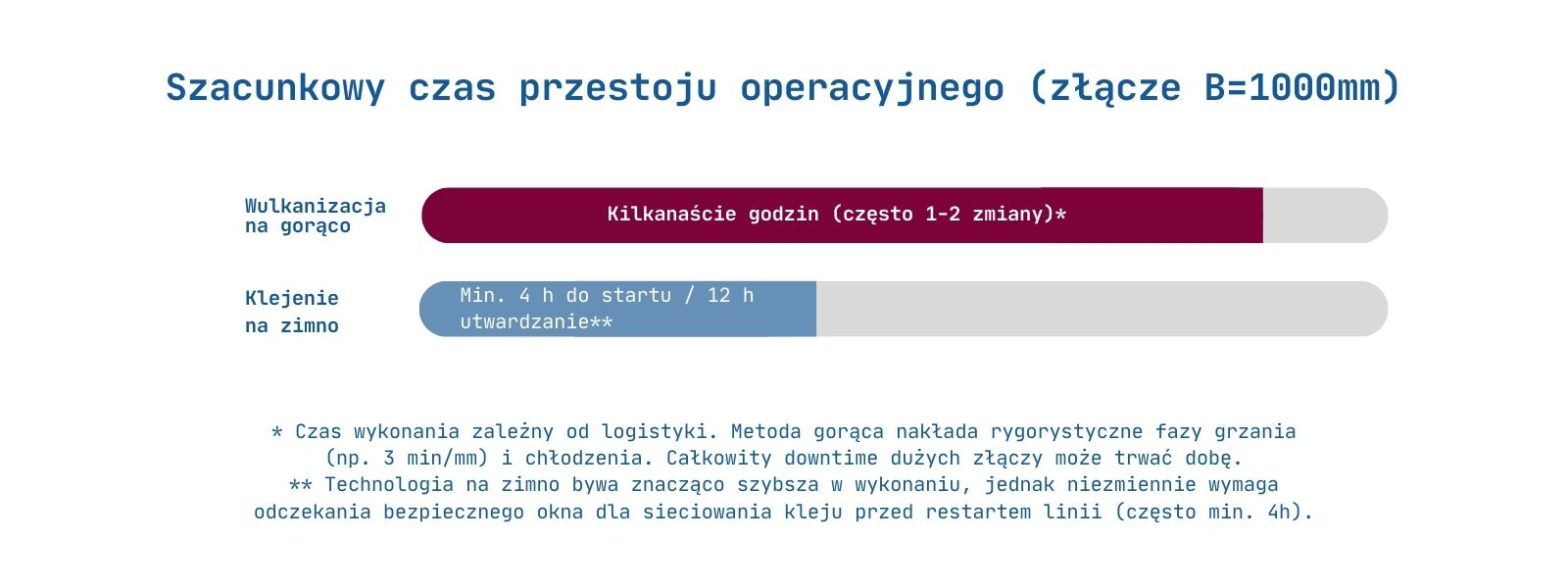

Naprawa czy wymiana – jak podejść do kosztu przestoju?

W utrzymaniu ruchu koszt samego materiału naprawczego często jest tylko częścią całkowitego kosztu awarii. Do decyzji trzeba doliczyć czas zatrzymania linii, mobilizację serwisu, ponowny rozruch oraz ryzyko kolejnej awarii.

Warto rozdzielić dwa pojęcia: czas wykonania operacji oraz czas do dopuszczenia taśmy do pracy. Drugi z nich musi wynikać z instrukcji konkretnego kleju, materiału naprawczego lub procesu wulkanizacji. Nie należy przenosić jednej wartości czasowej pomiędzy różnymi systemami.

Co realnie da się naprawiać i kiedy lepiej wymienić taśmę?

Taśmy gumowe – guma–guma

Typowe naprawy obejmują lokalne rozcięcia, przebicia, ubytki okładki, naprawy krawędzi i wykonanie wstawek. Kluczowa jest kondycja materiału wokół uszkodzenia. Jeżeli guma jest mocno zestarzała, krucha, nasiąknięta olejem lub zdegradowana na dużej powierzchni, lokalna naprawa może nie usunąć przyczyny problemu.

Guma–metal – bębny i wykładziny

W połączeniu gumy z metalem szczególnie ważne są stan stali, brak korozji i zanieczyszczeń oraz właściwe przygotowanie powierzchni. Aktualne karty H.B. Fuller dla HELMITIN® 14030 i 14031 wskazują, że w celu poprawy przyczepności do metalu przed klejem można zastosować SWIFT®prime 2903.

Taśmy syntetyczne PU/PVC i pasy transmisyjne

PU, PVC i TPU wymagają sprawdzenia kompatybilności konkretnego kleju z materiałem pasa i jego warstwami konstrukcyjnymi. Aktualny katalog H.B. Fuller wskazuje ULTRAFLEX™ 4830 jako klej stosowany m.in. do taśm przenośnikowych, kompatybilny z PU, PVC, TPU, SBR, EPDM, gumą naturalną i tekstyliami. Nie oznacza to jednak, że jeden sposób przygotowania powierzchni jest właściwy dla wszystkich tych materiałów.

Kiedy lokalna naprawa przestaje mieć sens?

Jeżeli uszkodzenia są rozległe, warstwy nośne są naruszone na dużej długości, materiał jest trwale zdegradowany albo nawracające awarie wskazują na problem z prowadzeniem taśmy, obciążeniem lub konstrukcją przenośnika, należy porównać koszt kolejnych napraw z planowaną wymianą.

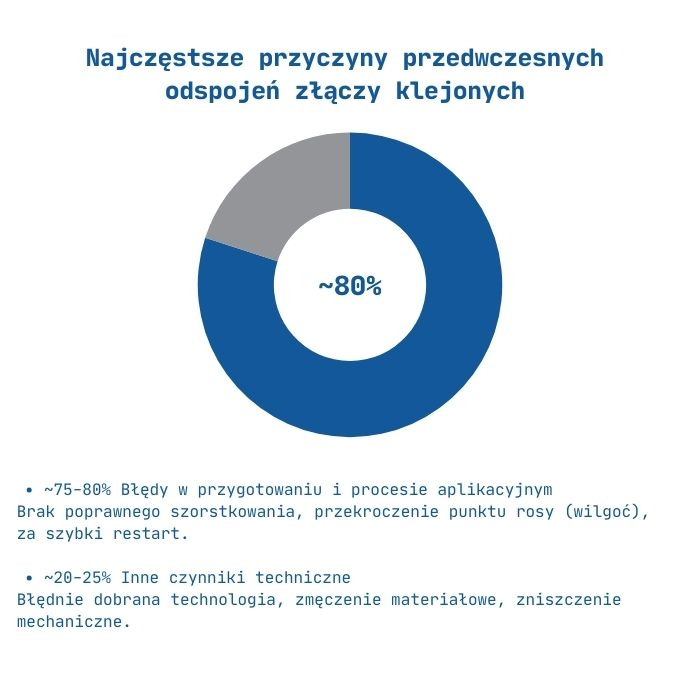

Dlaczego złącza puszczają? Najczęstsze źródła problemu

1. Wilgoć i kondensacja

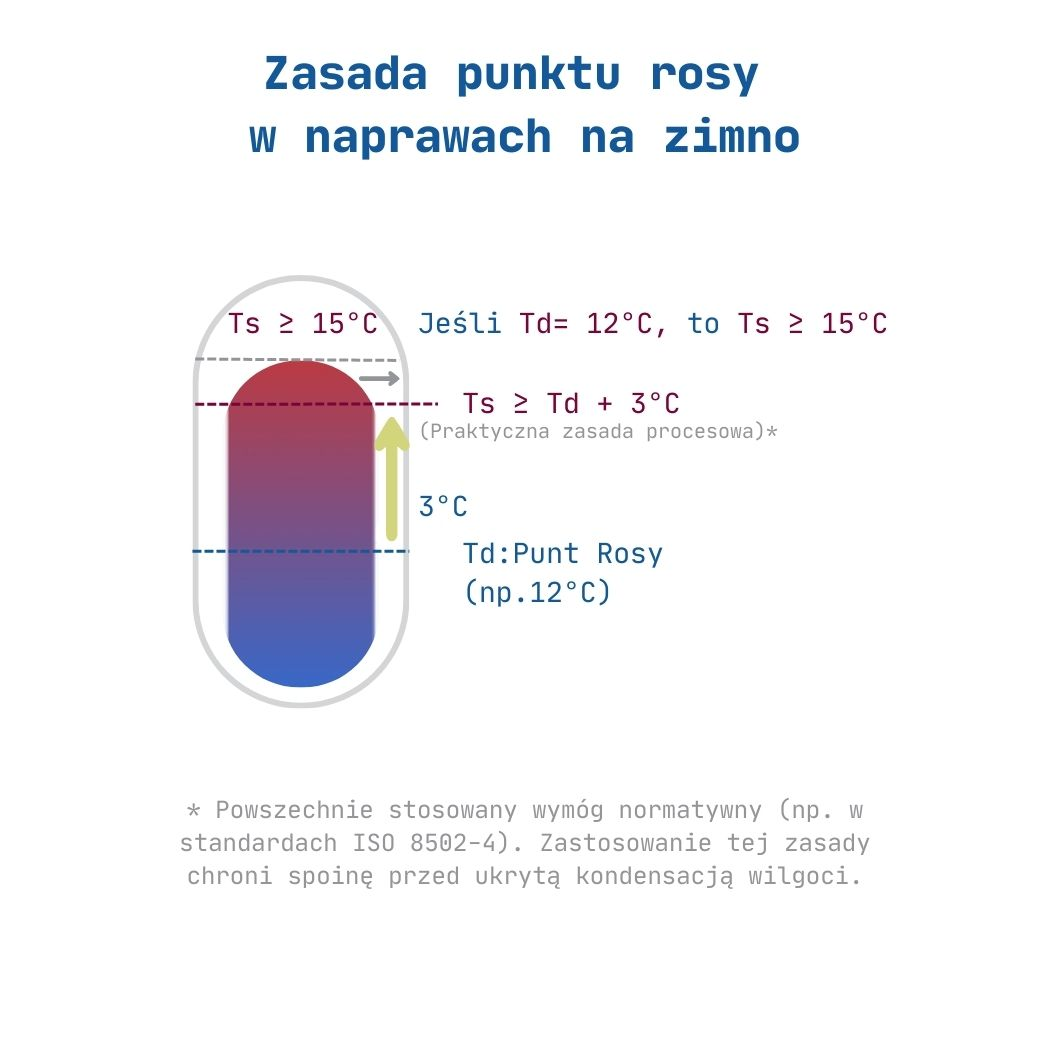

Powierzchnia przeznaczona do klejenia musi być sucha. Przy stali można wykorzystać pomiar temperatury powietrza, wilgotności względnej, punktu rosy i temperatury powierzchni do oceny ryzyka kondensacji. ISO 8502-4:2017 opisuje taką metodę dla powierzchni stalowych przed malowaniem i jest użytecznym punktem odniesienia do oceny ryzyka kondensacji, ale nie jest specyfikacją procesu klejenia taśm.

Jeżeli w zakładowym SOP stosujesz dodatkowy margines temperatury powierzchni nad punktem rosy, np. +3°C, traktuj go jako kryterium procesowe przyjęte w procedurze, a nie jako uniwersalną wartość wynikającą z każdej karty kleju.

2. Polerowanie gumy zamiast prawidłowego szorstkowania

Przygotowanie mechaniczne ma usunąć osłabioną warstwę powierzchniową i utworzyć równą, aktywną powierzchnię. Nadmierna prędkość lub zła technika mogą przegrzewać albo wygładzać gumę. Po obróbce powierzchnia powinna być zgodna z wymaganiami producenta systemu i dokładnie odpylona.

3. Niejednorodne mieszanie kleju i utwardzacza

W systemach dwuskładnikowych utwardzacz trzeba wprowadzić w proporcji określonej w TDS i wymieszać do jednorodności. Nie można zastępować proporcji wagowej lub objętościowej oceną „na oko”. Należy również kontrolować czas życia mieszaniny.

4. Powietrze w złączu i niewystarczający docisk

Po złączeniu powierzchni trzeba usunąć uwięzione powietrze i zapewnić równomierny docisk zgodnie z procedurą. Sam kontakt powierzchni nie jest równoznaczny z prawidłowo wykonanym połączeniem.

SOP klejenia taśmy krok po kroku

Faza 0: kontrola warunków przed rozpoczęciem

• Potwierdź materiał taśmy, warstwy konstrukcyjne i rodzaj naprawy.
• Sprawdź temperaturę otoczenia, wilgotność i temperaturę powierzchni.
• Oceń ryzyko kondensacji i potwierdź, że powierzchnia jest sucha.
• Sprawdź obecność oleju, pyłu i innych zanieczyszczeń.
• Przygotuj narzędzia do szorstkowania, odpylania, aplikacji i docisku.
• Przeczytaj aktualne TDS i SDS wszystkich składników systemu.

Faza 1: przygotowanie mechaniczne

• Guma: wykonaj obróbkę zgodnie z instrukcją systemu, usuń osłabioną warstwę i dokładnie odpyl.
• Stal: usuń korozję, zgorzelinę, pył i tłuszcz; sposób przygotowania musi odpowiadać wymaganiom systemu klejowego.
• PU/PVC/TPU: nie kopiuj automatycznie procedury z gumy; przygotowanie i ewentualna aktywacja muszą wynikać z TDS wybranego systemu i konstrukcji pasa.

Faza 2: czyszczenie i odtłuszczanie

Używaj środka czyszczącego zgodnego z wybranym systemem. Czyść w sposób, który usuwa zanieczyszczenie z powierzchni zamiast rozprowadzać je ponownie. Przed dalszą aplikacją odczekaj wymagany czas odparowania.

Faza 3: gruntowanie metalu, jeśli wymaga tego system

Dla HELMITIN® 14030 i HELMITIN® 14031 H.B. Fuller zaleca SWIFT®prime 2903 jako przygotowanie poprawiające przyczepność do powierzchni metalowej przed naniesieniem kleju.

Faza 4: aplikacja kleju zgodnie z aktualnym TDS

Dla HELMITIN® 14030 i 14031 aktualna dokumentacja H.B. Fuller podaje następujący schemat:

• klej nakłada się równomiernie na obie łączone powierzchnie,
• przy guma–guma producent zaleca dwukrotną aplikację,
• po pierwszej warstwie należy odczekać co najmniej około 10 minut przed kolejną aplikacją,
• przy tekstyliach producent zaleca trzy aplikacje, również z odpowiednim czasem wysychania między warstwami,
• elementy łączy się w czasie przewidzianym przez TDS, gdy film osiągnie wymagany stan powierzchniowy.

Faza 5: złączenie i docisk

• Pozycjonuj elementy zgodnie z geometrią złącza przewidzianą dla konkretnej taśmy.
• Unikaj zamykania powietrza między warstwami.
• Zapewnij równomierny docisk na całej powierzchni.
• Nie uruchamiaj przenośnika przed czasem przewidzianym w aktualnej instrukcji zastosowanego systemu.

Palność i zastosowania podziemne: czego nie wolno upraszczać?

H.B. Fuller wymienia klejenie na zimno taśm przenośnikowych jako jedną z technologii stosowanych w branży górniczej. Jednocześnie aktualny globalny katalog produktowy klasyfikuje HELMITIN® 14030 i HELMITIN® 14031 jako produkty do taśm przenośnikowych i wskazuje dla nich cechę „Non Flammable”.

Nie oznacza to jednak automatycznie dopuszczenia konkretnego zestawu do każdej kopalni, wyrobiska podziemnego lub strefy zagrożonej wybuchem. O dopuszczeniu decydują m.in. aktualny SDS, wymagania lokalne, procedury zakładu, wentylacja i klasyfikacja miejsca pracy.

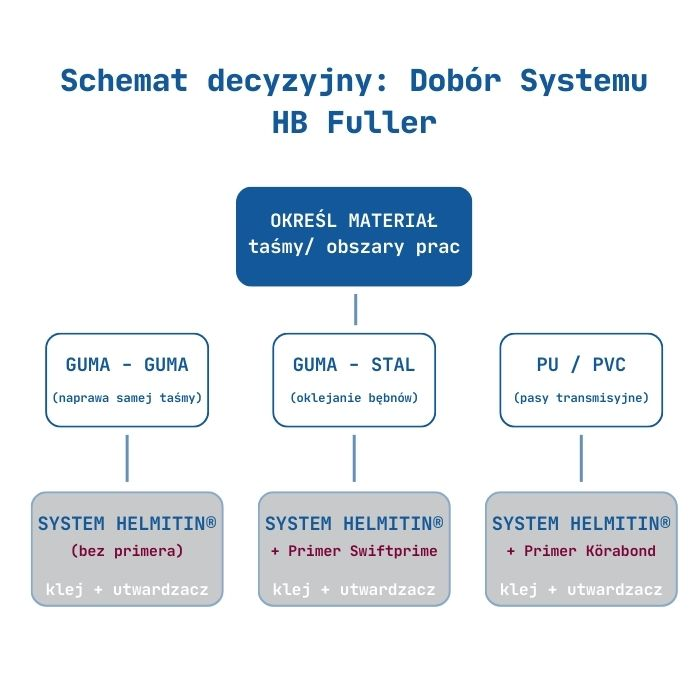

Systemy H.B. Fuller do taśm gumowych i połączeń guma–metal

Poniższa tabela pokazuje przede wszystkim informacje, które można obecnie potwierdzić w publicznym katalogu H.B. Fuller. Nie zastępuje ona TDS konkretnej dostawy ani instrukcji wykonania złącza.

W starszych materiałach branżowych występuje również HELMITIN® 14026. Jeżeli jest on stosowany w zakładzie lub dostępny w danym kanale sprzedaży, jego proporcje, utwardzacz, palność i warunki procesu trzeba potwierdzić w aktualnej karcie dostarczonej z produktem. Nie należy przenosić do SOP parametrów z nieaktualnych katalogów.

Taśmy PU/PVC: co można obecnie potwierdzić dla H.B. Fuller?

W starszych zestawieniach mogą pojawiać się również KÖRABOND PUR 54, ULTRAFLEX 4326 czy HÄRTER F1. Nie należy jednak automatycznie traktować ich jako aktualnego, uniwersalnego systemu do naprawy taśm PU/PVC. Przed zastosowaniem trzeba potwierdzić aktualną kartę produktu, jego przeznaczenie do taśm przenośnikowych oraz kompatybilność z konkretną konstrukcją pasa.

Ile warstw kleju i jaka geometria złącza?

Liczba warstw: nie stosuj zasady „zawsze trzy”

Dla aktualnych kart HELMITIN® 14030 i 14031 H.B. Fuller rozróżnia podłoża:

• guma–guma: producent zaleca dwukrotną aplikację kleju,
• tekstylia: producent zaleca trzy aplikacje,
• między aplikacjami trzeba zachować wymagany czas odparowania i kryterium powierzchni określone w TDS.

Dlatego wpisanie w procedurze „3 warstwy na każdą taśmę SBR” byłoby błędem. Liczba aplikacji musi być przypisana do konkretnego materiału i systemu.

Geometria stopniowanego złącza

Stopniowana geometria złącza może zwiększać powierzchnię kontaktu i rozkładać obciążenie pomiędzy kolejne warstwy. Kąt, długość stopni, liczba stopni i kierunek złącza nie są jednak uniwersalne. Muszą odpowiadać konstrukcji taśmy oraz instrukcji jej producenta lub zatwierdzonej instrukcji serwisowej.

W starszej wersji tego materiału pojawiała się wartość 35°. Nie traktujemy jej w nowej wersji jako ogólnego parametru H.B. Fuller, ponieważ nie została potwierdzona w aktualnych publicznych kartach produktów 14030/14031. Jeżeli taki kąt występuje w zatwierdzonej instrukcji konkretnej taśmy, należy stosować go właśnie w ramach tej instrukcji.

Minimalna kontrola jakości połączenia

• Powierzchnie przed klejeniem są suche, czyste i wolne od oleju, tłuszczu oraz pyłu.
• Przygotowanie mechaniczne nie przegrzało ani nie wypolerowało gumy.
• Klej i utwardzacz są dobrane do jednego systemu i wymieszane zgodnie z aktualnym TDS.
• Czasy odparowania i czas życia mieszaniny są kontrolowane, a nie oceniane „na oko”.
• Liczba aplikacji odpowiada materiałowi i instrukcji produktu.
• Powietrze zostało wyprowadzone ze złącza, a docisk jest równomierny.
• Taśma nie jest uruchamiana przed czasem dopuszczenia określonym dla zastosowanego systemu.

Grafiki i materiały do zakładowego SOP

Najbardziej użyteczne materiały wizualne to te, które prowadzą operatora do jednej decyzji: czy warunki pozwalają rozpocząć pracę, jaki system został zatwierdzony dla danej taśmy, ile warstw należy nałożyć i kiedy można dopuścić taśmę do ruchu.

Dobry SOP powinien zawierać co najmniej:

• kartę identyfikacji taśmy i materiału warstw,
• checklistę warunków środowiskowych i czystości,
• schemat przygotowania powierzchni,
• nazwy i aktualne oznaczenia wszystkich składników systemu,
• proporcję mieszania i czas życia mieszaniny, jeśli system jest dwuskładnikowy,
• liczbę aplikacji, czasy odparowania i sposób docisku,
• kryterium dopuszczenia taśmy do pracy.

Potrzebujesz dobrać system naprawy taśmy przenośnikowej?

Przy doborze trzeba uwzględnić materiał taśmy, rodzaj uszkodzenia, warunki pracy i wymagany czas postoju. Melkib może pomóc uporządkować dobór kleju, primera, utwardzacza i środka czyszczącego oraz przygotować proces do prób na materiale klienta.

Skontaktuj się z działem technicznym Zobacz produkty H.B. Fuller

FAQ – klejenie i naprawy taśm przenośnikowych

Czy klejenie na zimno może być naprawą docelową?

Tak, jeżeli producent taśmy i systemu klejowego dopuszcza tę technologię dla konkretnej konstrukcji i obciążenia, a proces jest wykonany zgodnie z instrukcją. Nie należy jednak zakładać, że każda naprawa na zimno jest równoważna złączu wulkanizowanemu na gorąco.

Ile warstw kleju nakładać na gumę?

Dla HELMITIN® 14030 i 14031 aktualne karty H.B. Fuller zalecają przy guma–guma dwie aplikacje. Trzy aplikacje są wskazane przy tekstyliach. Dla innych produktów i podłoży należy stosować liczbę warstw z ich aktualnego TDS.

Czy ISO 8502-4 wymaga zawsze 3°C powyżej punktu rosy?

ISO 8502-4:2017 opisuje ocenę prawdopodobieństwa kondensacji na powierzchni przeznaczonej do malowania poprzez pomiar temperatury, wilgotności, punktu rosy i temperatury powierzchni. Nie należy przedstawiać tej normy jako uniwersalnej specyfikacji klejenia taśm ani automatycznego źródła jednego marginesu temperatury dla każdego systemu klejowego.

Czy „non-flammable” oznacza, że klej jest automatycznie dopuszczony do kopalni podziemnej?

Nie. Cecha palności produktu jest tylko jednym z elementów oceny. Zastosowanie podziemne wymaga sprawdzenia aktualnego SDS, przepisów, warunków wentylacji, klasyfikacji miejsca pracy i ewentualnych wymaganych dopuszczeń.

Czy jeden klej może łączyć PU, PVC, TPU i gumę?

ULTRAFLEX™ 4830 jest w aktualnym katalogu H.B. Fuller wskazany jako klej do taśm przenośnikowych kompatybilny z wieloma z tych materiałów. Sama kompatybilność materiałowa nie oznacza jednak identycznego przygotowania powierzchni ani identycznych parametrów procesu dla każdej taśmy.

Czy do metalu zawsze potrzebny jest primer?

To zależy od systemu. W aktualnych kartach HELMITIN® 14030 i 14031 H.B. Fuller rekomenduje SWIFT®prime 2903 w celu poprawy adhezji do powierzchni metalowych. Dla innego kleju należy sprawdzić jego własny TDS.

Źródła techniczne

1. H.B. Fuller – HELMITIN® 14030, aktualna karta produktu / Enhanced TDS
2. H.B. Fuller – HELMITIN® 14031, aktualna karta produktu / Enhanced TDS
3. H.B. Fuller – ULTRAFLEX™, aktualny katalog produktów, w tym ULTRAFLEX™ 4830
4. H.B. Fuller – Hardener 49631, aktualna karta produktu
5. H.B. Fuller – HELMITIN® 694, aktualna karta produktu
6. H.B. Fuller – HELMITIN® 676/2, aktualna karta produktu
7. H.B. Fuller – Adhesives and Sealants for the Mining Industry
8. NILOS – aktualne systemy klejenia na zimno i materiały do wulkanizacji
9. NILOS – Product Catalog 2025
10. ISO 8502-4:2017 – Guidance on the estimation of the probability of condensation prior to paint application
