Jak dobrać pistolet i mieszacz statyczny do kleju dwuskładnikowego 2K? Kompletny poradnik

Dobór mieszacza i pistoletu 2K – najważniejsze zasady

• Ta sama pojemność kartusza nie oznacza tego samego systemu. Dwa kartusze 50 ml mogą wymagać różnych przyłączy i mieszaczy.
• Proporcja kleju i przełożenie pistoletu to różne parametry. Oznaczenie 10:1 opisuje stosunek składników, a 25:1 może oznaczać przełożenie mechaniczne aplikatora.
• Zgodność aplikatora nie oznacza zgodności mieszacza. Jeden pistolet może obsługiwać kilka rodzin kartuszy wymagających innych dysz.
• Więcej elementów mieszających nie zawsze oznacza lepszy rezultat. Liczą się również geometria, średnica, lepkość składników i opory przepływu.
• Oryginalne mieszacze Medmix i alternatywy Melkib należy porównywać według parametrów. Podobne oznaczenie nie gwarantuje identycznej jakości mieszania.
• W produkcji seryjnej liczy się koszt całego procesu. Oprócz ceny dyszy warto uwzględnić straty kleju, czas wymiany i ryzyko wadliwych połączeń.

Dlaczego sama pojemność kartusza nie wystarcza do doboru mieszacza?

Wyobraź sobie dwa kartusze 50 ml z klejem dwuskładnikowym o proporcji 2:1. Pierwszy wykorzystuje przyłącze MIXPAC A-System, drugi B-System. W wybranych konfiguracjach można obsługiwać je tym samym aplikatorem, np. COX MR 50. Nie oznacza to jednak możliwości zastosowania identycznego mieszacza.

Kartusz A-System wymaga odpowiedniego mieszacza, np. MAH lub MAQ. W B-System stosowane są m.in. MBH i MBQ. Rozwiązania te różnią się konstrukcją przyłącza oraz sposobem doprowadzania składników do części mieszającej.

Podobny problem występuje przy większych kartuszach. Dwa opakowania 400 ml mogą wymagać mieszaczy MCH albo MFH, mimo tej samej proporcji komponentów.

Wniosek: opis „mieszacz do kartusza 50 ml 2:1” nie wystarcza do prawidłowego wyboru. Trzeba ustalić system przyłącza, a następnie parametry mieszacza i jego zgodność z konkretnym klejem.

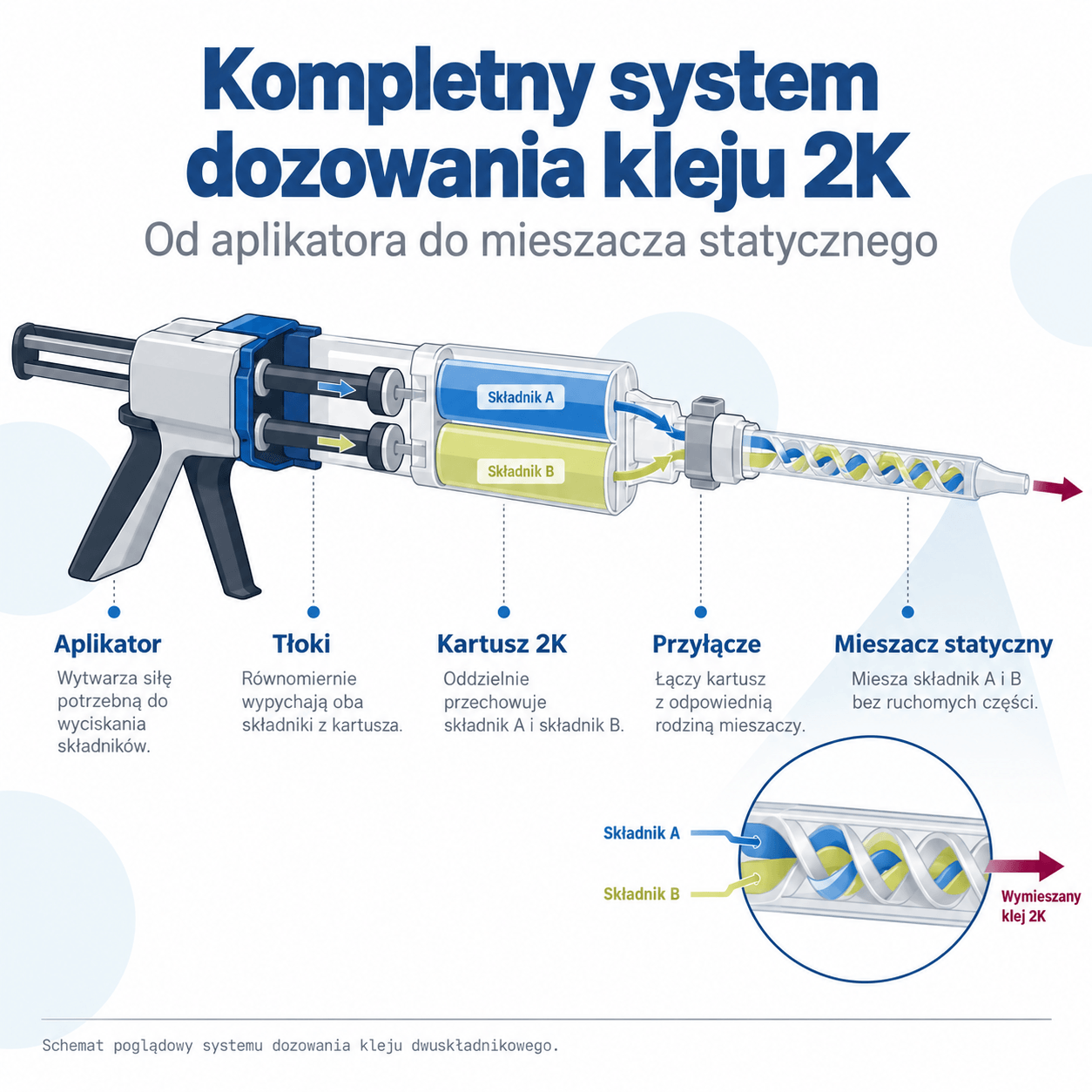

Jak działa kompletny układ dozowania kleju dwuskładnikowego?

W typowym systemie kartuszowym 2K składniki A i B znajdują się w oddzielnych komorach. Aplikator przesuwa dopasowane tłoki, które wypychają oba komponenty w proporcji wynikającej z konstrukcji kartusza i układu dozowania.

Materiały trafiają przez wyloty do mieszacza statycznego. Jego nieruchome elementy wewnętrzne wielokrotnie rozdzielają, przemieszczają i ponownie łączą strumienie składników.

Mieszacz statyczny nie koryguje błędnej proporcji dozowania. Jeżeli do jego wnętrza dociera zbyt dużo jednego składnika, nawet bardzo skuteczna geometria mieszająca nie przywróci prawidłowego stosunku A:B.

Ogólne zasady doboru pistoletów opisaliśmy także w artykule Jak wybrać aplikator do kleju?. Tutaj koncentrujemy się na kompatybilności systemów dwuskładnikowych.

Jak rozpoznać system kartusza i mieszacza statycznego?

Systemy przemysłowych kartuszy 2K różnią się konstrukcją wylotu, sposobem mocowania mieszacza, pojemnością i dostępnymi proporcjami.

W rozwiązaniach medmix MIXPAC występują m.in. systemy A, B, C, F, K oraz Blueline. Poniższe zestawienie pomaga rozpoznać ich najważniejsze różnice i znaleźć odpowiednie rodziny mieszaczy w ofercie Melkib.

Systemy MIXPAC A, B, C, F i K – porównanie i linki do mieszaczy Melkib

Tabela przedstawia rodziny i przykładowe konfiguracje na podstawie dokumentacji medmix MIXPAC Systems for Adhesives. Nie jest pełną tabelą zamienności. W obrębie jednego systemu występują różne warianty przyłączy i mieszaczy.

A-System i B-System – czym różnią się przyłącza kartuszy 50 ml?

A-System współpracuje m.in. z odpowiednimi mieszaczami MAH i MAQ. B-System ma inną konstrukcję przyłącza, z oddzielnymi kanałami doprowadzającymi składniki do mieszacza.

Separacja komponentów ogranicza ryzyko ich przedwczesnego kontaktu przy wylocie kartusza. Jest to istotne przy materiałach reaktywnych, których pozostałości mogą utwardzić się w miejscu połączenia.

Podobny wygląd mieszaczy nie oznacza ich zamienności. Należy sprawdzić geometrię połączenia, konstrukcję wlotów i pełny symbol produktu.

C-System i F-System – czym różnią się większe kartusze?

C-System wykorzystuje własne przyłącze i odpowiednie rodziny mieszaczy, w tym MCH oraz MCQ. F-System stosuje inne połączenie, z rozdzielonymi kanałami składników, współpracujące m.in. z MFH i MFQ.

Przy kartuszu 400 lub 490 ml F-System nie należy wybierać mieszacza MCH tylko dlatego, że ma odpowiednią długość i średnicę.

W niektórych układach można wykorzystać dedykowane adaptery, ale takie rozwiązanie wymaga potwierdzenia zgodności całego zestawu.

Ritter ACF – kiedy przyłącze zabezpiecza również proces?

Ritter oferuje system ACF z kodowanymi przyłączami i oddzielnymi kanałami komponentów. Konstrukcja ma ograniczać ryzyko przedwczesnego kontaktu składników i problemów z przechowywaniem lub ponownym uruchamianiem kartusza.

System wykorzystuje dedykowane mieszacze Helix i ORBIS. Przyłącze pełni więc nie tylko funkcję mocowania, ale także pomaga ograniczać błędy podczas dozowania.

Więcej informacji zawiera dokumentacja Ritter ACF Cartridge Systems.

Jak rozpoznać nieznany system kartusza 2K?

Jeżeli nie znasz oznaczenia przyłącza, wykonaj następujące czynności:

1. Sprawdź nazwę kleju i producenta. Przygotuj kartę techniczną produktu.
2. Odczytaj pojemność i proporcję. Na przykład 50 ml 2:1 albo 490 ml 10:1.
3. Obejrzyj wylot kartusza. Sprawdź sposób mocowania i rozmieszczenie kanałów.
4. Sprawdź tylną część opakowania. Układ komór i tłoków pomaga rozpoznać system.
5. Poszukaj symbolu dotychczasowego mieszacza. Pełne oznaczenie znacznie ułatwia dobór.
6. Porównaj dane z katalogiem. Jeśli nadal masz wątpliwości, potwierdź zgodność z dostawcą.

Nie montuj mieszacza na siłę. Jeśli nie można go prawidłowo osadzić i zabezpieczyć, może to oznaczać niezgodność przyłącza.

Jak czytać oznaczenia mieszaczy MAH, MBQX, MCH, MFH i MFQX?

Oznaczenia mieszaczy zawierają informacje dotyczące systemu, geometrii, średnicy nominalnej, liczby elementów i rodzaju końcówki.

Przykładowo MAH, MBH i MFH odnoszą się do odpowiednich rodzin mieszaczy Helix, a MAQ, MBQ i MFQ do rodzin Quadro.

W wybranych seriach dodatkowa litera X wskazuje wariant konstrukcyjny często przeznaczony do proporcji 4:1 i 10:1. Nie oznacza automatycznie wyższej jakości ani większej wydajności.

Przykład: MAH 05-17T

Oznaczenie Medmix MAH 05-17T można odczytać następująco:

• MAH – mieszacz Helix do odpowiednich kartuszy A-System.
• 05 – nominalna rodzina średnicy; dla tego wariantu katalog medmix podaje średnicę wewnętrzną 5,4 mm.
• 17 – liczba elementów mieszających.
• T – końcówka stopniowana, czyli Stepped Tip.

Nominalny kod średnicy nie zawsze oznacza dokładną średnicę kanału wewnętrznego. Nie należy również mylić jej ze średnicą końcówki wylotowej.

Przykład: MBQX 05-16L

MBQX 05-16L to mieszacz Quadro z rodziny B-System, przeznaczony do odpowiednich konfiguracji 4:1 i 10:1.

Oznaczenie 05 odnosi się do nominalnej średnicy, 16 wskazuje liczbę elementów mieszających, a L opisuje rodzaj zakończenia typu Luer.

Końcówka Luer Slip nie jest automatycznie zamienna z Luer Lock. Jeżeli aplikacja wymaga konkretnej igły dozującej, trzeba potwierdzić sposób jej mocowania.

W ofercie Melkib znajduje się również alternatywny mieszacz MXBQX516L, przeznaczony do odpowiednich kartuszy B-System 4:1 i 10:1.

Przykład: MFQX 08-24T

Medmix MFQX 08-24T jest mieszaczem Quadro do odpowiednich kartuszy F-System o proporcjach 4:1 i 10:1.

Oznaczenie wskazuje nominalną rodzinę średnicy 08, 24 elementy mieszające i końcówkę stopniowaną typu T.

Alternatywny mieszacz dostępny w Melkib występuje pod kodem MXFQX824T.

Podobieństwo oznaczeń ułatwia identyfikację wariantów, ale przed zmianą mieszacza trzeba potwierdzić zgodność mechaniczną i skuteczność mieszania.

Jak dobrać pistolet do kleju dwuskładnikowego?

Po rozpoznaniu kartusza można wybrać aplikator. Najważniejsze są jego wymiary, obsługiwane proporcje, zgodność tłoków i siła potrzebna do dozowania materiału.

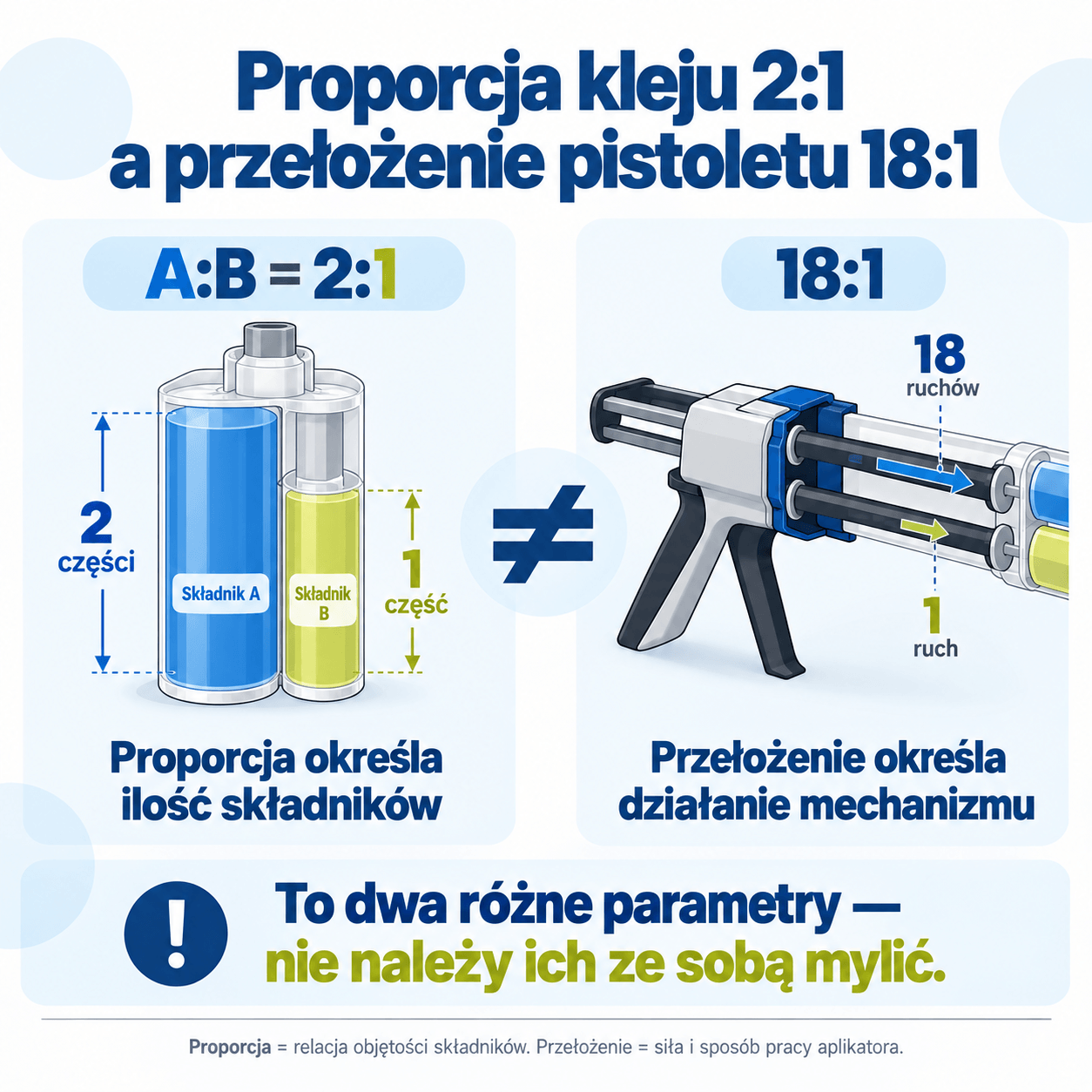

Proporcja kleju 2:1 a przełożenie pistoletu 18:1 – jaka jest różnica?

W typowych kartuszach 2K proporcja oznacza stosunek objętościowy komponentów. Przy 2:1 na dwie części jednego składnika przypada jedna część drugiego. Przy 10:1 stosunek wynosi dziesięć do jednej.

Proporcja objętościowa nie musi być identyczna z wagową. Jeśli składniki mają różne gęstości, ich stosunek masowy będzie inny.

Przełożenie mechaniczne pistoletu opisuje natomiast działanie mechanizmu przenoszącego siłę operatora na tłoki.

Oznaczenie 18:1 na aplikatorze nie oznacza kleju o proporcji 18:1. Odpowiednio skonfigurowany model może obsługiwać kilka proporcji kartuszy, jeżeli przewidział to producent.

Przykładowe aplikatory COX – porównanie parametrów

Przykładowo COX VBM 400 MR dostępny w Melkib ma przełożenie 18:1 i maksymalną siłę 3,5 kN.

Nie należy mylić VBM 400 MR z VBM 400X MR. Drugi model ma przełożenie 25:1 i maksymalną siłę 4,5 kN.

Podane proporcje dotyczą określonych konfiguracji. Nie oznaczają, że każdy kartusz o danej pojemności będzie kompatybilny z każdym modelem.

Źródła: COX MR 50 oraz COX VBM 400X MR.

Czy większa siła wyciskania zawsze oznacza lepszy pistolet?

Nie. Większa siła może ułatwić dozowanie gęstych materiałów, ale nie rozwiąże problemu zatkanego albo niewłaściwie dobranego mieszacza.

Jeżeli opór wynika ze zbyt małej średnicy dyszy, wysokiej lepkości lub niewłaściwej temperatury materiału, zastosowanie silniejszego pistoletu może zwiększyć ryzyko przeciążenia kartusza.

Nie należy przekraczać dopuszczalnych obciążeń żadnego elementu układu. Maksymalna siła aplikatora nie oznacza, że każdy kartusz może bezpiecznie przenieść takie obciążenie.

Pistolet ręczny, pneumatyczny czy akumulatorowy?

Do napraw, krótkich serii i sporadycznej aplikacji często wystarcza odpowiednio dobrany pistolet ręczny.

Przy częstym dozowaniu lub wysokiej lepkości warto rozważyć urządzenie pneumatyczne albo akumulatorowe, które ogranicza wysiłek operatora i może ułatwiać utrzymanie powtarzalnego wypływu.

W produkcji seryjnej wymagającej dokładnej kontroli ilości materiału można rozważyć system maszynowy.

Więcej rozwiązań znajdziesz w kategorii pistolety dozujące do klejów i uszczelniaczy.

Jak dobrać mieszacz statyczny do właściwości kleju?

Odpowiedni mieszacz powinien spełniać trzy warunki: pasować do kartusza, zapewniać wymaganą jakość mieszaniny i umożliwiać dozowanie przy akceptowalnym oporze.

Jak działa mieszacz statyczny?

Mieszacz statyczny nie ma ruchomego wirnika. Składniki przepływają przez nieruchome elementy, które wielokrotnie dzielą, odkształcają i łączą strumienie materiału.

Przy wielu lepkich klejach przemysłowych przepływ jest laminarny. Mieszanie opiera się głównie na przemieszczaniu komponentów i zwiększaniu powierzchni ich kontaktu.

W uproszczonym modelu każdy kolejny element może podwajać liczbę warstw materiału. Po 12 elementach daje to 4096 warstw teoretycznych. Nie oznacza to jednak, że mieszacz 12-elementowy będzie wystarczający dla każdego kleju.

Mechanizm opisuje medmix w materiale Introduction into Mixing Technology.

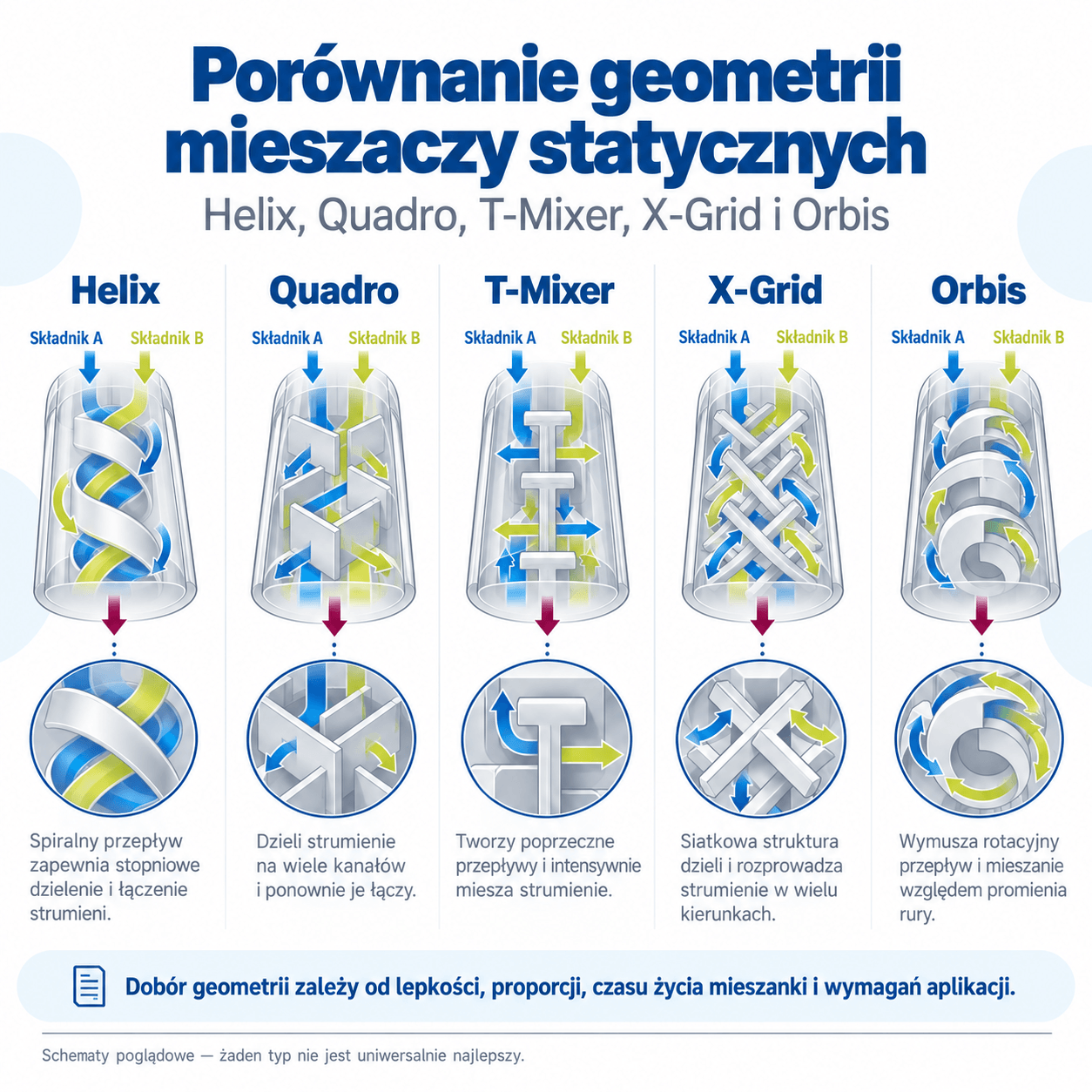

Helix, Quadro, T-Mixer, X-Grid i ORBIS – czym się różnią?

Nie istnieje jedna geometria najlepsza do wszystkich klejów 2K. Wybór musi uwzględniać konkretny materiał, jakość mieszania, opory przepływu i objętość strat.

Ile elementów powinien mieć mieszacz statyczny?

Liczba elementów zależy od rodzaju kleju, proporcji A:B, lepkości komponentów, ich właściwości reologicznych i geometrii mieszacza.

Nie można przyjąć jednej reguły, że każdy klej epoksydowy wymaga 24 elementów, a każdy akrylowy 10.

Orientacyjna liczba elementów według Nordson EFD

Źródło: Nordson EFD – How to Select a Static Mixer for Two-Part Fluids.

Wartości są orientacyjne, a nie uniwersalne. Producent konkretnego kleju może zalecać mieszacz spoza podanego zakresu.

Czy więcej elementów zawsze oznacza lepsze mieszanie?

Nie. Większa liczba elementów może poprawiać jednorodność, ale zazwyczaj zwiększa również opór przepływu, a w wielu konstrukcjach także długość i objętość mieszacza.

Dwa mieszacze mające po 24 elementy mogą działać inaczej, jeśli różnią się średnicą i geometrią.

Właściwy mieszacz zapewnia wymaganą jednorodność mieszaniny przy akceptowalnym oporze wyciskania.

Jak średnica i lepkość wpływają na dobór mieszacza?

Średnica wewnętrzna mieszacza ma duży wpływ na opór przepływu. Przy wysokiej lepkości i dużym wymaganym wydatku zbyt wąski mieszacz może powodować znaczny spadek ciśnienia.

Objawia się to wolnym wypływem materiału, zwiększoną siłą potrzebną do wyciskania lub niestabilną aplikacją.

Zwiększenie średnicy może ograniczyć opór, ale jednocześnie zmienia warunki mieszania i często objętość materiału pozostającego wewnątrz dyszy. Dlatego każda taka modyfikacja wymaga sprawdzenia jakości mieszaniny.

Dlaczego różnica lepkości składników A i B ma znaczenie?

Jeżeli jeden komponent jest gęstą, silnie wypełnioną żywicą, a drugi ma znacznie mniejszą lepkość, oba materiały mogą zachowywać się inaczej podczas przepływu.

Utrudnia to uzyskanie równomiernego rozkładu składników, zwłaszcza przy dużych dysproporcjach objętościowych, np. 10:1.

Wiele klejów przemysłowych wykazuje też właściwości nienewtonowskie. Ich lepkość może zmieniać się wraz z szybkością ścinania i temperaturą.

Dlatego pojedyncza wartość lepkości z karty technicznej nie zawsze wystarcza do pełnego doboru mieszacza.

Znaczenie reologii potwierdzają również badania numeryczne przepływów lepkosprężystych, m.in. publikacja Comparing flows of FENE-P, sPTT, and Giesekus model fluids in a helical static mixer. Badanie nie stanowi jednak walidacji konkretnego produktu handlowego.

Jak sprawdzić, czy mieszacz prawidłowo miesza klej?

Zgodność mocowania i równomierny wypływ nie wystarczają do pełnego potwierdzenia jakości procesu.

Jednolity kolor i brak widocznych smug nie gwarantują prawidłowej proporcji ani wymaganej wytrzymałości połączenia.

W zależności od zastosowania konieczne mogą być odpowiednio dobrane próby dozowania, kontrola utwardzenia i badania właściwości połączenia.

Do oceny mieszaczy wykorzystuje się również takie parametry jak spadek ciśnienia, ścinanie i objętość zatrzymanego materiału. Więcej informacji: medmix – Parameters to Quantify Mixing Efficiency of Static Mixers.

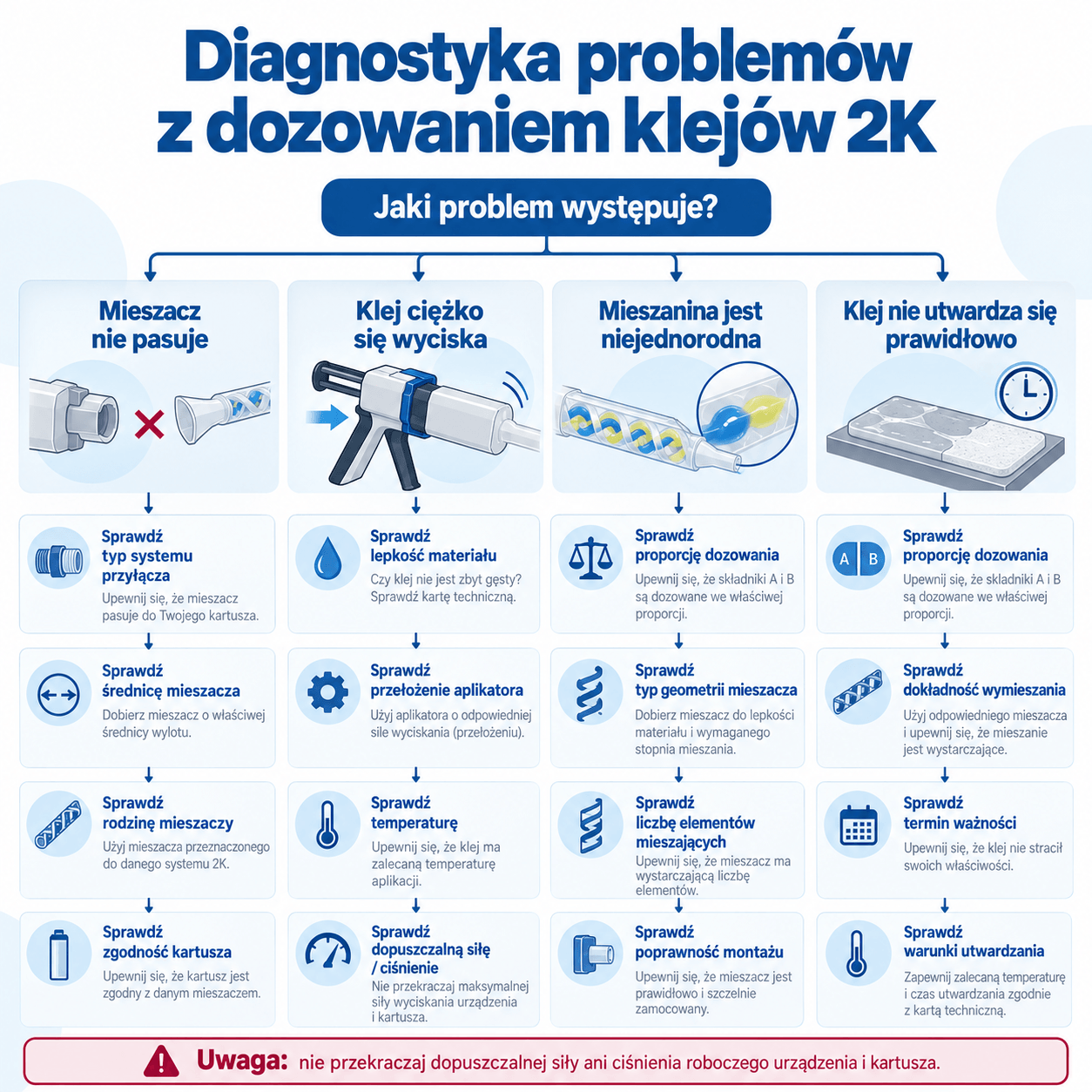

Dlaczego klej ciężko się wyciska lub nie utwardza prawidłowo?

Problemy podczas aplikacji mogą wynikać z kartusza, tłoków, aplikatora, mieszacza, temperatury materiału albo sposobu uruchomienia układu.

Problemy z utwardzaniem mają również inne możliwe przyczyny. Przeczytaj nasz poradnik Dlaczego epoksydy nie trzymają w produkcji masowej?.

Jak prawidłowo uruchomić kartusz 2K z mieszaczem statycznym?

Nawet odpowiednio dobrany zestaw może działać nieprawidłowo, jeśli nie zostanie właściwie przygotowany.

Podczas pierwszego wypływu możliwe są przejściowe odchylenia proporcji dozowania. Dlatego producenci klejów mogą wymagać wyrównania początkowego podawania składników i odrzucenia części materiału.

Praktyczna procedura przygotowania układu

1. Sprawdź klej. Zweryfikuj termin przydatności, temperaturę i zalecane warunki aplikacji.
2. Potwierdź kompatybilność. Sprawdź kartusz, proporcję, układ tłoków i mieszacz.
3. Skontroluj opakowanie. Nie używaj uszkodzonego lub nieszczelnego kartusza.
4. Przygotuj wyloty. Usuń zamknięcie i wykonaj ewentualne wyrównanie wypływu zgodnie z instrukcją kleju.
5. Zamontuj mieszacz. Sprawdź prawidłowe osadzenie i zabezpieczenie połączenia.
6. Wykonaj początkowy wypływ. Odrzuć porcję wskazaną przez producenta lub przyjętą w zatwierdzonej procedurze.
7. Sprawdź mieszaninę. Wykonaj odpowiednią kontrolę wizualną i technologiczną.
8. Rozpocznij aplikację. Utrzymuj ustalone warunki i kontroluj długość przerw.

Film Melkib – jak przygotować klej 2K do aplikacji?

W filmie pokazujemy przygotowanie kleju dwuskładnikowego na przykładzie klejów metakrylowych Melkib. Materiał obejmuje wyrównanie początkowego wypływu składników, montaż dyszy mieszającej oraz przygotowanie klejonej powierzchni.

Film przedstawia przykład konkretnych produktów. Szczegółowa procedura uruchomienia i ilość materiału odrzucanego podczas przygotowania powinny być zgodne z wymaganiami producenta stosowanego kleju.

Czy zawsze trzeba odrzucić pierwsze 5 lub 10 ml kleju?

Nie ma jednej uniwersalnej ilości. Wymagana objętość zależy od kartusza, mieszacza, właściwości kleju i procedury przygotowania.

Przykładowo 3M w dokumentacji Scotch-Weld DP8610NS wskazuje na potrzebę wyrównania początkowego położenia tłoków oraz wypuszczenia materiału przez mieszacz do uzyskania jednorodnej mieszaniny.

Nie oznacza to, że identyczna procedura będzie właściwa dla każdego materiału dwuskładnikowego.

Czy czas życia mieszaniny określa dopuszczalną przerwę w dozowaniu?

Nie zawsze. Czas życia mieszaniny, czyli pot life, może być wyznaczany dla określonej objętości i temperatury.

Nie musi odpowiadać czasowi, przez jaki klej może pozostawać w mieszaczu bez ryzyka zatkania.

Przy częstych przerwach należy stosować zalecenia producenta albo ustalić dopuszczalny czas postoju w próbach technologicznych. Nie należy przepychać utwardzonego materiału na siłę.

Źródło: 3M – Dispensing Guide for Scotch-Weld DP8610NS.

Ile kleju zostaje w mieszaczu i jak wpływa to na koszty?

Przy produkcji seryjnej dobór mieszacza wpływa nie tylko na jakość, ale również na koszty materiałowe.

Po zakończeniu aplikacji część kleju pozostaje wewnątrz dyszy. Jeżeli mieszacz zostanie wymieniony wraz z zawartością, materiał ten staje się odpadem.

Dlatego przy częstych wymianach warto porównywać objętość wewnętrzną mieszaczy, a nie wyłącznie ich cenę.

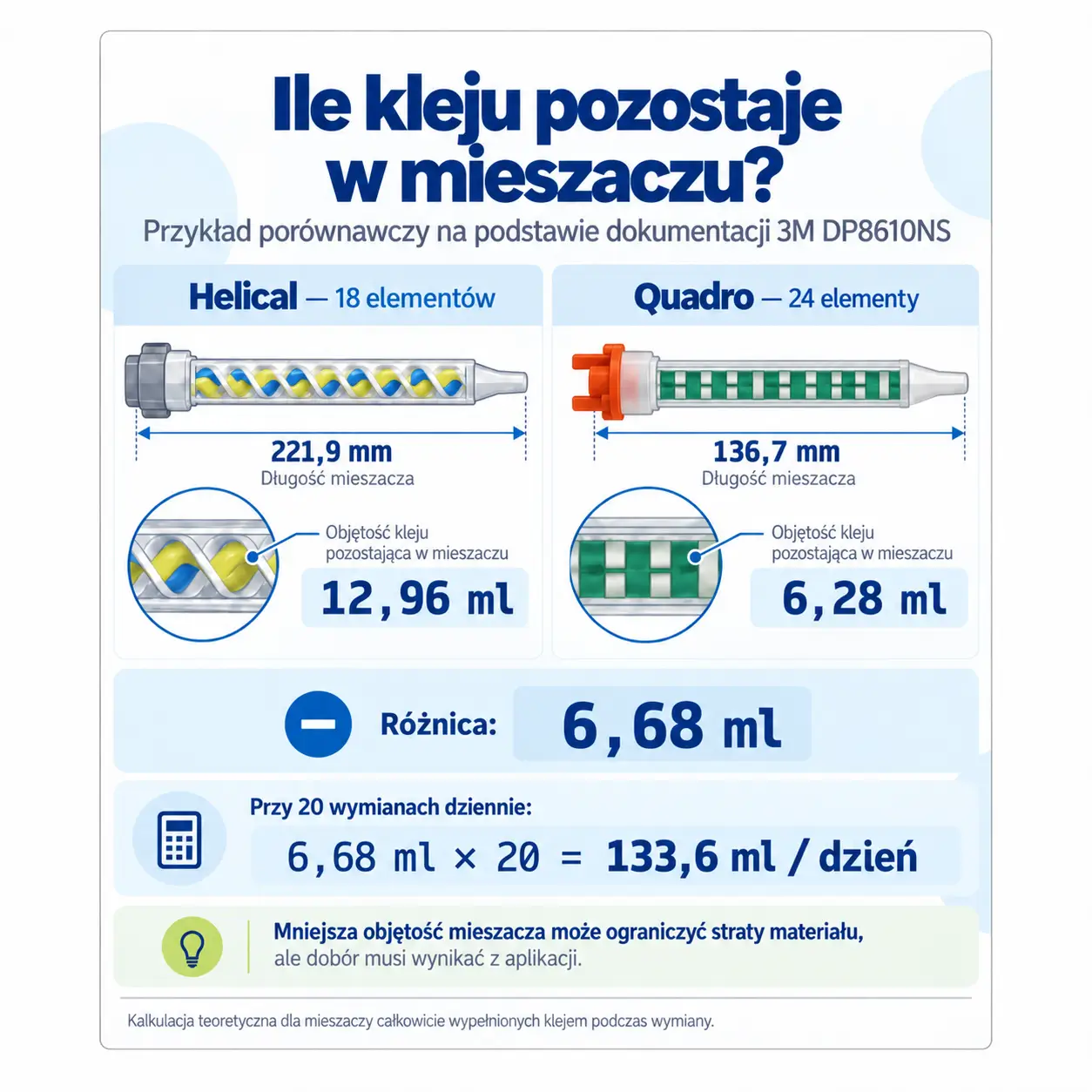

Przykład 3M – dwa mieszacze do tego samego kleju

W dokumentacji kleju 3M Scotch-Weld DP8610NS producent przedstawia dwa różne mieszacze przewidziane dla dużego formatu opakowania.

Źródło: 3M – Dispensing Guide DP8610NS, tabela Mixing Nozzles.

W tym konkretnym porównaniu Quadro ma więcej elementów, ale jest krótszy i ma mniejszą objętość wewnętrzną.

Różnica wynosi 6,68 ml na jeden mieszacz.

Ile materiału można zaoszczędzić przy wymianie mieszaczy?

Przy założeniu 20 wymian dziennie różnica 6,68 ml daje 133,6 ml dziennie. Przy 22 dniach pracy odpowiada to około 2,94 l miesięcznie.

Jest to kalkulacja teoretyczna dla dwóch konkretnych mieszaczy całkowicie wypełnionych klejem podczas wymiany. Rzeczywista ilość odpadu zależy od sposobu pracy i stopnia wypełnienia dysz.

Przykład nie oznacza, że każdy Quadro będzie bardziej ekonomiczny od każdego Helix.

Jak obliczyć całkowity koszt mieszaczy?

Uproszczony koszt materiału pozostającego w dyszach można policzyć następująco:

Koszt odpadu = objętość pozostającego kleju [ml] × liczba wymian × koszt 1 ml kleju [zł/ml].

Do porównania należy następnie dodać cenę mieszaczy, materiał odrzucany podczas uruchomienia, czas wymiany i ewentualne koszty braków produkcyjnych.

Tańszy mieszacz nie zawsze oznacza tańszy proces. Z drugiej strony droższy mieszacz nie musi być konieczny, jeśli alternatywa zapewnia odpowiednie parametry i zostanie prawidłowo zatwierdzona.

Oryginalne mieszacze Medmix czy alternatywy Melkib – co wybrać?

W zakładach produkcyjnych mieszacze statyczne są materiałami eksploatacyjnymi. Przy dużym zużyciu ich cena jednostkowa, dostępność i powtarzalność dostaw mogą istotnie wpływać na koszt procesu.

Melkib oferuje zarówno oryginalne mieszacze Medmix MIXPAC, jak i alternatywne produkty przeznaczone do popularnych systemów kartuszowych.

Oryginalny mieszacz zalecany przez producenta kleju jest naturalnym punktem wyjścia, szczególnie w procesie już zatwierdzonym technologicznie.

Alternatywny mieszacz warto rozważyć wtedy, gdy celem jest optymalizacja kosztów, poprawa dostępności lub standaryzacja osprzętu. Warunkiem jest potwierdzenie kompatybilności oraz jakości mieszania.

Medmix MBQX 05-16L i MFQX 08-24T – przykładowe alternatywy Melkib

Przedstawione pary należą do odpowiadających sobie rodzin konstrukcyjnych. Zestawienie nie jest deklaracją pełnej równoważności technologicznej. Przed zastosowaniem alternatywy należy sprawdzić zgodność przyłącza, geometrię, opory przepływu i jakość utwardzania kleju.

W ofercie znajduje się również Melkib MXFQX1024T – inny wariant mieszacza Quadro z rodziny F-System. Nie należy traktować większej średnicy jako automatycznej gwarancji lepszego mieszania.

Jak czytać oznaczenia alternatywnych mieszaczy Melkib?

W wybranych rodzinach stosowany jest system kodów nawiązujący do oznaczeń popularnych mieszaczy MIXPAC.

• Medmix MBQX 05-16L → Melkib MXBQX516L
• Medmix MFQX 08-24T → Melkib MXFQX824T

Oznaczenia pozwalają łatwiej identyfikować rodzinę konstrukcyjną i podstawowe parametry, jednak nie stanowią samodzielnego potwierdzenia pełnej zamienności.

Nie należy również tworzyć kolejnych kodów według tego schematu bez sprawdzenia, czy dany produkt faktycznie występuje w ofercie.

Kiedy pozostać przy oryginale, a kiedy rozważyć alternatywę?

Oryginalny Medmix będzie naturalnym wyborem, jeżeli konkretny indeks jest zalecany przez producenta kleju albo stanowi element zatwierdzonego procesu.

Alternatywa Melkib może być korzystna przy większym zużyciu, potrzebie konsolidacji dostaw lub ograniczenia kosztów eksploatacyjnych, pod warunkiem potwierdzenia parametrów.

Warto porównać nie tylko cenę, ale również jakość mieszania, objętość odpadu, siłę wyciskania i dostępność.

Sprawdź oryginalne i alternatywne mieszacze statyczne dostępne w Melkib.

Jak dobrać kompletny zestaw 2K? Dwa praktyczne przykłady

Przykład 1: kartusz 50 ml, proporcja 2:1, B-System

Technolog stosuje klej w kartuszu 50 ml z przyłączem B-System i proporcją objętościową 2:1.

Najpierw należy dobrać aplikator zgodny z formatem i konfiguracją tłoków. Jednym z modeli, które można rozważyć dla odpowiednich kartuszy 50 ml, jest COX MR 50.

Następnie wybiera się odpowiedni mieszacz B-System, np. z rodziny MBH lub MBQ.

Jeżeli producent kleju podaje zalecany mieszacz, powinien być punktem wyjścia. W innym przypadku trzeba sprawdzić geometrię, liczbę elementów i jakość mieszaniny.

Wniosek: zgodność pojemności 50 ml i proporcji 2:1 nie wystarcza. Należy również potwierdzić przyłącze i właściwości technologiczne.

Przykład 2: kartusz 490 ml, proporcja 10:1, F-System

Aplikator musi być zgodny z formatem kartusza oraz układem tłoków dla proporcji 10:1.

W odpowiednich konfiguracjach F-System można rozpatrywać mieszacze MFHX lub MFQX.

Przykładowym wariantem jest MFQX 08-24T albo odpowiednio zweryfikowana alternatywa MXFQX824T.

Jeżeli klej ma wysoką lepkość, należy dodatkowo sprawdzić średnicę mieszacza, wymaganą siłę wyciskania i oczekiwany wydatek.

Wniosek: wybór nie powinien opierać się wyłącznie na proporcji 10:1. Kluczowe są dokumentacja konkretnego materiału i rzeczywiste warunki pracy.

Jak sprawdzić zamiennik mieszacza przed wdrożeniem do produkcji?

Zmiana mieszacza może wpłynąć na opory dozowania, jednorodność mieszaniny i właściwości utwardzonego połączenia.

Przed wdrożeniem warto przeprowadzić próbę porównawczą:

1. Ustal punkt odniesienia. Zapisz stosowany klej, temperaturę, aplikator, dotychczasowy mieszacz i parametry dozowania.
2. Potwierdź zgodność mechaniczną. Sprawdź mocowanie, wloty, średnicę, liczbę elementów i zakończenie.
3. Porównaj dozowanie. Oceń wydatek, opór i stabilność ścieżki w porównywalnych warunkach.
4. Sprawdź jakość. Zweryfikuj wymieszanie, utwardzenie i wymagane właściwości połączenia.
5. Policz koszt całkowity. Uwzględnij cenę mieszaczy, odpady, czas wymiany i ewentualne poprawki.
6. Udokumentuj wynik. Zapisz zatwierdzony symbol i warunki stosowania nowego mieszacza.

W zastosowaniach odpowiedzialnych technicznie mogą być konieczne badania mechaniczne lub formalne zatwierdzenie zmiany procesu.

Podobny wygląd mieszaczy i brak widocznych smug nie potwierdzają pełnej równoważności technologicznej.

Lista kontrolna przed zakupem – jakie dane przygotować?

Jeśli nie masz pewności, jaki zestaw będzie odpowiedni, przygotuj:

• Nazwę kleju, producenta i kartę techniczną.
• Pojemność, proporcję i system kartusza.
• Zdjęcia wylotu oraz tylnej części kartusza.
• Oznaczenie obecnego mieszacza i model aplikatora.
• Temperaturę materiału, wymaganą ilość i kształt ścieżki.
• Częstotliwość aplikacji oraz rodzaj procesu.
• Opis problemu lub oczekiwanego usprawnienia. Na przykład nadmierny opór, nierówne mieszanie, wysoki koszt zużycia dysz albo potrzeba znalezienia alternatywy.

Najbardziej przydatne są: nazwa kleju, karta techniczna, zdjęcie przyłącza, proporcja składników i symbol dotychczasowego mieszacza.

FAQ – najczęstsze pytania o pistolety i mieszacze statyczne 2K

Czy każdy pistolet 50 ml pasuje do każdego kartusza 50 ml?

Nie. Należy sprawdzić geometrię kartusza, proporcję i zgodność układu tłoków. Sama pojemność nie wystarcza.

Czy mieszacz B-System można zastosować w kartuszu A-System?

Nie należy zakładać takiej możliwości. Systemy różnią się konstrukcją przyłączy. Ewentualne zastosowanie adaptera wymaga potwierdzenia kompatybilności całego układu.

Czy mieszacz MBQX 05-16L jest odpowiedni do kleju 1:1?

Nie należy wybierać go tylko na podstawie mocowania. Wariant MBQX 05-16L jest przewidziany dla określonych konfiguracji, m.in. 4:1 i 10:1. Do kleju 1:1 należy dobrać odpowiedni wariant według dokumentacji producenta.

Czy mieszacz do epoksydu nadaje się również do poliuretanu?

Może być odpowiedni w określonych warunkach, ale wymaga weryfikacji. Różnice lepkości, proporcji i właściwości reologicznych mogą wymagać innej geometrii.

Czy dłuższy mieszacz zawsze lepiej miesza?

Nie. Liczba elementów jest tylko jednym z parametrów. Znaczenie mają również geometria, średnica i właściwości materiału. Dłuższy mieszacz może zwiększać opory przepływu.

Czy można przyciąć końcówkę mieszacza?

Niektóre mieszacze mają końcówki stopniowane umożliwiające dostosowanie wylotu. Należy postępować zgodnie z instrukcją producenta i nie usuwać elementów części mieszającej bez sprawdzenia wpływu na proces.

Czy mieszacz statyczny można wykorzystać ponownie?

Możliwość dalszego używania zależy od kleju, czasu przerwy i instrukcji producenta. Jeśli materiał utwardził się w mieszaczu, zwykle konieczna jest wymiana. Nie należy przepychać utwardzonego materiału na siłę.

Czy alternatywne mieszacze Melkib mogą zastąpić oryginalne Medmix?

Wybrane mieszacze Melkib, m.in. MXBQX516L i MXFQX824T, można rozpatrywać jako alternatywy dla odpowiednich rodzin Medmix. Przed wdrożeniem należy jednak potwierdzić kompatybilność mechaniczną i jakość mieszania konkretnego kleju.

Dlaczego klej nie utwardza się mimo zastosowania właściwego mieszacza?

Przyczyną może być nieprawidłowa proporcja, błędny początkowy wypływ, problem z materiałem albo niewłaściwe warunki utwardzania. Należy sprawdzić cały proces, a nie wyłącznie dyszę.

Podsumowanie – jak dobrać mieszacz i aplikator do kleju 2K?

Dobór systemu 2K należy rozpocząć od identyfikacji konkretnego kleju i kartusza.

Pierwszy etap to kompatybilność mechaniczna: pojemność, format kartusza, proporcja składników, tłoki, aplikator i przyłącze mieszacza.

Drugi etap to poprawność technologiczna: geometria mieszacza, liczba elementów, średnica, lepkość składników, wymagany wydatek i jakość mieszaniny.

W produkcji seryjnej warto dodatkowo uwzględnić częstotliwość wymiany dysz, straty materiału i całkowity koszt procesu.

Oryginalny mieszacz zalecany przez producenta kleju jest dobrym punktem wyjścia. Alternatywy mogą pomagać w optymalizacji kosztów i zabezpieczeniu dostępności, ale ich zastosowanie powinno zostać odpowiednio zweryfikowane.

Najważniejsza zasada: mieszacz musi nie tylko pasować do kartusza, ale prawidłowo mieszać konkretny klej w rzeczywistych warunkach pracy.

Dobór pistoletu i mieszacza 2K – wsparcie techniczne Melkib

Nie wiesz, jaki mieszacz pasuje do Twojego kartusza? Potrzebujesz dobrać aplikator albo znaleźć alternatywę dla dotychczasowego mieszacza Medmix?

Prześlij nam nazwę kleju, kartę techniczną, proporcję składników oraz zdjęcie kartusza z widocznym wylotem. Jeśli stosujesz już mieszacz, podaj również jego oznaczenie.

Na tej podstawie pomożemy zidentyfikować system, zawęzić wybór kompatybilnych produktów i określić, czy przed wdrożeniem potrzebna jest próba technologiczna.

Przy regularnym zużyciu możemy również pomóc porównać oryginalne mieszacze Medmix z alternatywnymi produktami dostępnymi w Melkib, uwzględniając koszty, warunki dostaw i wymagania jakościowe.

Sprawdź mieszacze statyczne do klejów 2K, pistolety dozujące albo skorzystaj z doradztwa technicznego Melkib.

Źródła techniczne i dokumentacja producentów

1. medmix – MIXPAC Systems for Adhesives, Two-Component Industry Solutions. Katalog systemów A, B, C, F, K i Blueline oraz rodzin mieszaczy i aplikatorów.
2. medmix – Introduction into Mixing Technology. Zasady mieszania laminarnego oraz charakterystyka geometrii mieszaczy.
3. medmix – Parameters to Quantify Mixing Efficiency of Static Mixers. Parametry jakości mieszania, spadku ciśnienia i strat materiału.
4. Nordson EFD – How to Select a Static Mixer for Two-Part Fluids. Metodologia doboru mieszaczy i orientacyjne zakresy liczby elementów.
5. COX – MR 50 oraz COX – VBM 400X MR. Specyfikacje aplikatorów ręcznych, przełożenia i siły wyciskania.
6. Ritter – ACF Cartridge Systems. Konstrukcja kodowanych przyłączy i systemów mieszania.
7. 3M – Dispensing Guide for Scotch-Weld DP8610NS. Procedura przygotowania kartusza i porównanie parametrów dwóch mieszaczy.
8. Comparing flows of FENE-P, sPTT, and Giesekus model fluids in a helical static mixer, Journal of Non-Newtonian Fluid Mechanics, 2024. Badanie wpływu właściwości lepkosprężystych na przepływ w mieszaczu spiralnym.
9. Melkib – Jak używać klej dwuskładnikowy? Kleje metakrylowe Melkib, instrukcja użytkowania. Materiał instruktażowy pokazujący przygotowanie i aplikację kleju 2K.
