Fischer DuoXpand 10 x 200 FUS kołek ramowy z wkrętem TX40/SW13 ocynkowanym galwanicznie 50 sztuk
Kod produktu: 00562173
Wystaw opinię o produkcie
— doręczenie zwykle w 1 dzień roboczy od momentu wysyłki
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Produkty powiązane
Gwarancja bezpiecznego zakupu
Opis produktu
Fischer DuoXpand 10 x 200 FUS – długi kołek ramowy z wkrętem sześciokątnym
Fischer DuoXpand 10 x 200 FUS to kompletne mocowanie ramowe przeznaczone do montażu przelotowego w betonie, murze oraz innych podłożach objętych dokumentacją systemu. Wariant o długości 200 mm jest przeznaczony do mocowania elementów o większej grubości i przy najmniejszej przewidzianej głębokości zakotwienia oferuje długość użytkową do 150 mm.

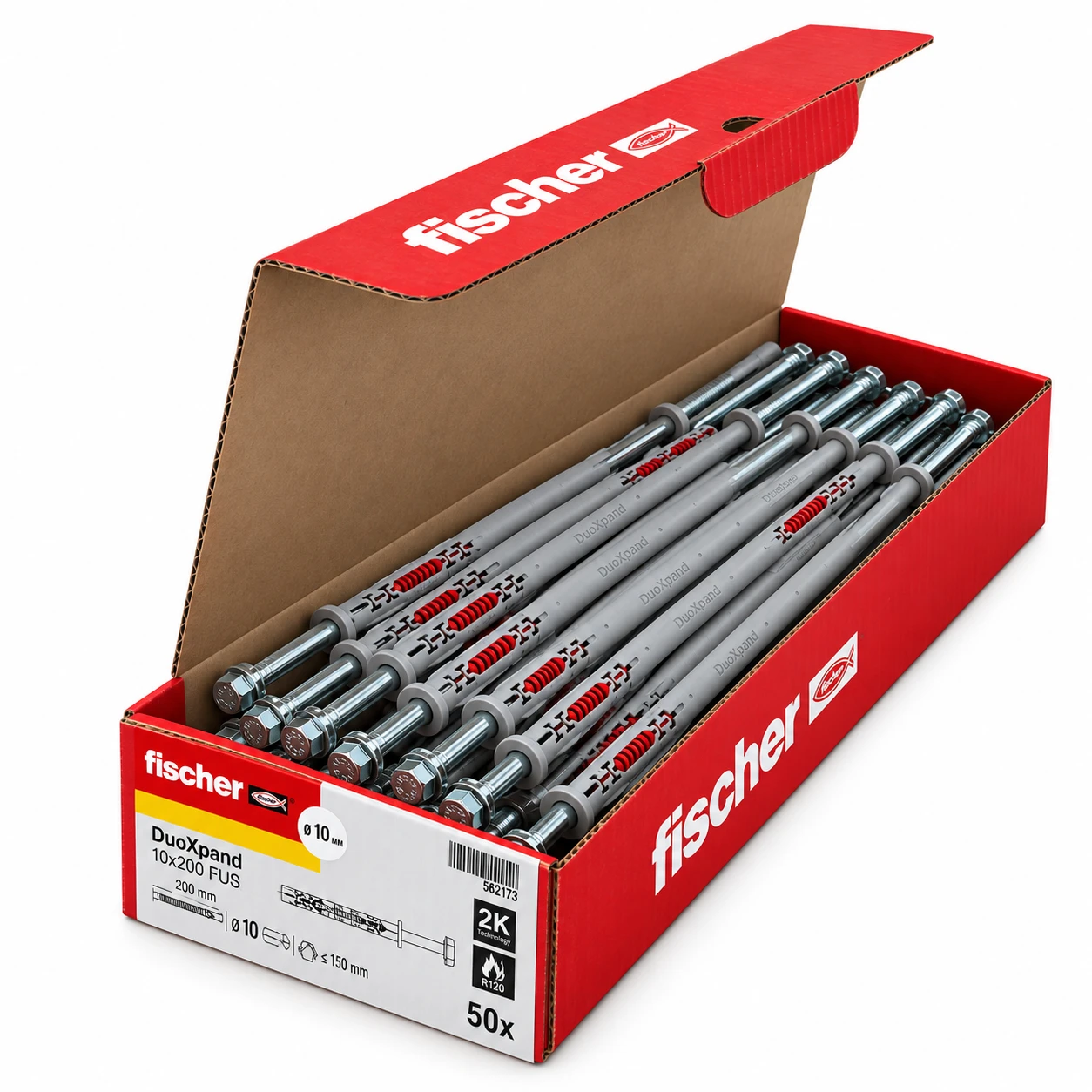

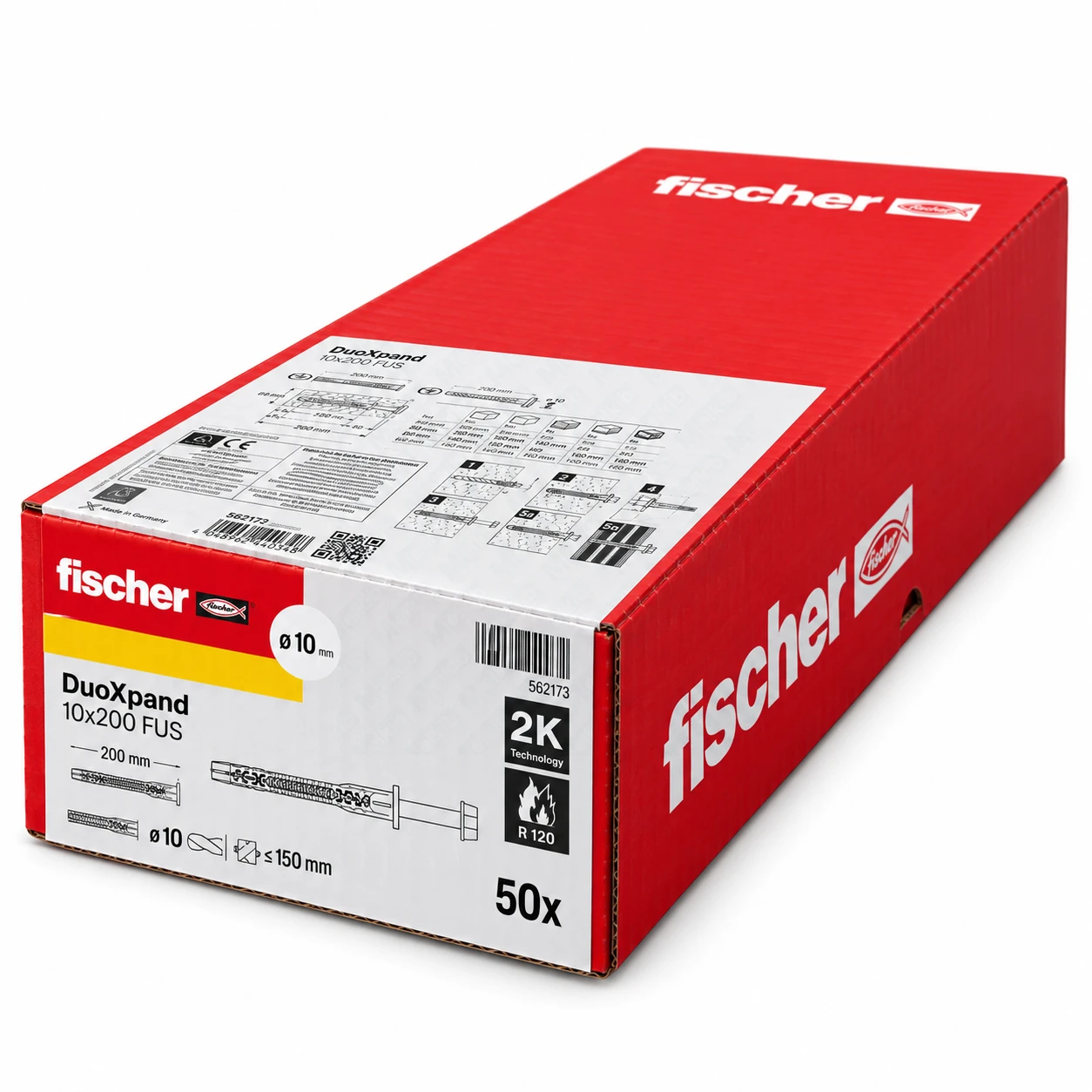

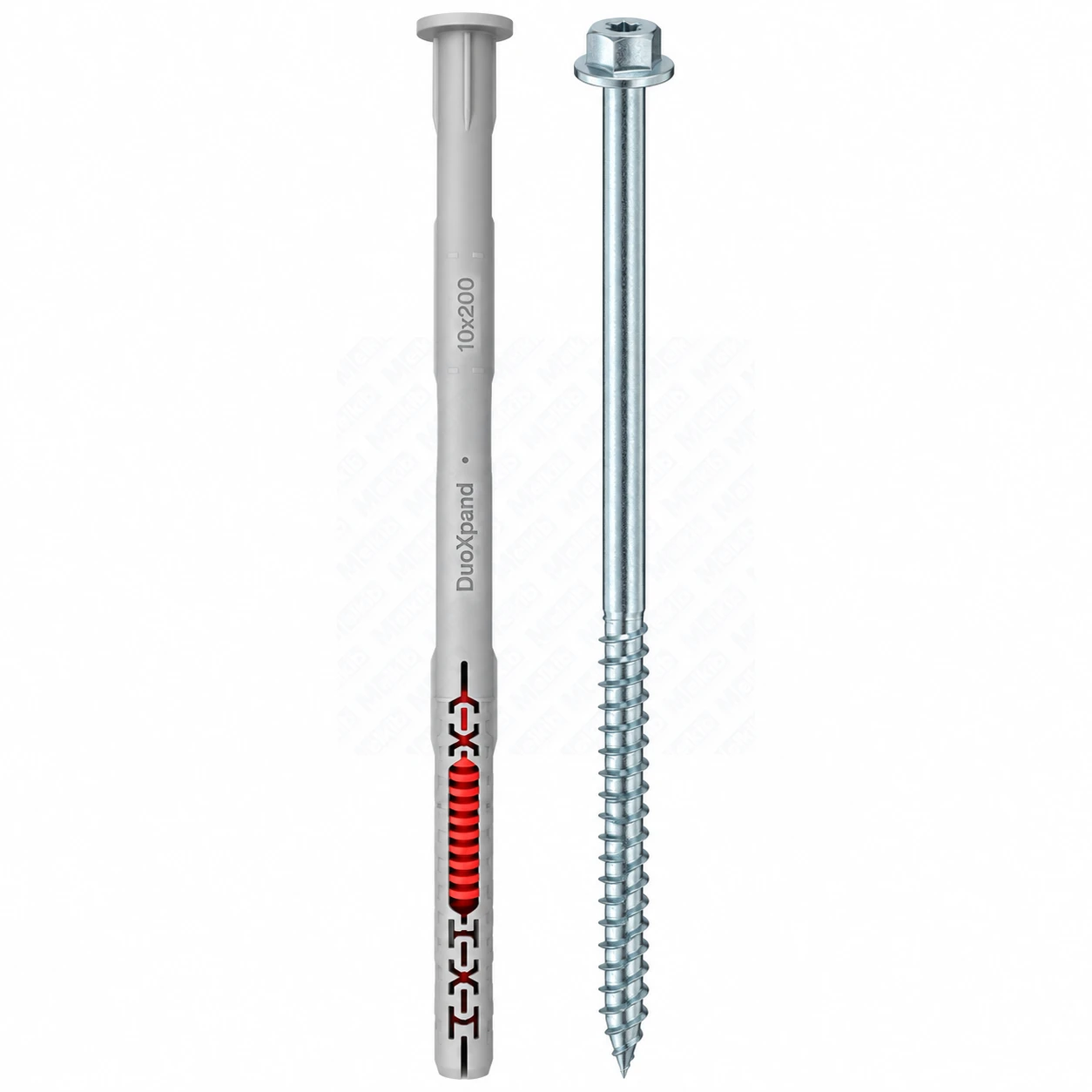

Opakowanie zawiera 50 kompletnych mocowań: 50 kołków DuoXpand 10 x 200 mm oraz 50 dopasowanych wkrętów Ø7,0 x 209 mm. Wkręt wykonany jest ze stali ocynkowanej galwanicznie i posiada łeb sześciokątny SW13, gniazdo TX40 oraz zintegrowaną podkładkę.
Wariant 200 mm – do grubszych mocowanych elementów
DuoXpand 10 x 200 FUS umożliwia dobór kilku konfiguracji montażowych. Przy nominalnej głębokości zakotwienia 50 mm maksymalna długość użytkowa wynosi 150 mm. Przy zakotwieniu 70 mm wynosi 130 mm, przy 140 mm – 60 mm, a przy 160 mm – 40 mm.
Dzięki temu jeden wariant może być dobrany zarówno do grubszego mocowanego elementu, jak i do sytuacji wymagającej większej głębokości osadzenia w podłożu.
Dwukomponentowa konstrukcja DuoXpand
Kołek wykorzystuje połączenie dwóch materiałów oraz specjalną geometrię lameli. Szary korpus odpowiada za stabilność mechaniczną, natomiast bardziej elastyczny komponent wspiera kontrolowane rozpieranie w podłożu.
W materiałach pełnych kołek rozpiera się równomiernie, natomiast w murach z pustkami jego geometria pomaga wytworzyć stabilne mocowanie przy ograniczeniu obciążeń działających na cienkie ścianki materiału.
Zastosowanie DuoXpand 10 x 200 FUS
System może być stosowany między innymi do podkonstrukcji elewacyjnych, dachowych i stropowych, okien, drzwi, bram, belek, wsporników metalowych, szaf, szafek wiszących, kanałów oraz tras kablowych.
Europejska Ocena Techniczna ETA-21/0324 obejmuje wielopunktowe zamocowania systemów niekonstrukcyjnych w betonie i murze. Producent wskazuje również beton komórkowy oraz inne określone materiały budowlane. Dodatkowa ETA-22/0186 dotyczy zakresu sejsmicznego DuoXpand 10.
Wkręt FUS – TX40 i SW13
Wersja FUS jest wyposażona we wkręt z łbem sześciokątnym i zintegrowaną podkładką. Wkręt można napędzać kluczem lub nasadką SW13 albo poprzez gniazdo TX40. Taka konstrukcja jest szczególnie praktyczna przy mocowaniu elementów metalowych.
Montaż przelotowy
DuoXpand 10 x 200 FUS jest przeznaczony do montażu przelotowego. Wymagany jest otwór o średnicy 10 mm, a minimalna głębokość otworu wynosi 210 mm.
Dane techniczne
| Parametr | Wartość |
|---|---|
| Producent | fischer |
| Seria | DuoXpand |
| Wariant | 10 x 200 FUS |
| Numer artykułu producenta | 562173 |
| Średnica kołka / wiertła | 10 mm |
| Długość kołka | 200 mm |
| Wkręt | Ø7,0 x 209 mm |
| Materiał wkręta | stal ocynkowana galwanicznie |
| Napęd | TX40 / SW13 |
| Zakotwienie / długość użytkowa – konfiguracja 1 | 50 / 150 mm |
| Zakotwienie / długość użytkowa – konfiguracja 2 | 70 / 130 mm |
| Zakotwienie / długość użytkowa – konfiguracja 3 | 140 / 60 mm |
| Zakotwienie / długość użytkowa – konfiguracja 4 | 160 / 40 mm |
| Minimalna głębokość otworu przy montażu przelotowym | 210 mm |
| Typ montażu | przelotowy |
| Opakowanie | 50 kompletnych mocowań |
| GTIN / EAN | 4048962440348 |
| Europejska Ocena Techniczna | ETA-21/0324 |
| Dodatkowa Europejska Ocena Techniczna | ETA-22/0186 |
| Deklaracja właściwości użytkowych | DoP No. 0347 |
Dobór zamocowania
Maksymalna grubość mocowanego elementu zależy od wybranej głębokości zakotwienia. Dla wariantu 200 mm dostępne są konfiguracje 50/150 mm, 70/130 mm, 140/60 mm oraz 160/40 mm. Nośność należy dobierać do konkretnego materiału podłoża, rozstawu mocowań, odległości od krawędzi i warunków obciążenia zgodnie z odpowiednią ETA.
FAQ
Co znajduje się w opakowaniu 00562173?
Opakowanie zawiera 50 kołków DuoXpand 10 x 200 mm oraz 50 dopasowanych wkrętów Ø7,0 x 209 mm, czyli 50 kompletnych mocowań.
Jak gruby element można zamocować wariantem 10 x 200 FUS?
Przy zakotwieniu 50 mm maksymalna długość użytkowa wynosi 150 mm. Dostępne są również konfiguracje 70/130 mm, 140/60 mm oraz 160/40 mm.
Jakie wiertło jest potrzebne?
Do DuoXpand 10 x 200 FUS stosuje się wiertło o średnicy 10 mm.
Jak głęboki powinien być otwór?
Minimalna głębokość otworu przy montażu przelotowym wynosi 210 mm.
Jak dokręca się wkręt?
Wkręt posiada łeb sześciokątny SW13 oraz gniazdo TX40.
Czy DuoXpand nadaje się do betonu komórkowego?
Tak. Producent wymienia beton komórkowy wśród materiałów budowlanych dla systemu DuoXpand, przy zachowaniu właściwych parametrów montażowych i dokumentacji technicznej.
