Fischer FH II 10/25 H kotwa tulejowa do dużych obciążeń z nakrętką kołpakową do betonu 50 sztuk
Kod produktu: 00503140
Wystaw opinię o produkcie
— doręczenie zwykle w 1 dzień roboczy od momentu wysyłki
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Gwarancja bezpiecznego zakupu
Opis produktu

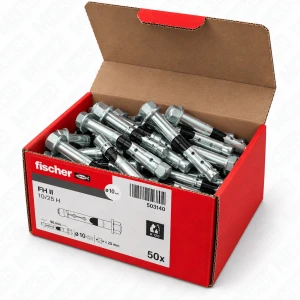

Fischer FH II 10/25 H – kotwa tulejowa do dużych obciążeń z nakrętką kołpakową 50 sztuk
Fischer FH II 10/25 H to stalowa kotwa tulejowa do dużych obciążeń przeznaczona do wykonywania stabilnych mocowań w betonie. Wersja H jest wyposażona w nakrętkę kołpakową, dzięki czemu po zamontowaniu połączenie ma estetyczne i osłonięte zakończenie.
Wariant 503140 jest przeznaczony do montażu przelotowego. Stosuje się w nim wiertło o średnicy 10 mm, minimalna głębokość otworu montażowego wynosi 80 mm, a maksymalna grubość mocowanego elementu to 25 mm. Opakowanie zawiera 50 sztuk.
Do czego służy Fischer FH II 10/25 H?
Kotwa FH II-H została zaprojektowana do mocowania elementów konstrukcyjnych i wyposażenia w betonie zarysowanym i niezarysowanym. Fischer wskazuje serię FH II-H między innymi do mocowania balustrad, wsporników, konstrukcji stalowych, drabin, tras kablowych, maszyn, bram, fasad oraz krat.
Kotwa jest objęta Europejską Oceną Techniczną do stosowania w betonie klas od C20/25 do C50/60, zarówno zarysowanym, jak i niezarysowanym. Producent wskazuje również możliwość stosowania w betonie C12/15 oraz w kamieniu naturalnym o zwartej strukturze, przy czym dobór mocowania powinien być każdorazowo zweryfikowany dla konkretnego podłoża i obciążenia.
Jak działa kotwa tulejowa FH II?
Fischer FH II jest kotwą rozporową przeznaczoną do montażu przelotowego. Po umieszczeniu kotwy w otworze i dokręceniu jej odpowiednim momentem stożek zostaje wciągnięty do tulei rozporowej. Tuleja dociska się do ścianek otworu, tworząc mechaniczne zakotwienie w betonie.
Czarny pierścień z tworzywa sztucznego zapobiega obracaniu się kotwy podczas dokręcania i pełni funkcję strefy przejmującej przemieszczenia. Dzięki temu mocowany element jest skutecznie dociągany do podłoża.
Najważniejsze zalety Fischer FH II 10/25 H
- kotwa tulejowa do dużych obciążeń,
- przeznaczona do betonu zarysowanego i niezarysowanego,
- montaż przelotowy ułatwiający instalację przez mocowany element,
- maksymalna grubość mocowanego elementu do 25 mm,
- średnica otworu 10 mm,
- gwint M6,
- nakrętka kołpakowa zapewniająca estetyczne zakończenie mocowania,
- konstrukcja połączenia śruby i tulei zapewniająca wysoką nośność przy obciążeniach ścinających,
- zoptymalizowana geometria ułatwiająca montaż,
- Europejska Ocena Techniczna dla systemu FH II.
Zastosowanie
- balustrady,
- klatki schodowe,
- wsporniki,
- konstrukcje stalowe,
- drabiny,
- trasy kablowe,
- maszyny,
- bramy,
- fasady,
- kraty i inne elementy wymagające trwałego mocowania w betonie.
Montaż Fischer FH II 10/25 H
W podłożu należy wykonać otwór wiertłem o średnicy 10 mm. Dla wariantu FH II 10/25 H minimalna głębokość otworu przy montażu przelotowym wynosi 80 mm. Kotwę umieszcza się przez mocowany element w przygotowanym otworze, a następnie dokręca zgodnie z wymaganiami producenta.
Wariant 10/25 H jest przeznaczony do mocowania elementów o maksymalnej grubości 25 mm. Do obsługi nakrętki stosowany jest klucz 13 mm.
Dane techniczne Fischer FH II 10/25 H
| Parametr | Wartość |
|---|---|
| Producent | fischer |
| Seria | FH II-H |
| Wariant | FH II 10/25 H |
| Numer artykułu producenta | 503140 |
| Typ mocowania | stalowa kotwa tulejowa do dużych obciążeń |
| Rodzaj zakończenia | nakrętka kołpakowa |
| Sposób montażu | montaż przelotowy |
| Średnica wiertła d0 | 10 mm |
| Minimalna głębokość otworu przy montażu przelotowym h2 | 80 mm |
| Maksymalna grubość mocowanego elementu tfix | 25 mm |
| Gwint | M6 |
| Rozmiar klucza | 13 mm |
| Podłoże objęte oceną techniczną | beton C20/25–C50/60 zarysowany i niezarysowany |
| Inne podłoża wskazane przez producenta | beton C12/15, kamień naturalny o zwartej strukturze |
| Europejska Ocena Techniczna | ETA-07/0025 |
| Deklaracja właściwości użytkowych | DoP No. 0197 |
| Opakowanie | pudełko składane |
| Ilość w opakowaniu | 50 sztuk |
Przechowywanie
Producent nie podaje dla tego mechanicznego mocowania szczególnych warunków ani zakresu temperatur przechowywania.
Dobór właściwego wariantu FH II
Oznaczenie 10/25 identyfikuje konkretny wariant systemu FH II-H: średnica wiertła wynosi 10 mm, a maksymalna grubość mocowanego elementu 25 mm. Litera H oznacza wykonanie z nakrętką kołpakową. W rodzinie FH II dostępne są również inne zakończenia i rozmiary, dlatego przed zakupem należy dobrać wariant do grubości mocowanego elementu, rodzaju podłoża i przewidywanych obciążeń.
Uwaga: aktualna tabela wariantów fischer dla numeru artykułu 503140 nie wykazuje aprobaty dla stref sejsmicznych C1/C2. Z tego względu tej konkretnej wersji FH II 10/25 H nie należy opisywać jako wariantu z potwierdzoną aprobatą sejsmiczną C1/C2.
FAQ – Fischer FH II 10/25 H
Czy Fischer FH II 10/25 H nadaje się do betonu zarysowanego?
Tak. System FH II-H jest przeznaczony do mocowania w betonie zarysowanym i niezarysowanym. Europejska Ocena Techniczna obejmuje beton klas C20/25–C50/60.
Jaką średnicę otworu należy wykonać?
Dla wariantu FH II 10/25 H wymagane jest wiertło o średnicy 10 mm.
Jaka jest minimalna głębokość otworu?
Przy montażu przelotowym producent podaje minimalną głębokość otworu 80 mm.
Jak gruby element można zamocować kotwą FH II 10/25 H?
Maksymalna grubość mocowanego elementu dla tego wariantu wynosi 25 mm.
Jaki gwint ma FH II 10/25 H?
Wariant 503140 ma gwint M6 i jest obsługiwany kluczem 13 mm.
Co oznacza litera H w nazwie FH II 10/25 H?
Litera H oznacza wersję zakończoną nakrętką kołpakową. Takie rozwiązanie zapewnia osłonięte i estetyczne zakończenie widocznego mocowania.
Czy FH II 10/25 H 503140 ma aprobatę sejsmiczną C1/C2?
Aktualna tabela producenta dla dokładnego wariantu 503140 nie wykazuje aprobaty sejsmicznej C1/C2. Dlatego nie przypisujemy tej konkretnej wersji takiego parametru, nawet jeśli inne warianty rodziny FH II-H posiadają takie dopuszczenia.
Ile kotew znajduje się w opakowaniu?
Fabryczne pudełko wariantu Fischer FH II 10/25 H 503140 zawiera 50 sztuk.
