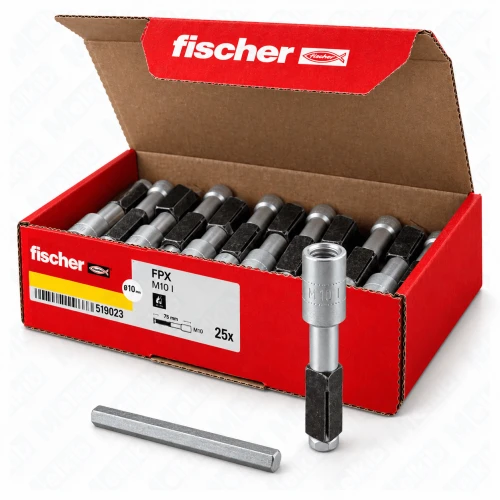

Fischer FPX M10-I kotwa do gazobetonu z gwintem wewnętrznym M10 25 sztuk
Kod produktu: 00519023
Wystaw opinię o produkcie
— doręczenie zwykle w 1 dzień roboczy od momentu wysyłki
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Produkty powiązane
Gwarancja bezpiecznego zakupu
Opis produktu
Fischer FPX M10-I – kotwa z gwintem wewnętrznym M10 do gazobetonu
Fischer FPX M10-I to stalowa kotwa mechaniczna przeznaczona do wykonywania zamocowań w autoklawizowanym betonie komórkowym. Wariant M10 tworzy punkt mocujący z gwintem wewnętrznym M10, do którego można dobrać odpowiednią śrubę lub inny kompatybilny element gwintowany.
System FPX-I wykorzystuje rozpieranie w czterech kierunkach. Podczas osadzania elementy rozpierające tworzą podcięcie w gazobetonie, a konstrukcja tulei pomaga ograniczyć obracanie się kotwy w otworze.
FPX M10-I – punkt mocujący z gwintem M10
Wariant FPX M10-I należy dobrać wtedy, gdy projektowane połączenie wymaga gwintu wewnętrznego M10. Producent przewiduje dla współpracującego elementu M10 głębokość wkręcania od 10 do 15 mm. Dobór długości śruby lub elementu gwintowanego powinien uwzględniać również geometrię mocowanego elementu.
Zastosowanie w gazobetonie
System FPX-I jest przeznaczony do zamocowań w autoklawizowanym betonie komórkowym. Może być stosowany między innymi przy montażu stropów podwieszanych, tras kablowych, rurociągów, kanałów wentylacyjnych, balustrad i poręczy, wsporników, szafek oraz innych elementów wymagających trwałego punktu mocującego z gwintem M10.
Zakres zastosowania należy dobierać zgodnie z ETA-12/0456 oraz aktualnymi danymi technicznymi producenta dla konkretnego podłoża i konfiguracji zamocowania.
Montaż FPX M10-I
Dla wariantu FPX M10-I producent przewiduje otwór o średnicy 10 mm. Minimalna głębokość otworu wynosi 95 mm, długość kotwy 75 mm, a minimalna głębokość zakotwienia 70 mm.
Moment montażowy wynosi 3 Nm. Szczegółowe rozstawy, odległości od krawędzi i dopuszczalne obciążenia należy dobierać na podstawie ETA-12/0456 oraz aktualnych tabel producenta.
Dane techniczne
| Parametr | Wartość |
|---|---|
| Producent | fischer |
| Model | FPX M10-I |
| Numer artykułu producenta | 519023 |
| Gwint wewnętrzny | M10 |
| Materiał | stal |
| Powłoka | ocynk galwaniczny |
| Średnica wiertła d0 | 10 mm |
| Długość kotwy | 75 mm |
| Minimalna głębokość zakotwienia hef | 70 mm |
| Minimalna głębokość otworu h1 | 95 mm |
| Minimalna głębokość wkręcenia elementu M10 | 10 mm |
| Maksymalna głębokość wkręcenia elementu M10 | 15 mm |
| Moment montażowy | 3 Nm |
| Podłoże | gazobeton / autoklawizowany beton komórkowy |
| Opakowanie | 25 kotew |
| GTIN / EAN | 4048962158373 |
| Europejska Ocena Techniczna | ETA-12/0456 |
Przechowywanie
W sprawdzonych danych producenta dla FPX M10-I nie wskazano szczególnego zakresu temperatury ani odrębnych warunków przechowywania.
Dobór zamocowania
Rozmiar gwintu M10 nie określa samodzielnie dopuszczalnej nośności. Parametry zamocowania zależą między innymi od właściwości gazobetonu, geometrii podłoża, rozstawu kotew, odległości od krawędzi oraz kierunku obciążenia.
FAQ
Jaki gwint ma Fischer FPX M10-I?
Kotwa posiada gwint wewnętrzny M10.
Jak głęboko wkręca się element M10?
Przewidziana głębokość wkręcania wynosi od 10 do 15 mm.
Jakie wiertło jest potrzebne?
Dla FPX M10-I wymagany jest otwór o średnicy 10 mm.
Jak głęboki powinien być otwór?
Minimalna głębokość otworu wynosi 95 mm, a minimalna głębokość zakotwienia 70 mm.
Jaki jest moment montażowy?
Na etykiecie wariantu FPX M10-I podano moment montażowy 3 Nm.
Ile kotew znajduje się w opakowaniu 00519023?
Opakowanie zawiera 25 kotew Fischer FPX M10-I.
