Fischer UltraCut FBS II 10 x 100 45/35/15 US śruba do betonu z podkładką 50 sztuk
Kod produktu: 00536862
Wystaw opinię o produkcie
— doręczenie zwykle w 1 dzień roboczy od momentu wysyłki
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Gwarancja bezpiecznego zakupu
Opis produktu

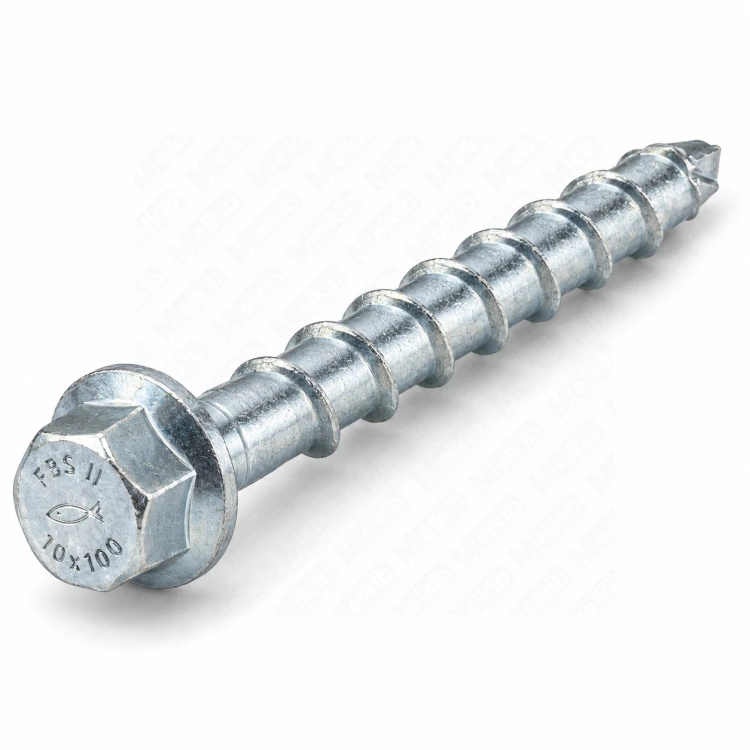

Fischer UltraCut FBS II 10 x 100 US – śruba do betonu z podkładką
Fischer UltraCut FBS II 10 x 100 45/35/15 US to stalowa, ocynkowana galwanicznie śruba do bezpośredniego mocowania w betonie. Wersja US ma łeb sześciokątny SW15 oraz zintegrowaną podkładkę, dzięki czemu dobrze sprawdza się przy mocowaniu profili, płyt, konsol i innych elementów wymagających dużej powierzchni docisku.
Wariant 536862 pozwala pracować z trzema nominalnymi głębokościami zakotwienia. Przy zakotwieniu 55 mm maksymalna grubość mocowanego elementu wynosi 45 mm, przy 65 mm – 35 mm, a przy 85 mm – 15 mm. Oznaczenie 45/35/15 w nazwie produktu odnosi się właśnie do tych dopuszczalnych grubości elementu mocowanego.
Zastosowanie UltraCut FBS II
Śruba jest przeznaczona przede wszystkim do wykonywania zamocowań w betonie. Producent wskazuje między innymi balustrady, konsole i płyty podstawy, profile metalowe, systemy regałowe, bariery ochronne, mocowanie progów i belek, podpory szalunkowe oraz tymczasowe zamocowania wyposażenia budowy.
ETA-15/0352 obejmuje zastosowanie w betonie zarysowanym i niezarysowanym C20/25–C50/60. Producent wskazuje również przydatność do betonu C12/15, a dla określonych zastosowań system posiada dodatkowe oceny techniczne. Dobór nośności zawsze należy wykonywać według odpowiedniego ETA i aktualnych tabel obciążeń.
Trzy konfiguracje montażu w jednej śrubie
UltraCut FBS II 10 x 100 może być instalowana z nominalną głębokością zakotwienia 55, 65 albo 85 mm. Pozwala to wykorzystać jeden wariant śruby do mocowanych elementów o różnej grubości bez zmiany długości samego łącznika.
Dla tej wersji maksymalna grubość mocowanego elementu wynosi odpowiednio 45, 35 lub 15 mm. Śruba ma długość 100 mm, a minimalna głębokość otworu przy montażu przelotowym wynosi 110 mm.
Montaż śruby FBS II 10 x 100 US

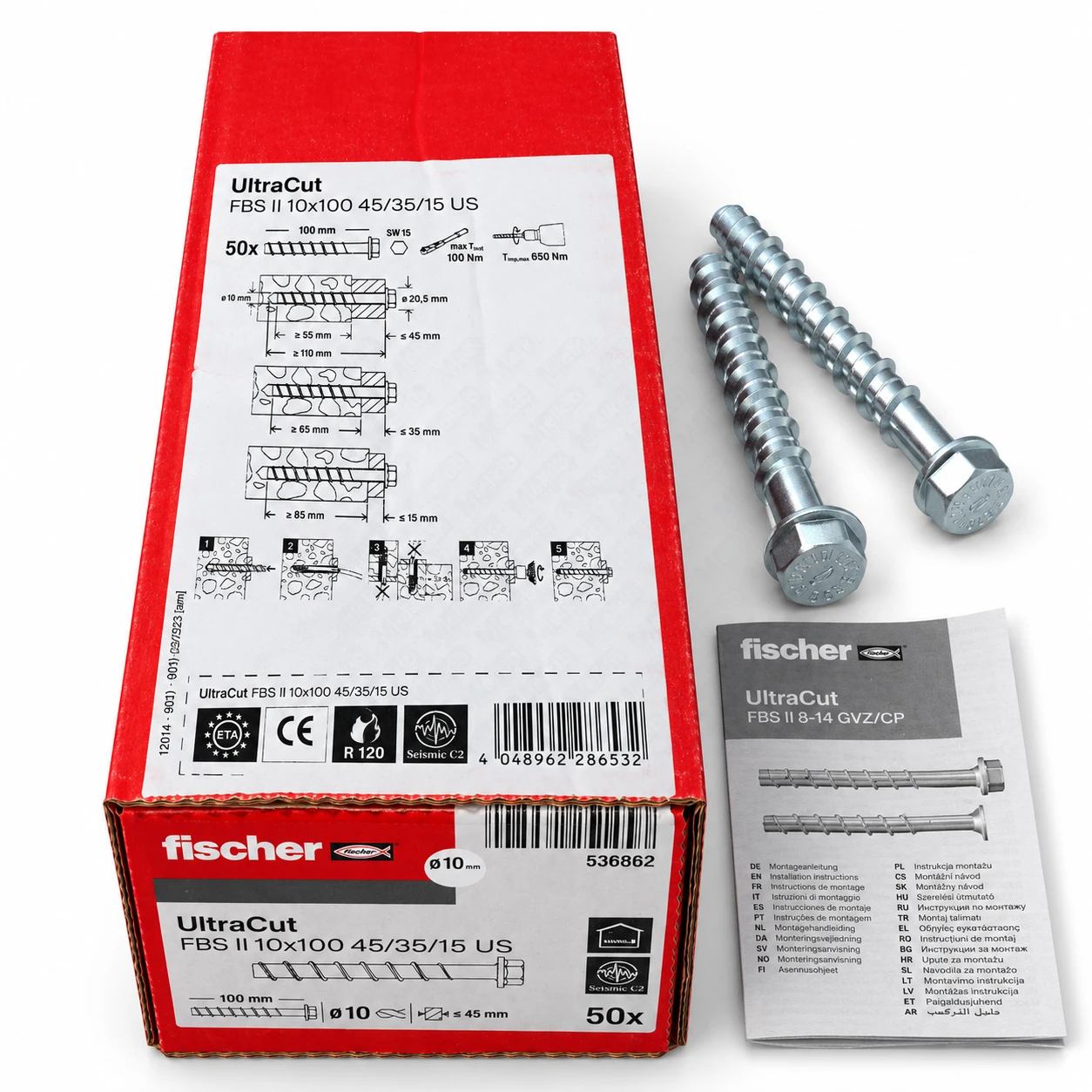

Do wykonania otworu należy zastosować wiertło o średnicy 10 mm. Śruba jest przeznaczona do montażu przelotowego i współpracuje z kluczem lub nasadką SW15. Na etykiecie konkretnego wariantu podano maksymalny moment montażowy 100 Nm oraz maksymalny moment dla zakrętarki udarowej 650 Nm.
Producent zaleca odpowiednią zakrętarkę udarową z nasadką przystosowaną do pracy udarowej. Prawidłowe osadzenie następuje wtedy, gdy łeb śruby przylega do mocowanego elementu i dalsze dokręcanie nie jest możliwe. Szczegółowy sposób wykonywania i czyszczenia otworu zależy od kierunku wiercenia i należy go stosować zgodnie z instrukcją montażu producenta.
Dane techniczne
| Parametr | Wartość |
|---|---|
| Producent | fischer |
| Seria | UltraCut FBS II |
| Wariant | 10 x 100 45/35/15 US |
| Numer artykułu producenta | 536862 |
| Typ | śruba do betonu z łbem sześciokątnym i zintegrowaną podkładką |
| Materiał | stal ocynkowana galwanicznie |
| Długość | 100 mm |
| Nominalna średnica otworu d0 | 10 mm |
| Nominalny wymiar śruby wg danych producenta | 12 x 100 mm |
| Średnica zewnętrzna da | 12,5 mm |
| Średnica łba | 20,5 mm |
| Wysokość łba | 9,9 mm |
| Napęd | SW15 |
| Nominalna głębokość zakotwienia / maks. grubość elementu – wariant 1 | 55 / 45 mm |
| Nominalna głębokość zakotwienia / maks. grubość elementu – wariant 2 | 65 / 35 mm |
| Nominalna głębokość zakotwienia / maks. grubość elementu – wariant 3 | 85 / 15 mm |
| Maksymalna grubość mocowanego elementu | 45 mm |
| Minimalna głębokość otworu przy montażu przelotowym | 110 mm |
| Maksymalny moment montażowy wg etykiety | 100 Nm |
| Maksymalny moment zakrętarki udarowej wg etykiety | 650 Nm |
| Klasa sejsmiczna | C1 / C2 |
| Odporność ogniowa | R120 |
| Opakowanie | 50 sztuk |
| GTIN / EAN | 4048962251456 |
| Europejska Ocena Techniczna – beton | ETA-15/0352 |
| Deklaracja właściwości użytkowych – beton | DoP No. 0227 |
Przechowywanie
Producent nie podaje dla tego wariantu szczególnego zakresu temperatury przechowywania. Produkt należy chronić przed warunkami, które mogłyby powodować uszkodzenie mechaniczne lub korozję powłoki przed montażem.
Dobór i bezpieczeństwo zamocowania
Dopuszczalne obciążenia zależą między innymi od klasy i stanu betonu, głębokości zakotwienia, rozstawu śrub, odległości od krawędzi i kierunku obciążenia. W zamocowaniach odpowiedzialnych należy stosować parametry wynikające z ETA-15/0352 oraz aktualnej dokumentacji technicznej fischer.
FAQ
Co oznacza 45/35/15 w nazwie FBS II 10 x 100?
Są to maksymalne grubości mocowanego elementu dla trzech dopuszczonych nominalnych głębokości zakotwienia: 55/45 mm, 65/35 mm oraz 85/15 mm.
Jakie wiertło jest potrzebne do UltraCut FBS II 10 x 100?
Dla tego wariantu producent przewiduje otwór o nominalnej średnicy 10 mm.
Jak głęboki powinien być otwór?
Minimalna głębokość otworu przy montażu przelotowym wynosi 110 mm.
Co oznacza wersja US?
Wariant US ma łeb sześciokątny ze zintegrowaną podkładką.
Jakiej nasadki wymaga ta śruba?
Wariant 536862 ma napęd sześciokątny SW15.
Czy śruba nadaje się do betonu zarysowanego?
Tak. ETA-15/0352 obejmuje mocowanie w betonie zarysowanym i niezarysowanym w zakresie określonym w ocenie technicznej.
Ile śrub znajduje się w opakowaniu 00536862?

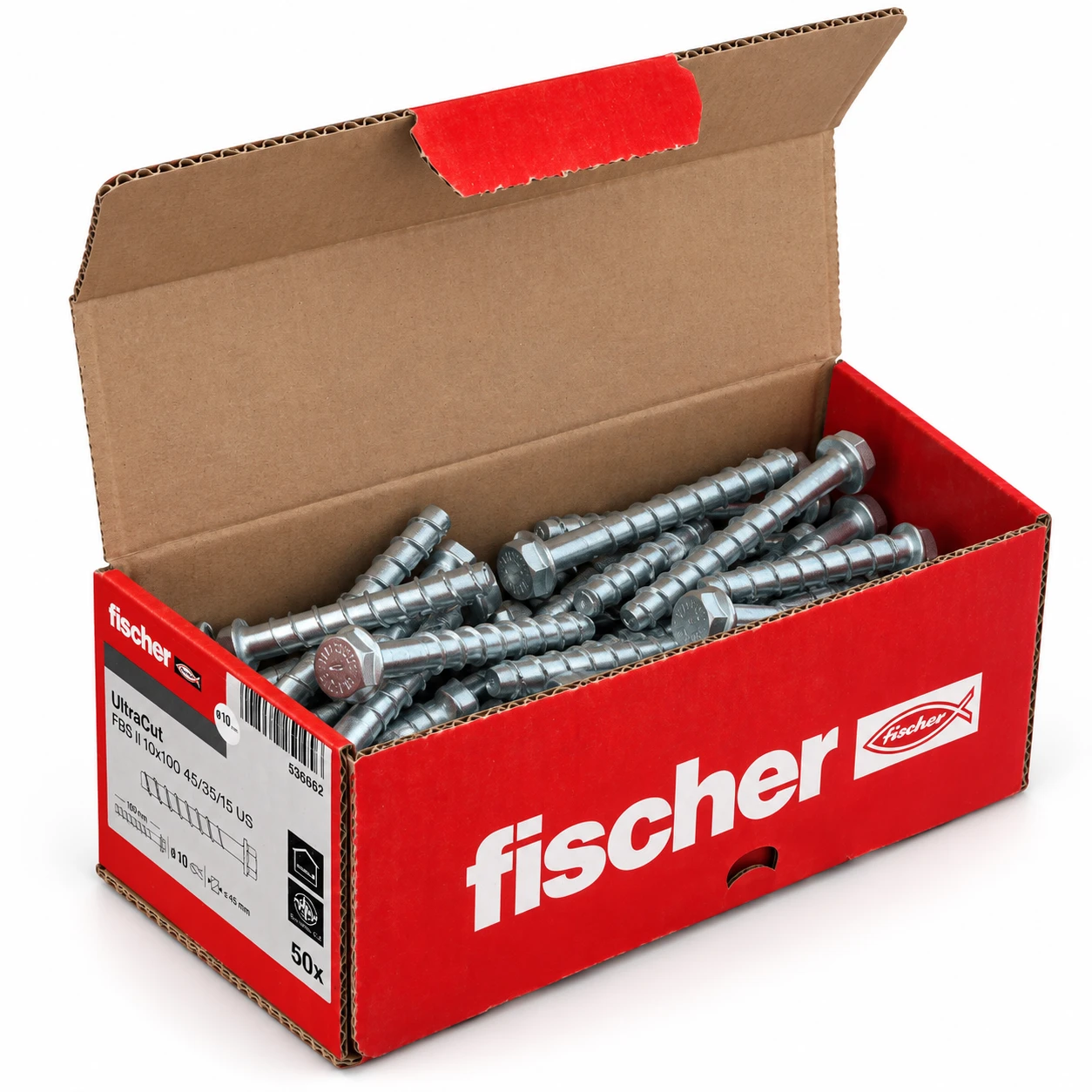

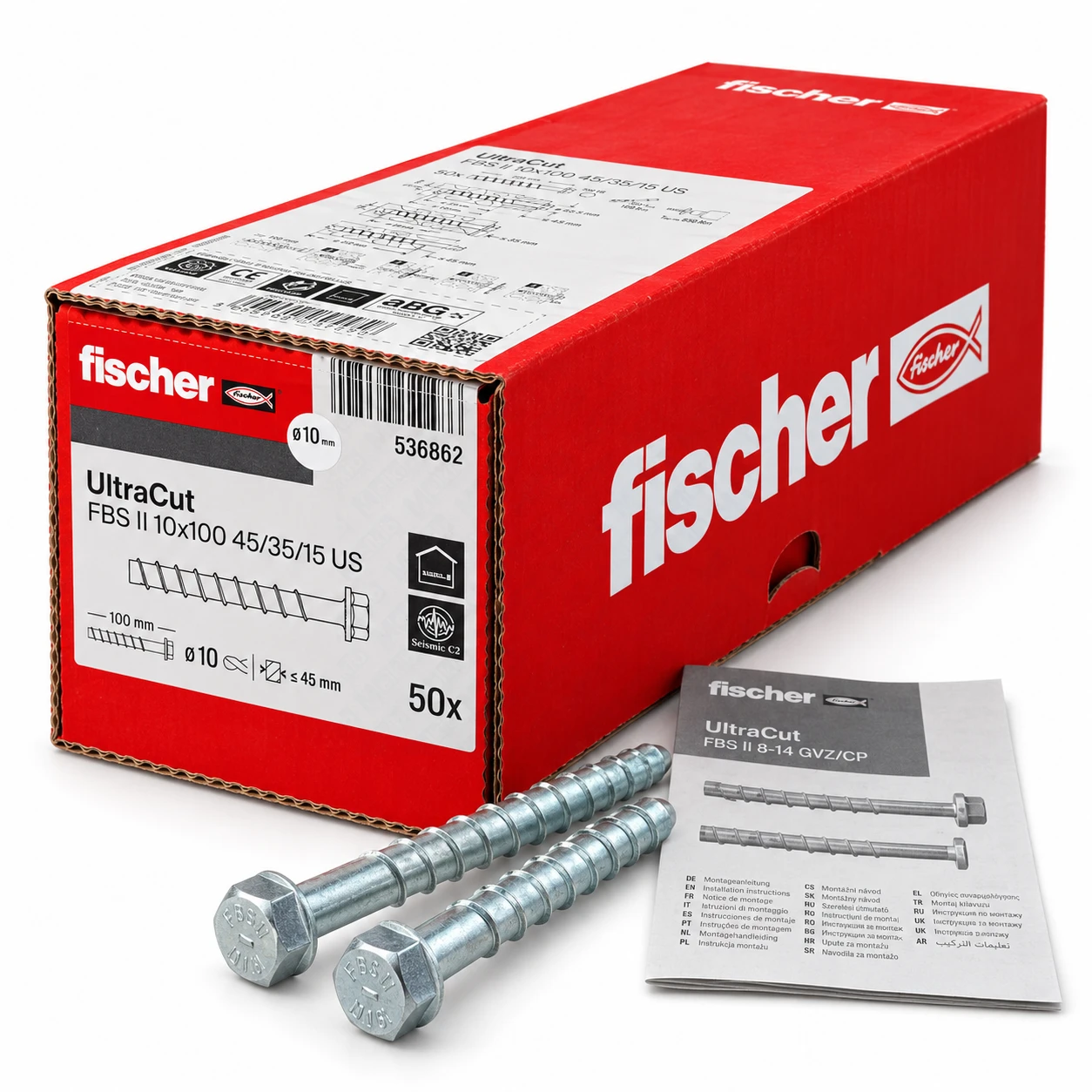

Opakowanie zawiera 50 śrub fischer UltraCut FBS II 10 x 100 45/35/15 US.
