Jaki klej do drewna wybrać? Dobór do materiału, warunków i procesu

Nie istnieje jeden najlepszy klej do każdego rodzaju drewna. Wybór zależy od tego, czy łączysz drewno lite, MDF, sklejkę, płytę wiórową lub fornir, z jakim drugim materiałem wykonujesz połączenie oraz czy spoina będzie narażona na wilgoć, temperaturę, drgania albo stałe obciążenie.

Do dobrze dopasowanych połączeń drewno–drewno często stosuje się kleje PVAc. Przy klejeniu drewna z metalem, PVC, laminatem lub innym materiałem lepszym punktem wyjścia może być klej poliuretanowy, epoksydowy albo elastyczny. Ostateczny dobór powinien uwzględniać również wielkość szczeliny, wymagany czas otwarty, sposób docisku i warunki utwardzania.

Badania i opracowania techniczne dotyczące klejenia drewna potwierdzają, że wynik zależy jednocześnie od właściwości kleju, wilgotności i struktury drewna, jakości powierzchni, budowy złącza oraz środowiska, w którym połączenie będzie pracowało.

Najważniejsze wnioski

• Klej należy dobierać do obu łączonych materiałów, a nie tylko do ogólnej kategorii „drewno”.
• Dobrze dopasowane połączenia drewno–drewno zwykle wymagają innej technologii niż drewno łączone z aluminium, stalą, PVC lub kompozytem.
• Klasa D3 lub D4 nie opisuje odporności na temperaturę, promieniowanie UV, chemikalia ani stałe zanurzenie w wodzie.
• Kleje PVAc wymagają dobrego dopasowania powierzchni, właściwej ilości kleju i równomiernego docisku.
• Spienianie kleju PUR nie oznacza automatycznie, że powstająca pianka jest nośnym wypełnieniem dużej szczeliny.
• Wilgotność drewna, temperatura i czas otwarty wpływają na przebieg utwardzania oraz wytrzymałość połączenia.
• Dobór do produkcji seryjnej należy potwierdzić próbą wykonaną na rzeczywistych materiałach i przy rzeczywistym czasie procesu.

Czym jest klej do drewna?

Klej do drewna to specjalistyczny preparat chemiczny przeznaczony do trwałego łączenia elementów drewnianych i materiałów drewnopochodnych poprzez zjawisko adhezji oraz penetrację struktury komórkowej surowca. Po utwardzeniu tworzy spoinę zdolną do przenoszenia obciążeń mechanicznych oraz odporną na działanie zmiennych czynników środowiskowych.

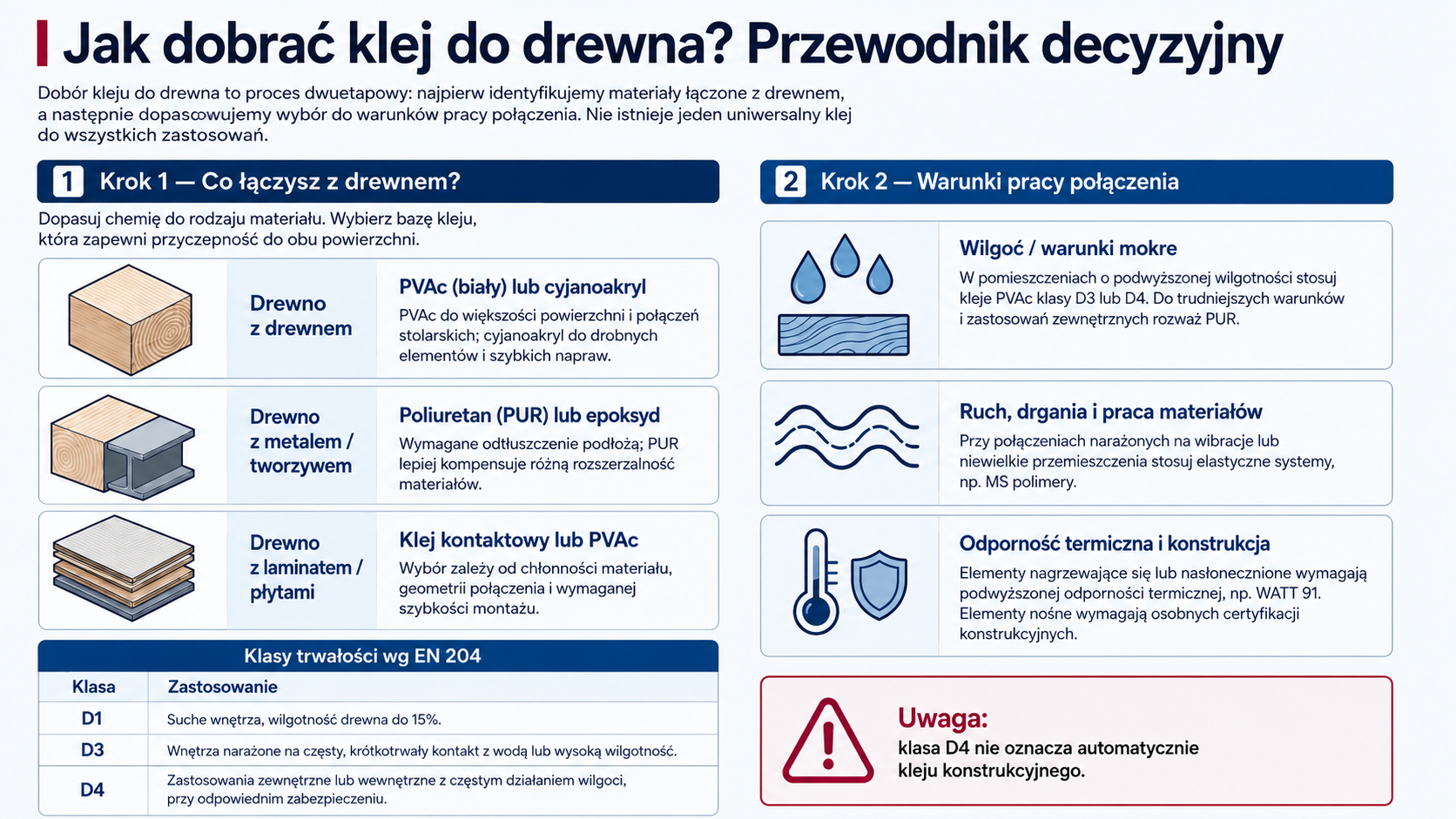

Jaki klej do drewna wybrać? Szybka odpowiedź

Jeżeli znane jest tylko hasło „drewno”, bez informacji o drugim materiale, wilgotności, obciążeniu i warunkach pracy, bezpieczniej rozpocząć od sprawdzenia kategorii kleje do drewna, zamiast wybierać konkretny produkt wyłącznie na podstawie deklaracji o wysokiej wytrzymałości.

Od czego zależy trwałość klejenia drewna?

Rodzaj drewna i materiału drewnopochodnego

Drewno lite, MDF, sklejka, płyta wiórowa i fornir nie zachowują się podczas klejenia tak samo. Różnią się chłonnością, porowatością, strukturą powierzchni i sposobem przenoszenia naprężeń.

W drewnie litym znaczenie mają między innymi gatunek, gęstość, kierunek włókien, obecność żywic, garbników i naturalnych olejków. MDF ma stosunkowo jednorodną powierzchnię, ale jego frezowane krawędzie mogą bardzo intensywnie chłonąć klej. W sklejce należy uwzględnić układ warstw i jakość zewnętrznego forniru. Płyta wiórowa może ulec zniszczeniu wewnątrz swojej struktury, zanim zerwie się prawidłowo wykonana spoina.

Powierzchnia może być również lakierowana, laminowana, impregnowana, olejowana albo pokryta środkiem antyadhezyjnym. W takim przypadku klej nie łączy się z drewnem, lecz z warstwą znajdującą się na jego powierzchni. To właśnie przyczepność do tej warstwy może stać się najsłabszym punktem połączenia.

Wilgotność drewna i stabilizacja materiału

Nie ma jednej wartości wilgotności odpowiedniej dla wszystkich klejów i zastosowań. Drewno powinno być ustabilizowane do warunków zbliżonych do późniejszej eksploatacji, a dopuszczalny zakres wilgotności należy sprawdzić w karcie technicznej konkretnego kleju.

Zbyt wilgotne drewno może utrudniać zwilżanie powierzchni, zmieniać szybkość utwardzania i powodować późniejsze skurcze. Bardzo suche drewno może z kolei szybko odbierać wodę z kleju dyspersyjnego, skracając czas potrzebny na poprawne złożenie elementów. Przy klejach PUR wilgoć uczestniczy w reakcji utwardzania, ale jej nadmiar nie oznacza automatycznie mocniejszej spoiny.

Badania połączeń drewnianych wskazują, że wilgotność podczas klejenia wpływa na mikromechanikę i wytrzymałość spoiny. Osobne doświadczenia z klejami PUR wykazały również zależność między wilgotnością drewna, czasem otwartym a wynikiem próby ścinania. Wyniku jednego badania nie należy jednak przenosić bezpośrednio na każdy klej, gatunek drewna i proces produkcyjny.

Jakość przygotowania powierzchni

Powierzchnia powinna być nośna, czysta, pozbawiona luźnego pyłu i obcych warstw. Samo odtłuszczenie nie naprawi powierzchni przypalonej podczas obróbki, pokrytej starą powłoką albo mechanicznie uszkodzonej.

Świeża obróbka bezpośrednio przed klejeniem jest szczególnie ważna przy drewnie bogatym w ekstrakty i naturalne olejki. Opracowanie USDA Forest Products Laboratory wskazuje, że ponowne obrobienie powierzchni może usunąć część ekstraktów, poprawić zwilżalność i wyrównać elementy. Najlepszy sposób obróbki należy jednak dobrać do konkretnego gatunku drewna i kleju.

Nie zawsze obowiązuje zasada „im bardziej chropowata powierzchnia, tym lepiej”. Zbyt agresywne szlifowanie może pozostawić luźne włókna i pył, a zbyt drobna obróbka może pogorszyć zwilżanie. Liczy się powierzchnia równa, świeża i pozbawiona słabej warstwy granicznej.

Dopasowanie elementów i wielkość szczeliny

Dobrze dopasowane powierzchnie pozwalają utworzyć równomierną spoinę. Jeżeli szczelina jest zbyt mała, część kleju może zostać wyciśnięta. Jeżeli jest zbyt duża, klej może nie mieć wystarczającej wytrzymałości wewnętrznej albo nie utwardzić się prawidłowo w całej objętości.

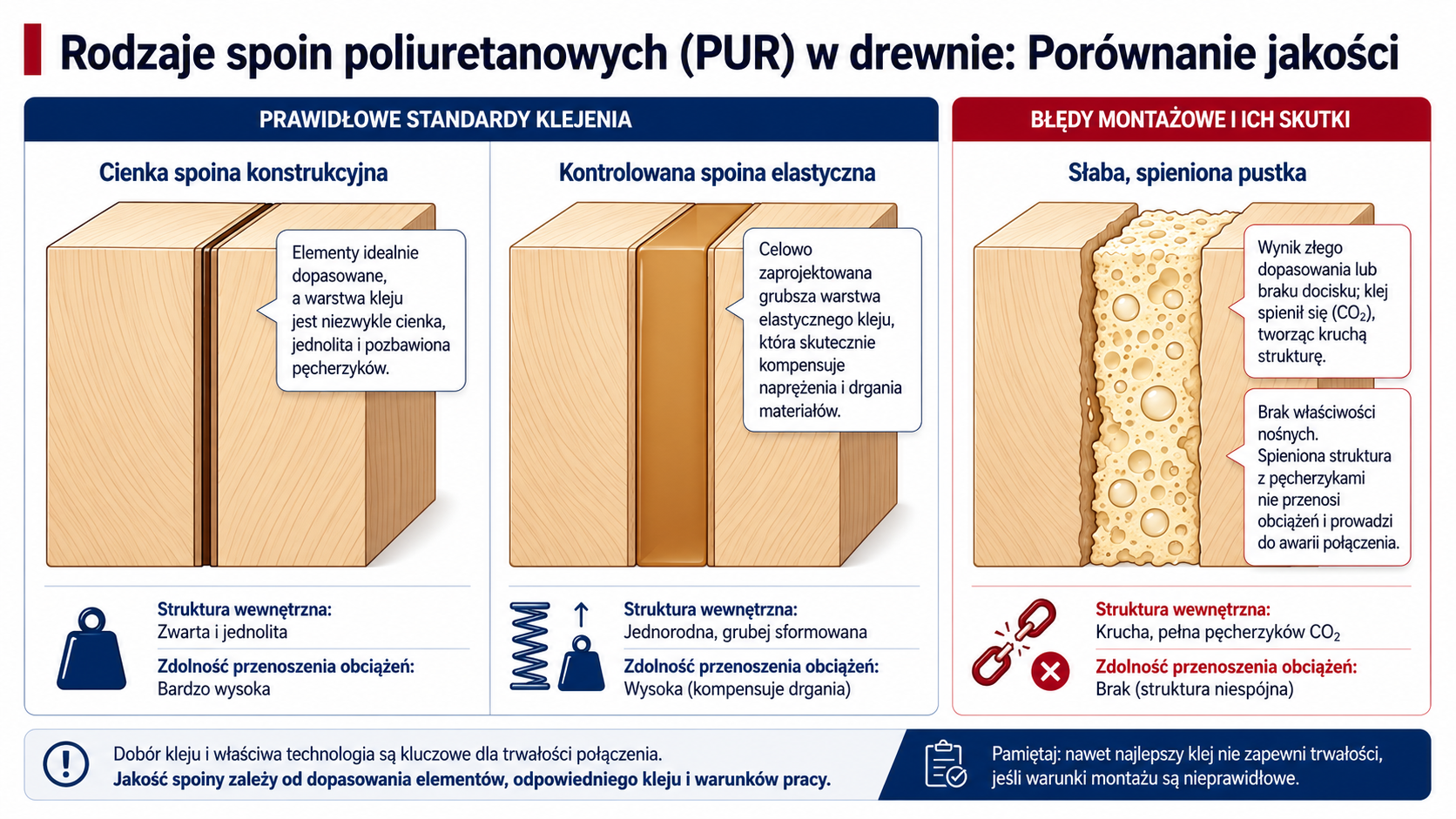

Warto odróżnić trzy sytuacje:

• cienką spoinę konstrukcyjną, w której elementy są dobrze dopasowane,
• kontrolowaną spoinę elastyczną, której grubość jest potrzebna do kompensowania ruchu,
• przypadkową pustkę, wynikającą z krzywych elementów lub błędnej obróbki.

Klej przeznaczony do cienkiej spoiny nie powinien być używany jako uniwersalna masa do wypełniania ubytków. Zdolność do pozostania w szczelinie nie jest tym samym co zdolność do przenoszenia obciążenia.

Rodzaj obciążenia

Spoina zwykle najlepiej pracuje przy obciążeniu ścinającym rozłożonym na możliwie dużej powierzchni. Znacznie trudniejsze są obciążenia odrywające, rozłupujące i działające tylko na krawędzi złącza.

Przy projektowaniu należy sprawdzić:

• czy obciążenie jest stałe, cykliczne czy udarowe,
• czy występują drgania,
• czy drewno może pęcznieć i kurczyć się pod wpływem wilgotności,
• czy drugi materiał ma inną rozszerzalność cieplną,
• czy połączenie będzie obciążone przed pełnym utwardzeniem kleju.

Bardzo sztywny klej może być dobrym rozwiązaniem w stabilnym, dobrze dopasowanym złączu. W połączeniu drewna z długim elementem metalowym ta sama sztywność może powodować koncentrację naprężeń na końcach spoiny.

Środowisko pracy

Określenie „na zewnątrz” jest zbyt ogólne. Inne wymagania ma element znajdujący się pod zadaszeniem, inne okno narażone na okresową kondensację, a jeszcze inne połączenie pozostające w kontakcie z wodą lub nagrzewające się na słońcu.

Należy określić:

• częstotliwość i czas kontaktu z wodą,
• najniższą i najwyższą temperaturę,
• liczbę cykli zamrażania i rozmrażania,
• ekspozycję na promieniowanie UV,
• kontakt z olejami, środkami czyszczącymi lub innymi chemikaliami,
• możliwość zabezpieczenia spoiny powłoką.

Proces produkcyjny

Klej odpowiedni materiałowo może być niepraktyczny procesowo. Zbyt krótki czas otwarty powoduje, że ostatnie elementy są składane po rozpoczęciu wiązania. Zbyt długi czas prasowania blokuje stanowisko i ogranicza wydajność. Trudne czyszczenie może zwiększać liczbę przestojów i odpadów.

Przed wyborem technologii należy ustalić:

• czas potrzebny na nałożenie kleju i złożenie elementów,
• czas od aplikacji do rozpoczęcia docisku,
• dostępny rodzaj prasy lub ścisków,
• czas, po którym element musi opuścić stanowisko,
• czas do dalszej obróbki i pełnego obciążenia,
• sposób dozowania i kontrolowania ilości kleju,
• metodę czyszczenia urządzeń,
• powtarzalność temperatury i wilgotności na hali.

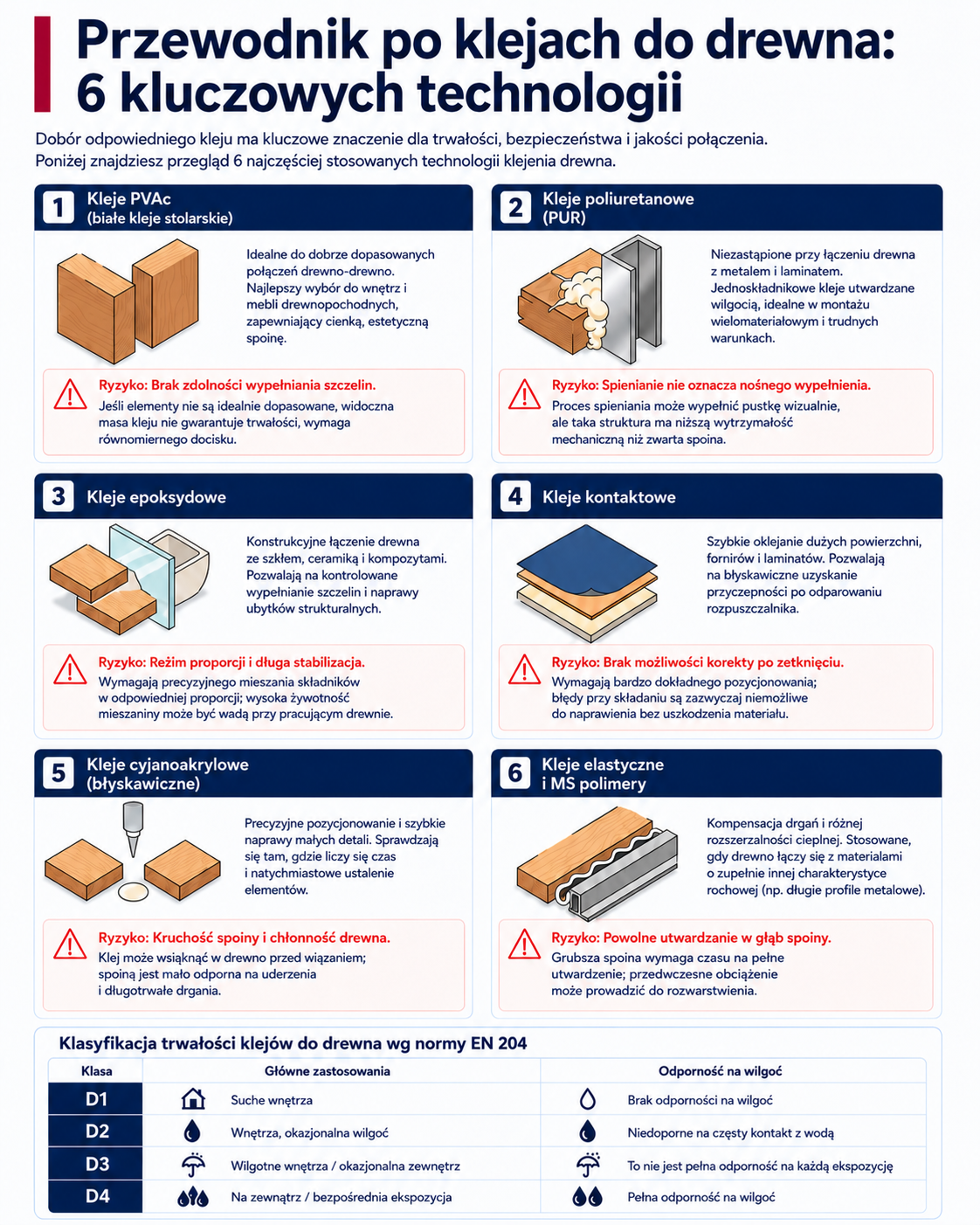

Rodzaje klejów do drewna – zastosowania i ograniczenia

Kleje PVAc

Kleje PVAc, często nazywane białymi klejami stolarskimi, są dobrym punktem wyjścia przy dobrze dopasowanych połączeniach drewno–drewno oraz przy wielu materiałach drewnopochodnych.

Ich zaletą jest łatwa aplikacja, dobra zwilżalność drewna i możliwość uzyskania cienkiej spoiny. W procesie trzeba jednak kontrolować czas otwarty, chłonność powierzchni, ilość kleju i równomierność docisku.

Klej PVAc nie jest dobrym wyborem do przypadkowego wypełniania dużych szczelin. Jeżeli elementy nie są dopasowane, widoczna masa kleju pomiędzy nimi nie oznacza, że powstało trwałe połączenie.

Przy zastosowaniach wilgotnych należy sprawdzić deklarowaną klasę trwałości konkretnego produktu. Nie można zakładać, że każdy klej PVAc ma klasę D3 albo D4.

Kleje poliuretanowe PUR

Kleje PUR są często wybierane przy łączeniu drewna z metalami, laminatami, wybranymi tworzywami i materiałami mineralnymi. Jednoskładnikowe produkty utwardzane wilgocią mogą być przydatne w montażu wielomateriałowym oraz tam, gdzie potrzebna jest większa elastyczność niż w typowej sztywnej spoinie stolarskiej.

Kleje poliuretanowe różnią się lepkością, czasem otwartym, stopniem spieniania, wymaganą ilością wilgoci i dopuszczalną grubością spoiny. Nie należy traktować wszystkich PUR jako zamiennych.

Przy doborze warto sprawdzić kategorię kleje poliuretanowe, a następnie zawęzić wybór na podstawie materiałów, czasu procesu i wymagań spoiny.

Kleje epoksydowe

Kleje epoksydowe warto rozważyć przy połączeniach drewna z metalem, szkłem, ceramiką i kompozytami, a także przy naprawach i kontrolowanym wypełnianiu szczelin. Zdolność do wypełniania zależy jednak od konkretnej formulacji.

Do najważniejszych ograniczeń należą konieczność zachowania właściwych proporcji mieszania, ograniczony czas pracy po zmieszaniu, dłuższy czas utwardzania oraz często wysoka sztywność spoiny.

Nie każdy epoksyd ma taką samą odporność na wodę, temperaturę i promieniowanie UV. Sformułowanie „klej epoksydowy jest całkowicie wodoodporny” jest zbyt szerokie bez danych konkretnego produktu i warunków ekspozycji.

Kleje kontaktowe

Kleje kontaktowe stosuje się między innymi przy laminatach, okleinach i dużych powierzchniach, na których potrzebne jest szybkie uzyskanie przyczepności po odparowaniu rozpuszczalnika lub wody.

Po zetknięciu dwóch przygotowanych powierzchni możliwość korekty położenia jest zwykle niewielka. Dlatego znaczenie mają równomierne naniesienie kleju, zachowanie czasu odparowania i dokładne pozycjonowanie.

Technologia kontaktowa nie jest automatycznie właściwa dla każdego forniru. Cienkie, naturalne forniry mogą wymagać innego systemu, kontrolowanego docisku albo procesu prasowania.

Kleje cyjanoakrylowe

Kleje cyjanoakrylowe sprawdzają się przy małych elementach, szybkich naprawach, pozycjonowaniu i połączeniach o niewielkiej szczelinie. Mogą szybko ustalać części i ograniczać czas montażu.

Ich ograniczeniem jest niewielka tolerancja na duże szczeliny i często niższa odporność na obciążenia odrywające, uderzenia lub długotrwały ruch połączenia. Przy chłonnym drewnie klej może wnikać w materiał, zanim utworzy prawidłową spoinę.

Kleje elastyczne i polimery MS

Kleje elastyczne stosuje się, gdy drewno jest łączone z materiałem o innej rozszerzalności albo gdy połączenie jest narażone na drgania, odkształcenia i ruch.

W tym przypadku grubsza spoina może być elementem prawidłowego projektu. Musi być jednak wykonana w kontrolowany sposób. Należy uwzględnić wolniejsze utwardzanie w głąb spoiny, wymaganą geometrię i czas przed obciążeniem.

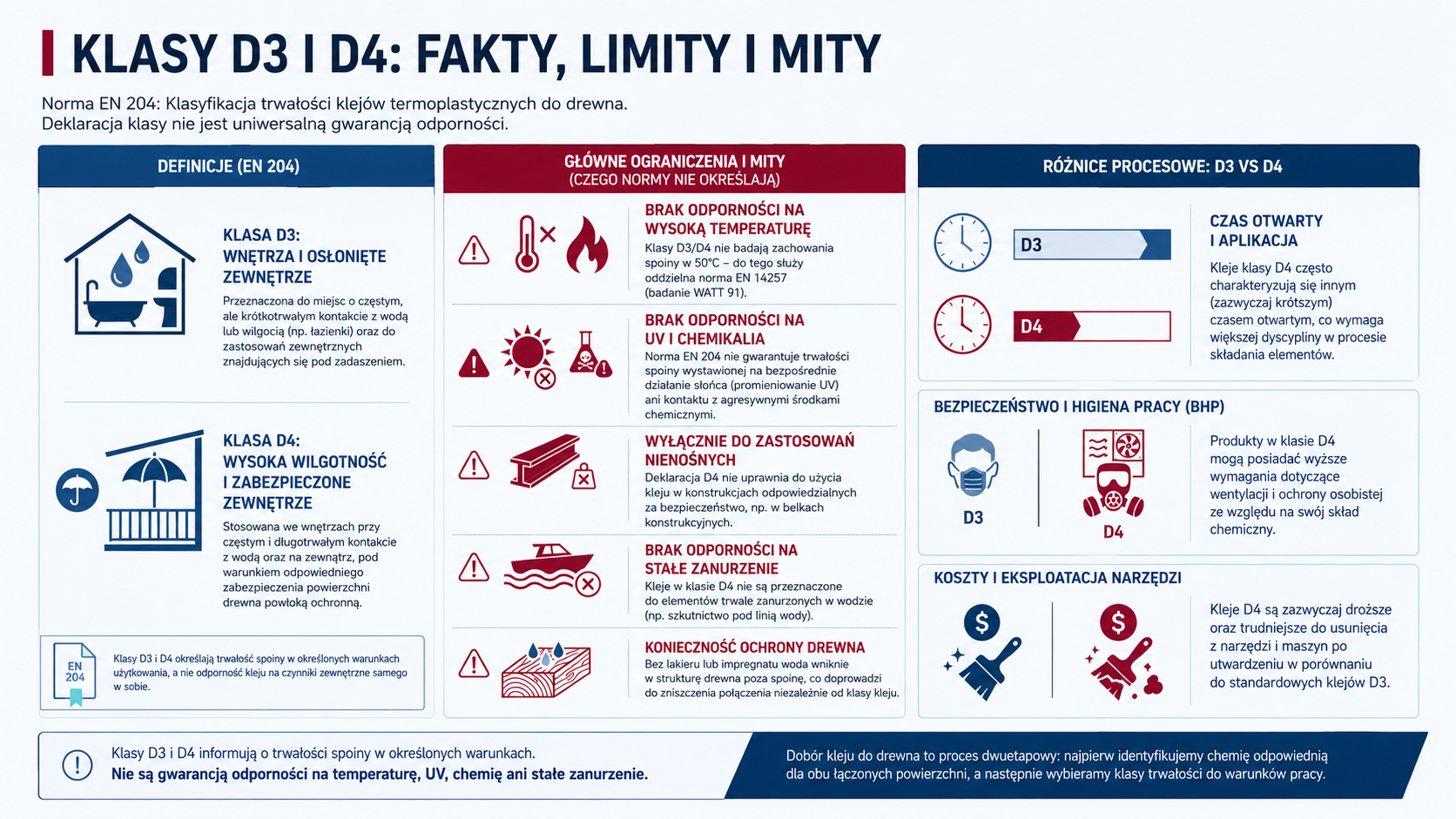

Czym różnią się klasy D1, D2, D3 i D4?

Klasy D1–D4 wynikają z normy EN 204, która klasyfikuje termoplastyczne kleje do drewna przeznaczone do zastosowań nienośnych. Podstawą klasyfikacji są wyniki badań wytrzymałości spoin po określonych cyklach kondycjonowania w warunkach suchych i mokrych.

Norma EN 204 dotyczy klejów termoplastycznych. Dla termoutwardzalnych klejów do drewna przeznaczonych do zastosowań nienośnych norma EN 12765 stosuje klasy C1–C4. W opisach handlowych symbol D4 bywa stosowany szerzej, dlatego przed podjęciem decyzji należy sprawdzić, do jakiej normy, metody badania i wariantu produktu odnosi się deklaracja.

D3 czy D4 – co wybrać?

Wyższa klasa nie zawsze oznacza lepszy wybór procesowy. Klej D4 może mieć inny czas otwarty, sposób utwardzania, wymagania BHP, cenę i sposób czyszczenia niż rozwiązanie D3.

Wybór powinien wynikać z rzeczywistego narażenia:

• czy kontakt z wodą będzie sporadyczny czy regularny,
• czy woda będzie spływać, kondensować się czy pozostawać na powierzchni,
• czy element będzie zabezpieczony lakierem lub inną powłoką,
• czy zmiany wilgotności będą powodować pęcznienie i kurczenie drewna,
• czy wymagania klienta wskazują konkretną normę i metodę badania.

Czym jest WATT 91?

WATT 91, opisany w EN 14257, jest metodą badania wytrzymałości połączeń zakładkowych klejonych klejem do drewna w podwyższonej temperaturze. Aktualna norma opisuje badanie w temperaturze 80°C.

Wynik WATT 91 nie zastępuje klasy D1–D4. Klasa D odnosi się przede wszystkim do trwałości po określonym kondycjonowaniu związanym z wodą, natomiast WATT 91 ocenia zachowanie połączenia w podwyższonej temperaturze.

Kiedy EN 204 nie wystarcza?

EN 204 dotyczy zastosowań nienośnych. Jeżeli klejone połączenie jest elementem konstrukcyjnym, od którego zależy bezpieczeństwo obiektu lub maszyny, potrzebne są właściwe normy, dopuszczenia i dokumentacja dla konkretnego zastosowania.

Deklaracja D4 na opakowaniu nie jest wystarczającą podstawą do zastosowania kleju w belce nośnej, elemencie budowlanym, konstrukcji transportowej ani innym połączeniu odpowiedzialnym.

Jaki klej wybrać do konkretnego materiału?

Jaki klej do MDF?

Przy klejeniu płaskich powierzchni MDF często można rozważyć PVAc. Frezowane krawędzie są jednak znacznie bardziej chłonne i mogą wymagać innej ilości kleju, dodatkowej warstwy albo zmiany technologii.

Najczęstszy problem to sucha spoina: klej zostaje wchłonięty przez materiał, zanim elementy zostaną prawidłowo złożone. Drugim ryzykiem jest uszkodzenie MDF wewnątrz jego struktury. W takim przypadku zwiększanie wytrzymałości kleju nie musi poprawić nośności całego złącza.

Jaki klej do sklejki?

W sklejce należy sprawdzić gatunek zewnętrznego forniru, rodzaj istniejącego klejenia międzywarstwowego oraz obecność powłoki. Przy prawidłowo przygotowanych powierzchniach można rozważyć PVAc, PUR, epoksyd albo klej elastyczny, zależnie od drugiego materiału i warunków pracy.

Jeżeli połączenie pracuje na odrywanie, może dojść do zerwania zewnętrznej warstwy sklejki. Nie będzie to awaria samego kleju, lecz materiału pod spoiną.

Jaki klej do płyty wiórowej?

Przy płycie wiórowej trzeba odróżnić powierzchnię płaską od porowatej krawędzi. Laminowana powierzchnia wymaga kleju przyczepnego do warstwy dekoracyjnej, a nie do wiórów znajdujących się pod nią.

Przy obciążonych połączeniach warto zwiększać powierzchnię klejenia i unikać koncentracji siły na małym fragmencie płyty.

Jaki klej do drewna egzotycznego i oleistego?

Drewno egzotyczne może zawierać naturalne olejki i ekstrakty utrudniające zwilżanie. Ich wpływ zależy od gatunku, sposobu suszenia, czasu od obróbki i zastosowanego kleju.

Badania nad drewnem liściastym wykazują, że ekstrakty i anatomia drewna mogą wpływać na zwilżalność oraz zachowanie połączenia. Dlatego prób wykonanych na buku lub sośnie nie należy automatycznie przenosić na teak, iroko, merbau lub wenge.

Bezpieczna procedura obejmuje świeżą obróbkę powierzchni, usunięcie pyłu i test kilku wariantów przygotowania. Nie należy stosować przypadkowego rozpuszczalnika bez sprawdzenia jego zgodności z drewnem i klejem. Niewłaściwy preparat może rozprowadzić olejki po powierzchni albo pozostawić warstwę pogarszającą adhezję.

Jaki klej do forniru i laminatu?

Przy fornirze liczą się równomierność rozprowadzenia kleju, czas otwarty i możliwość zastosowania płaskiego docisku. Nadmiar kleju może przebić przez cienką okleinę, a nierówny docisk pozostawić pęcherze lub miejscowe odspojenia.

Przy laminacie należy rozpoznać materiał warstwy spodniej. Inaczej zachowa się chłonny fornir, inaczej HPL, a jeszcze inaczej tworzywo z dodatkami antyadhezyjnymi.

Jaki klej do drewna i metalu?

Do drewna i metalu można rozważyć klej PUR, epoksyd albo elastyczny. Wybór zależy od długości złącza, różnicy rozszerzalności materiałów, występowania drgań i rodzaju obciążenia.

Metal powinien być pozbawiony oleju, luźnych tlenków, rdzy i słabej powłoki. Jeżeli klejone jest aluminium anodowane, stal ocynkowana lub powierzchnia lakierowana, trzeba sprawdzić przyczepność do konkretnej warstwy.

Przy długim połączeniu drewna z aluminium sztywna spoina może kumulować naprężenia na końcach. Klej o kontrolowanej elastyczności może lepiej kompensować ruch, ale wymaga prawidłowej grubości spoiny.

Jaki klej do drewna i plastiku?

Określenie „plastik” nie wystarcza do doboru kleju. PVC, ABS, poliwęglan, poliamid, polipropylen, polietylen i POM mają różne właściwości powierzchniowe.

Przed doborem należy ustalić:

• dokładny rodzaj tworzywa,
• obecność plastyfikatorów, włókien, środków poślizgowych lub innych dodatków,
• rodzaj powłoki lub struktury powierzchni,
• możliwość szlifowania, aktywacji lub użycia primera,
• temperaturę i obciążenia połączenia,
• ryzyko naprężeń i pękania tworzywa.

Przy wybranych tworzywach, drewnie i metalach można rozważyć kleje Icema, ale ich przydatność trzeba potwierdzić na dokładnie tych materiałach, które będą używane w produkcji.

Kleje Icema do drewna i połączeń wielomateriałowych

Icema to linia przemysłowych klejów poliuretanowych H.B. Fuller przeznaczonych między innymi do prac montażowych i łączenia materiałów drewnopochodnych z wybranymi metalami, tworzywami i materiałami mineralnymi.

W kontekście klejenia drewna szczególnie warto porównać Icema R 145/88 i Icema R 145/31. Nie są to jednak dwa opakowania tego samego kleju. Różnią się przede wszystkim konsystencją i czasem otwartym, dlatego odpowiadają innym procesom.

[product id="4876,4877"]

Icema R 145/88 – kiedy krótki czas otwarty jest zaletą?

Icema R 145/88 jest jednoskładnikowym klejem PUR utwardzanym pod wpływem wilgoci. Producent wskazuje między innymi zastosowanie do drewna i materiałów drewnopochodnych, HPL, sztywnego PVC, ABS, wybranych metali, betonu i płytek. Produkt ma konsystencję pasty i niski stopień spieniania.

Według dostępnej karty technicznej orientacyjny czas otwarty w temperaturze 20°C i przy wilgotności względnej 50% wynosi około 5 minut bez dodatkowego rozpylania wody oraz około 2 minut po jej rozpyleniu. Producent zaznacza, że większa wilgotność i temperatura przyspieszają reakcję, dlatego wartości te należy traktować jako wskazówki, a nie gwarantowany czas procesu.

R 145/88 warto rozważyć, gdy potrzebne są:

• szybkie składanie elementów,
• aplikacja z kartusza,
• ograniczone spływanie z powierzchni pionowych,
• łączenie drewna z wybranym tworzywem albo metalem,
• krótki takt stanowiska montażowego.

Nie będzie natomiast dobrym wyborem, jeżeli operator potrzebuje kilkunastu minut na rozprowadzenie kleju, ustawienie dużego panelu i założenie wielu ścisków.

Icema R 145/31 – kiedy potrzebny jest dłuższy czas pracy?

Icema R 145/31 jest płynniejszym, jednoskładnikowym klejem PUR przeznaczonym między innymi do materiałów drewnopochodnych, przygotowanych metali, aluminium, wybranych tworzyw i materiałów związanych cementem.

Według dostępnej karty technicznej orientacyjny czas otwarty w temperaturze 20°C i przy wilgotności względnej 50% wynosi około 45 minut bez dodatkowej wilgoci oraz około 15 minut po rozpyleniu wody. Wartości te zmieniają się wraz z temperaturą, wilgotnością i ilością kleju.

R 145/31 warto rozważyć przy:

• klejeniu większych powierzchni,
• produkcji paneli i elementów warstwowych,
• procesach wymagających spokojnego pozycjonowania części,
• rozprowadzaniu kleju pacą lub innym systemem powierzchniowym,
• łączeniu drewna z przygotowanym metalem lub wybranym tworzywem.

Na dużych powierzchniach należy zapewnić warunki potrzebne do utwardzenia kleju. Jeżeli obie strony są całkowicie niechłonne, dostęp wilgoci do wnętrza spoiny może być ograniczony. Taki układ trzeba bezwzględnie potwierdzić w próbie.

Jak wybrać między R 145/88 a R 145/31?

Wybierz R 145/88 jako wariant do prób, gdy aplikacja ma być szybka, klej ma pozostać w miejscu, elementy można szybko złożyć, a proces wykorzystuje kartusz 310 ml.

Wybierz R 145/31 jako wariant do prób, gdy klejona jest większa powierzchnia, potrzeba więcej czasu na rozprowadzanie i pozycjonowanie, a proces można zorganizować z użyciem kleju o niższej lepkości.

W obu przypadkach przed wdrożeniem należy zweryfikować aktualną kartę techniczną i kartę charakterystyki, sposób przygotowania powierzchni, ilość wilgoci, czas docisku oraz zachowanie połączenia po pełnym utwardzeniu.

Jaki klej do drewna na zewnątrz?

Klej do zastosowania zewnętrznego musi być dobrany nie tylko do wody, ale do całego cyklu środowiskowego: zawilgocenia, wysychania, pęcznienia, kurczenia, nagrzewania i chłodzenia.

Sama klasa D4 nie gwarantuje trwałości całego elementu. Norma przewiduje zastosowania zewnętrzne przy właściwym zabezpieczeniu powierzchni. Jeżeli drewno pozostaje niezabezpieczone, woda może wnikać poza spoiną, powodować zmiany wymiarowe i niszczyć materiał.

Przed wyborem sprawdź:

• czy spoina będzie bezpośrednio wystawiona na deszcz,
• czy połączenie może zatrzymywać wodę,
• czy drewno będzie zabezpieczone powłoką,
• czy klej jest odporny na temperaturę wymaganą w aplikacji,
• czy promieniowanie UV będzie docierało bezpośrednio do spoiny,
• czy połączenie umożliwia odpływ wody i wysychanie.

Najtrwalsze rozwiązanie zwykle łączy prawidłowo dobrany klej, odpowiednią konstrukcję złącza i skuteczną ochronę drewna.

Czy klej PUR wypełnia szczeliny?

Klej PUR może zwiększać objętość i spieniać się podczas utwardzania, ale nie oznacza to, że każda wypełniona nim pustka uzyska wysoką nośność.

W reakcji wilgocioutwardzalnego poliuretanu może powstawać dwutlenek węgla. Stopień spienienia zależy między innymi od ilości kleju, wilgoci, temperatury, geometrii złącza i docisku. Karta techniczna Icema R 145/88 wprost wskazuje, że spienianie może być w niektórych zastosowaniach korzystne, a w innych niepożądane.

Spieniona część kleju ma zwykle inną strukturę niż zwarta spoina. Może wypełnić wizualnie przestrzeń, ale nie musi przenosić takich samych obciążeń.

Jeżeli elementy są krzywe albo szczelina przekracza zakres dopuszczony przez producenta, należy:

1. poprawić dopasowanie elementów,
2. zmienić konstrukcję złącza,
3. wybrać klej przeznaczony do większej grubości spoiny,
4. zastosować kontrolowany dystans,
5. wykonać próbę niszczącą po pełnym utwardzeniu.

Jaki jest najmocniejszy klej do drewna?

Najmocniejszy klej to taki, który jest prawidłowo dobrany do materiałów, szczeliny, rodzaju obciążenia i warunków pracy. Sama wartość wytrzymałości podana w karcie technicznej nie wystarcza do przewidzenia trwałości gotowego złącza.

O wyniku decydują cztery różne elementy:

• adhezja, czyli przyczepność kleju do powierzchni,
• kohezja, czyli wytrzymałość wewnętrzna utwardzonego kleju,
• wytrzymałość drewna lub warstwy powierzchniowej,
• geometria złącza i sposób rozłożenia naprężeń.

Po prawidłowej próbie często oczekuje się częściowego zniszczenia drewna, ale nie jest to jedyne kryterium oceny. W materiałach drewnopochodnych wysoki udział zniszczenia podłoża może również oznaczać, że sama płyta jest najsłabszym elementem układu.

Najczęstsze błędy przy klejeniu drewna

Jak prawidłowo kleić drewno krok po kroku?

1. Rozpoznaj oba materiały. Zapisz gatunek drewna, rodzaj płyty, tworzywa, metalu, laminatu i wszystkich powłok.
2. Określ warunki pracy. Uwzględnij wilgoć, temperaturę, UV, drgania, chemikalia i rodzaj obciążenia.
3. Sprawdź stan materiałów. Oceń wilgotność, stabilizację, płaskość i obecność olejów, pyłu lub starych powłok.
4. Przygotuj powierzchnie. Usuń warstwy nienośne i pył. Dobierz czyszczenie do materiału i kleju.
5. Oceń szczelinę. Ustal, czy powierzchnie są dobrze dopasowane i czy klej jest dopuszczony do wymaganej grubości spoiny.
6. Dobierz technologię. Porównaj przynajmniej dwa rozwiązania odpowiadające materiałom i procesowi.
7. Przeczytaj kartę techniczną. Sprawdź temperaturę aplikacji, czas otwarty, wymagany docisk i czas utwardzania.
8. Kontroluj ilość kleju. Nie oceniaj jej wyłącznie wzrokowo. W próbie warto zważyć zużycie na określoną powierzchnię.
9. Złóż elementy w wymaganym czasie. Nie nakładaj kleju na większą partię, niż można złożyć przed końcem czasu otwartego.
10. Zastosuj równomierny docisk. Docisk ma ustabilizować elementy i zapewnić kontakt, ale nie powinien wycisnąć całej warstwy kleju.
11. Nie obciążaj złącza zbyt wcześnie. Czas wyjęcia z prasy nie zawsze jest czasem pełnego utwardzenia.
12. Oceń sposób zniszczenia. Po próbie sprawdź, czy klej odszedł od powierzchni, pękł wewnątrz spoiny czy wyrwał fragment drewna.

Zapamiętaj: zdjęcie ścisków lub wyjęcie elementu z prasy oznacza jedynie, że spoina uzyskała wytrzymałość wystarczającą do ostrożnego przeniesienia albo dalszego etapu procesu. Nie jest to równoznaczne z pełnym utwardzeniem. Dalszą obróbkę i pełne obciążenie wykonuj dopiero po czasie wskazanym w karcie technicznej. W przypadku części klejów pełna wytrzymałość może być osiągana dopiero po około 24 godzinach lub później, zależnie od produktu, temperatury, wilgotności i grubości spoiny.

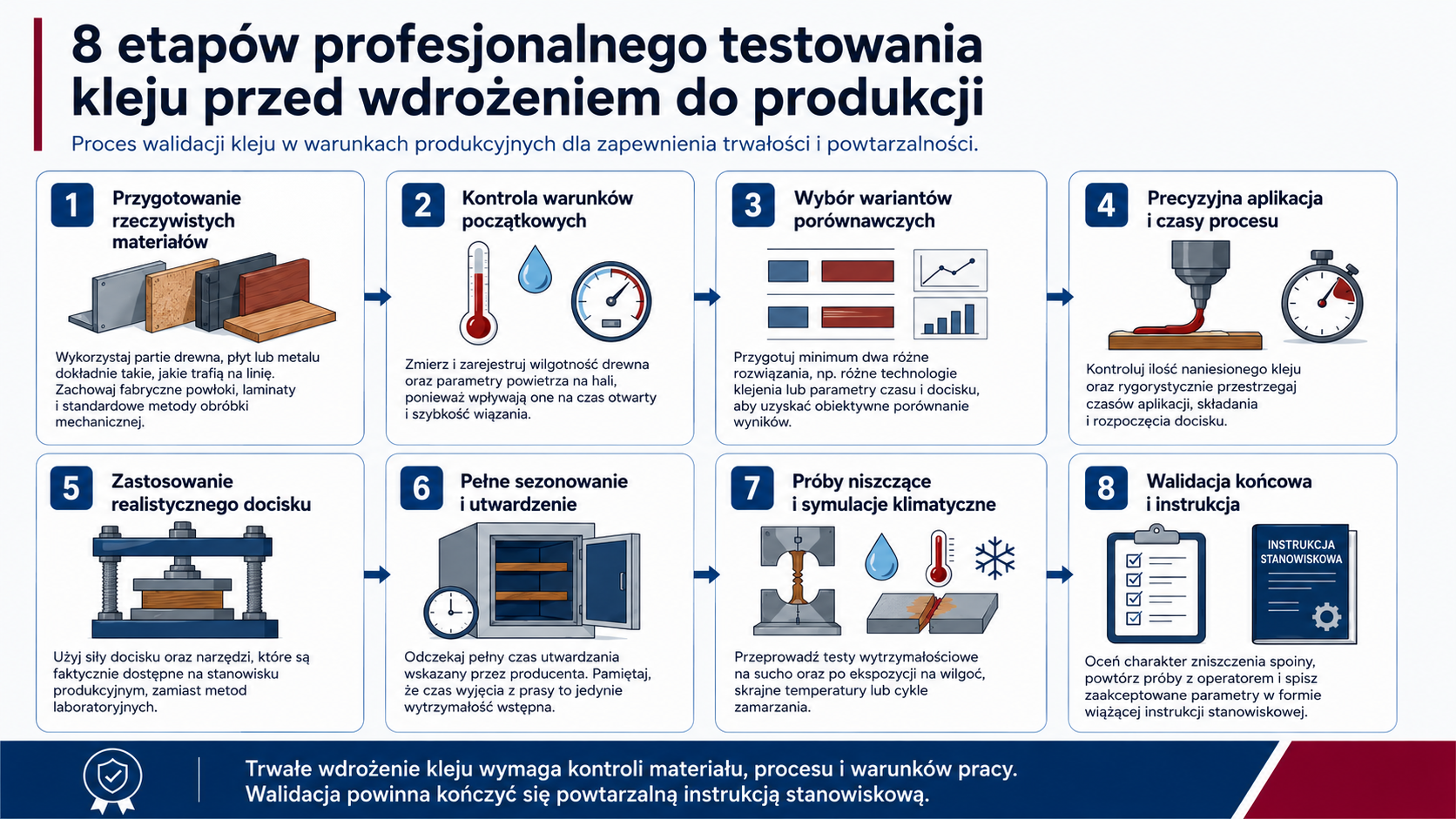

Jak przetestować klej przed wdrożeniem na produkcji?

Test ma odtworzyć rzeczywisty proces, a nie idealne warunki laboratoryjne oderwane od produkcji. Najlepszy wynik uzyskany przez technologa nie wystarczy, jeżeli operator na zmianie ma inny czas, narzędzia i warunki.

1. Przygotuj próbki z rzeczywistych partii drewna, płyty, metalu i tworzywa.
2. Zachowaj używane w produkcji powłoki, laminaty i sposób obróbki.
3. Zmierz albo w inny sposób kontroluj wilgotność drewna.
4. Przygotuj minimum dwa warianty kleju lub procesu.
5. Zapisz temperaturę i wilgotność otoczenia.
6. Kontroluj ilość naniesionego kleju.
7. Zachowaj rzeczywisty czas aplikacji, składania i rozpoczęcia docisku.
8. Użyj docisku dostępnego na stanowisku produkcyjnym.
9. Pozostaw próbki do pełnego utwardzenia zgodnie z dokumentacją.
10. Wykonaj próbę w warunkach suchych.
11. Wykonaj dodatkową próbę po ekspozycji odpowiadającej zastosowaniu: wilgoci, temperaturze lub cyklom klimatycznym.
12. Porównaj nie tylko maksymalną siłę, ale również powtarzalność i sposób zniszczenia.
13. Powtórz test z udziałem operatora, który będzie wykonywał proces.
14. Zapisz zaakceptowane parametry w krótkiej instrukcji stanowiskowej.

Badania nad penetracją klejów w drewnie pokazują, że różne systemy, takie jak PUR i PVAc, tworzą odmienne struktury spoiny i w różny sposób wnikają w naczynia drewna. To kolejny powód, dla którego porównanie powinno być wykonane na rzeczywistym gatunku i kierunku włókien.

Jak dobrać klej do drewna – podsumowanie decyzji

• Dobrze dopasowane drewno–drewno: zacznij od oceny kleju PVAc i wymaganej klasy trwałości.
• Połączenie narażone na wilgoć: porównaj odpowiedni PVAc, PUR lub klej elastyczny i sprawdź ochronę całego elementu.
• Drewno z metalem, PVC, ABS lub HPL: rozważ przemysłowy PUR, epoksyd albo klej elastyczny.
• Szybki montaż i krótki czas otwarty: do prób można włączyć Icema R 145/88.
• Duża powierzchnia i dłuższe pozycjonowanie: do prób można włączyć Icema R 145/31.
• Kontrolowana większa szczelina: wybierz system, którego dokumentacja wprost dopuszcza wymaganą grubość spoiny.
• Małe elementy i szybkie ustalanie: rozważ klej cyjanoakrylowy.
• Fornir i laminaty: porównaj PVAc, klej kontaktowy i technologię termotopliwą pod kątem docisku i czasu procesu.
• Element nośny lub odpowiedzialny: przed doborem produktu ustal wymagane normy, dopuszczenia i metodę walidacji.

Pełną ofertę rozwiązań można sprawdzić w kategoriach kleje do drewna oraz kleje poliuretanowe. Wybór konkretnego produktu powinien nastąpić dopiero po określeniu materiałów, szczeliny, warunków pracy i czasu procesu.

Najczęściej zadawane pytania

Jaki klej do drewna jest najmocniejszy?

Nie ma jednego najmocniejszego kleju do wszystkich zastosowań. Trwałość zależy od adhezji do konkretnej powierzchni, wytrzymałości drewna, geometrii złącza i warunków eksploatacji.

Czym różni się klej D3 od D4?

D4 przechodzi bardziej wymagające cykle kondycjonowania związane z wodą niż D3. Nie oznacza to jednak automatycznej odporności na stałe zanurzenie, UV, wysoką temperaturę i każdą aplikację zewnętrzną.

Czy klej D4 nadaje się do stałego kontaktu z wodą?

Nie należy tego zakładać wyłącznie na podstawie symbolu D4. Trzeba sprawdzić dokumentację konkretnego produktu oraz warunki, w których producent dopuszcza jego użycie.

Jaki klej wybrać do drewna na zewnątrz?

Należy porównać klej o odpowiedniej trwałości w warunkach wilgotnych, PUR albo klej elastyczny. Równie ważne są konstrukcyjna ochrona spoiny i zabezpieczenie drewna przed wnikaniem wody.

Czy klej PUR wypełnia szczeliny?

Wybrane kleje PUR tolerują określoną szczelinę i mogą się spieniać, ale powstająca pianka nie jest automatycznie nośnym wypełnieniem. Maksymalną grubość spoiny trzeba sprawdzić w karcie technicznej.

Jaki klej wybrać do drewna i metalu?

Najczęściej rozważa się PUR, epoksyd lub klej elastyczny. Wybór zależy od przygotowania metalu, długości złącza, temperatury, drgań i różnej rozszerzalności materiałów.

Czym kleić MDF i sklejkę?

Do dobrze dopasowanych połączeń można rozważyć PVAc. Przy klejeniu z metalem, tworzywem albo w trudniejszych warunkach warto sprawdzić PUR, epoksyd lub system elastyczny.

Jak długo dociskać klejone drewno?

Czas docisku zależy od produktu, temperatury, wilgotności, gatunku drewna, ilości kleju i geometrii złącza. Należy stosować czas podany w aktualnej karcie technicznej i potwierdzony w próbie.

Czy można kleić wilgotne drewno?

Niektóre systemy umożliwiają klejenie drewna o podwyższonej wilgotności, ale nie jest to uniwersalna właściwość klejów PUR ani innych technologii. Potrzebna jest wyraźna zgoda producenta i test w rzeczywistych warunkach.

Dlaczego klej odspaja się od drewna?

Najczęstsze przyczyny to pył, naturalne olejki i ekstrakty, stara lub nienośna powierzchnia, przekroczony czas otwarty, niedostateczne zwilżenie albo ruch połączenia przed utwardzeniem.

Potrzebujesz dobrać klej do konkretnego połączenia?

Do doboru przygotuj nazwę lub gatunek drewna, drugi łączony materiał, zdjęcie i wymiary złącza, orientacyjną szczelinę, warunki pracy oraz wymagany czas montażu. Na tej podstawie można porównać dwie lub trzy technologie, dobrać próbki i przygotować prosty plan testów na rzeczywistych detalach.

Prześlij parametry aplikacji do zespołu Melkib i zapytaj o dobór kleju oraz plan prób.

Źródła techniczne i naukowe

1. USDA Forest Products Laboratory: Wood adhesives – bond formation and performance – przekrojowe opracowanie dotyczące powierzchni drewna, mechanizmu tworzenia spoiny, procesu klejenia i oceny połączeń.
2. USDA Wood Handbook, Chapter 10: Adhesives with Wood Materials – praktyczne informacje o przygotowaniu powierzchni, wilgotności, docisku, rodzajach klejów i projektowaniu złączy.
3. Adhesive strength and micromechanics of wood bonded at different moisture contents – badanie wpływu nieoptymalnej wilgotności drewna na wytrzymałość i strukturę spoiny.
4. Effect of wood moisture content and adhesive open time on bond performance – badanie zależności między wilgotnością, czasem otwartym klejów PUR i wynikiem prób ścinania.
5. Influence of surface preparation methods on moisture-related performance of wood bonds – porównanie wpływu różnych metod mechanicznego przygotowania powierzchni.
6. The role of wood extractives in structural hardwood bonding – analiza wpływu ekstraktów drewna liściastego na kleje i trwałość połączeń.
7. Adhesive Penetration in Beech Wood, Part I: Experiments – badanie penetracji klejów PUR, PVAc i UF w strukturę buku.
8. EN 204:2016 – klasyfikacja termoplastycznych klejów do drewna do zastosowań nienośnych.
9. EN 12765:2016 – klasyfikacja termoutwardzalnych klejów do drewna do zastosowań nienośnych.
10. EN 14257:2019 – badanie WATT 91 w podwyższonej temperaturze.
11. H.B. Fuller: Icema 145 – wilgocioutwardzalne kleje poliuretanowe 1K.
12. Karta techniczna Icema R 145/88.
13. Karta techniczna Icema R 145/31.

O autorze: Maciej Klus, Product Manager w Melkib. Na co dzień wspiera zakłady produkcyjne w walce z awariami i optymalizacji procesów klejenia. Wierzy, że „dobry klej” to dopiero połowa sukcesu – reszta to powtarzalny proces.
