Fischer DuoXpand 10 x 230 T kołek ramowy z wkrętem wpuszczanym TX40 ocynkowanym galwanicznie 1 sztuka
Kod produktu: 00562162SZT
Wystaw opinię o produkcie
— doręczenie zwykle w 1 dzień roboczy od momentu wysyłki
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Gwarancja bezpiecznego zakupu
Opis produktu

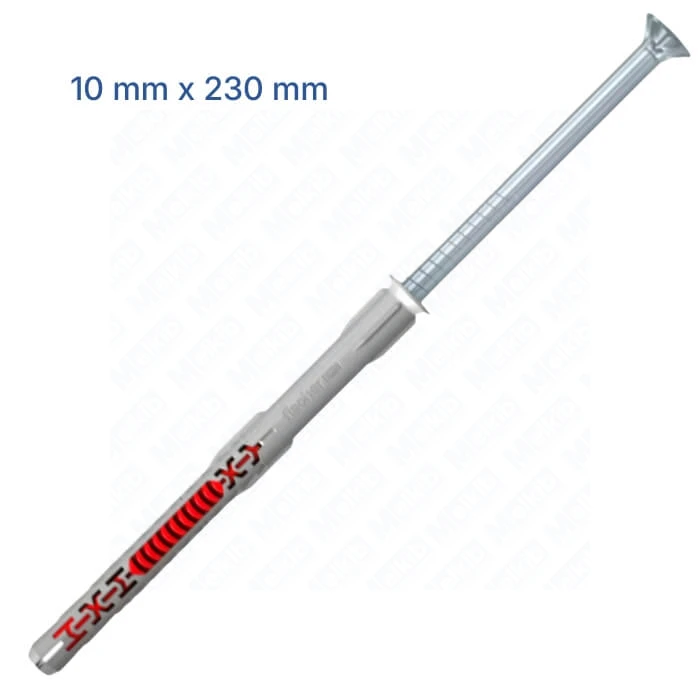

Fischer DuoXpand 10 x 230 T – pojedynczy kołek ramowy z wkrętem wpuszczanym TX40
Fischer DuoXpand 10 x 230 T to pojedyncze kompletne mocowanie ramowe przeznaczone do montażu przelotowego w betonie, murze oraz innych podłożach objętych dokumentacją systemu. Produkt pod symbolem 00562162SZT zawiera 1 kołek DuoXpand 10 x 230 mm oraz 1 fabrycznie dopasowany wkręt z łbem stożkowym wpuszczanym i napędem TX40.
Pełne opakowanie zawierające 50 kompletnych mocowań jest dostępne pod symbolem: 00562162.
Jedno kompletne mocowanie DuoXpand T
Wariant jednostkowy jest przeznaczony dla użytkowników potrzebujących jednego punktu mocowania zamiast całego opakowania 50 sztuk. Nie jest to sam kołek z tworzywa – w komplecie znajduje się również odpowiadający mu wkręt.
Wkręt wykonano ze stali ocynkowanej galwanicznie. Wersja T posiada łeb stożkowy wpuszczany oraz napęd TX40.
Łeb wpuszczany – szczególnie do elementów drewnianych
Wariant T został wyposażony we wkręt z łbem stożkowym wpuszczanym, który może zostać zlicowany z powierzchnią mocowanego elementu. Producent szczególnie poleca tę wersję do mocowania drewna do betonu lub muru.
Dzięki temu DuoXpand 10 x 230 T dobrze sprawdza się przy drewnianych podkonstrukcjach, belkach, ramach oraz innych elementach, przy których istotne jest ograniczenie wystawania łba wkręta ponad powierzchnię.
Wariant 230 mm – długość użytkowa do 180 mm
DuoXpand 10 x 230 T umożliwia kilka konfiguracji montażowych. Przy nominalnej głębokości zakotwienia 50 mm maksymalna grubość mocowanego elementu wynosi 180 mm. Przy zakotwieniu 70 mm wynosi 160 mm, przy 140 mm – 90 mm, a przy 160 mm – 70 mm.
Pozwala to dobrać głębokość osadzenia zarówno do grubości mocowanego elementu, jak i rodzaju podłoża.

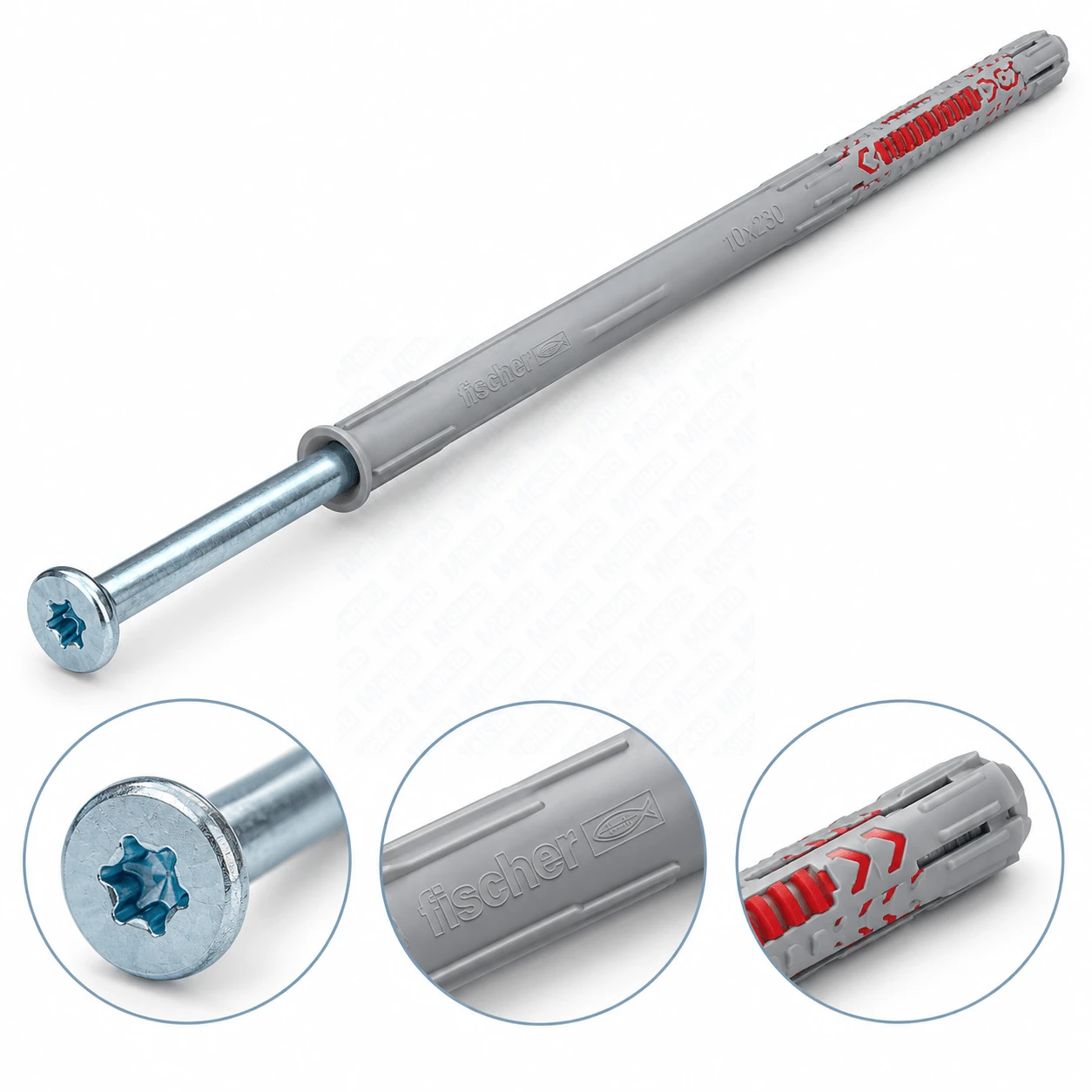

Dwukomponentowa konstrukcja DuoXpand
Kołek wykorzystuje połączenie dwóch komponentów. Szary nylonowy korpus odpowiada za wytrzymałość, a bardziej elastyczny czerwony komponent wspiera prawidłowe rozpieranie w podłożu. Specjalna geometria lameli dostosowuje sposób pracy mocowania do różnych materiałów budowlanych.
Użebrowanie boczne ogranicza obracanie się kołka w otworze podczas dokręcania wkręta.
Zastosowanie
DuoXpand może być stosowany między innymi do mocowania podkonstrukcji drewnianych i metalowych, okien, drzwi, bram, belek, okładzin, szaf, wsporników oraz tras kablowych w zakresie dopuszczonym przez dokumentację techniczną systemu.
Europejska Ocena Techniczna obejmuje określone zastosowania w betonie i murze, w tym w materiałach pełnych, otworowych i betonie komórkowym.
Montaż przelotowy
Do DuoXpand 10 x 230 T wymagany jest otwór o średnicy 10 mm. Minimalna głębokość otworu przy montażu przelotowym wynosi 240 mm. Wkręt dokręca się napędem TX40.
Dane techniczne
| Parametr | Wartość |
|---|---|
| Producent | fischer |
| Seria | DuoXpand |
| Wariant | 10 x 230 T |
| Numer artykułu producenta produktu bazowego | 562162 |
| Typ wkręta | wkręt z łbem stożkowym wpuszczanym |
| Materiał wkręta | stal ocynkowana galwanicznie |
| Napęd | TX40 |
| Średnica kołka / wiertła | 10 mm |
| Długość kołka | 230 mm |
| Zakotwienie / maks. grubość elementu – konfiguracja 1 | 50 / 180 mm |
| Zakotwienie / maks. grubość elementu – konfiguracja 2 | 70 / 160 mm |
| Zakotwienie / maks. grubość elementu – konfiguracja 3 | 140 / 90 mm |
| Zakotwienie / maks. grubość elementu – konfiguracja 4 | 160 / 70 mm |
| Minimalna głębokość otworu | 240 mm |
| Typ montażu | przelotowy |
| Jednostka sprzedaży | 1 kompletne mocowanie: 1 kołek + 1 wkręt |
| Europejska Ocena Techniczna | ETA-21/0324 |
| Deklaracja właściwości użytkowych | DoP No. 0347 |
Dobór głębokości zakotwienia
Maksymalna grubość mocowanego elementu zależy od wybranej głębokości zakotwienia. Dla wariantu 230 mm dostępne są konfiguracje 50/180 mm, 70/160 mm, 140/90 mm oraz 160/70 mm. Nośność należy dobierać do konkretnego podłoża, geometrii mocowania, rozstawu i odległości od krawędzi zgodnie z ETA-21/0324.
FAQ
Czy 00562162SZT oznacza sam kołek?
Nie. Produkt zawiera 1 kompletne mocowanie: 1 kołek DuoXpand 10 x 230 T oraz 1 dopasowany wkręt z łbem wpuszczanym TX40.
Gdzie dostępne jest pełne opakowanie?
Pełne opakowanie zawierające 50 kompletnych mocowań jest dostępne pod symbolem: 00562162.
Co oznacza litera T?
Wariant T posiada wkręt z łbem stożkowym wpuszczanym i napędem TX40.
Jak gruby element można zamocować?
Maksymalna grubość elementu wynosi 180 mm przy zakotwieniu 50 mm, 160 mm przy 70 mm, 90 mm przy 140 mm oraz 70 mm przy 160 mm.
Jakie wiertło jest potrzebne?
Do DuoXpand 10 x 230 T wymagany jest otwór o średnicy 10 mm.
Jak głęboki powinien być otwór?
Minimalna głębokość otworu przy montażu przelotowym wynosi 240 mm.
