Fischer DuoXpand 10 x 230 T kołek ramowy z wkrętem wpuszczanym TX40 ocynkowanym galwanicznie 50 sztuk
Kod produktu: 00562162
Wystaw opinię o produkcie
— doręczenie zwykle w 1 dzień roboczy od momentu wysyłki
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Produkty powiązane
Gwarancja bezpiecznego zakupu
Opis produktu

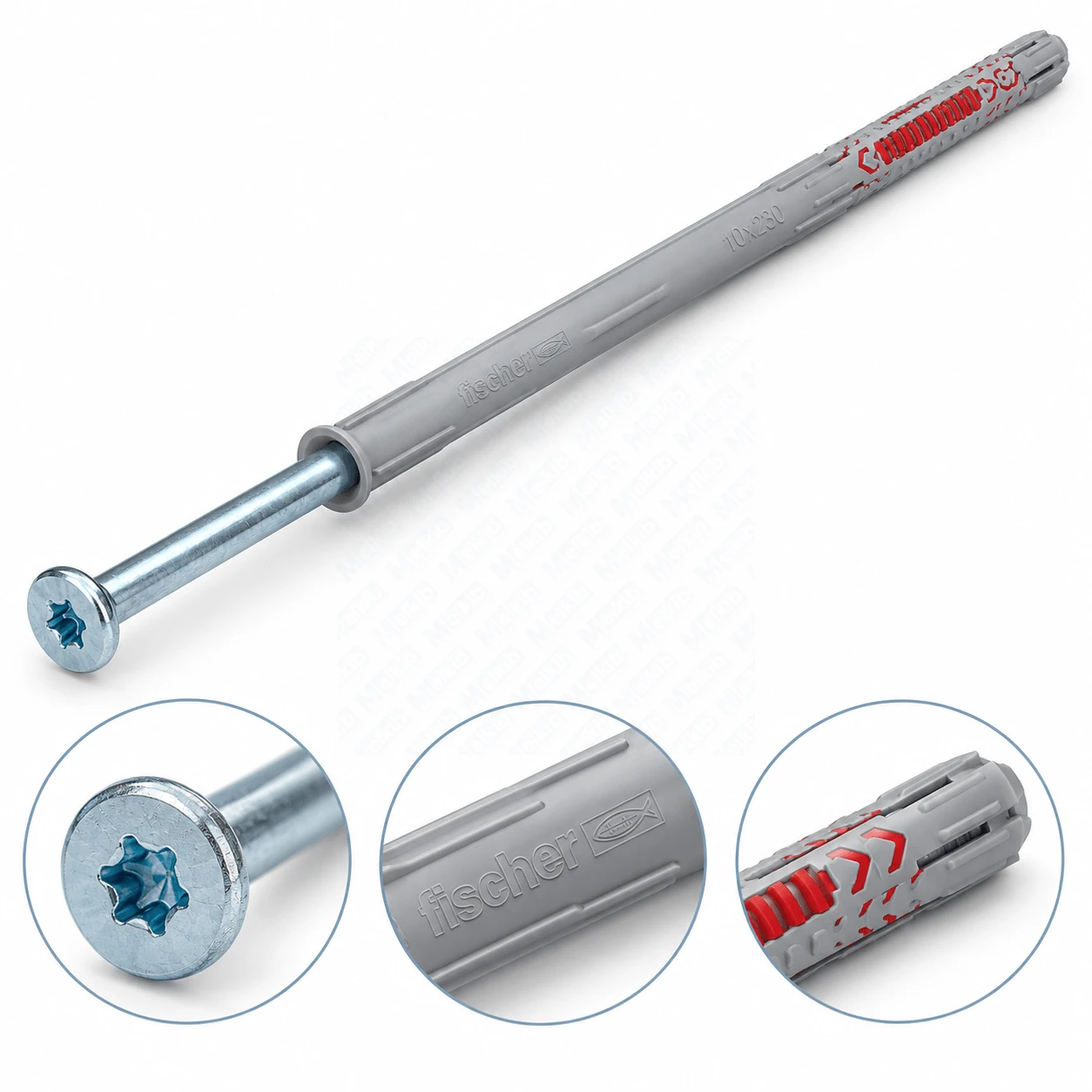

Fischer DuoXpand 10 x 230 T – długi kołek ramowy z wkrętem wpuszczanym TX40
Fischer DuoXpand 10 x 230 T to dwukomponentowy kołek ramowy przeznaczony do montażu przelotowego w betonie, murze oraz innych podłożach objętych dokumentacją systemu. Wariant o długości 230 mm jest najdłuższą wersją DuoXpand T 10 mm i pozwala mocować elementy o dużej grubości przy zachowaniu odpowiedniej głębokości zakotwienia.

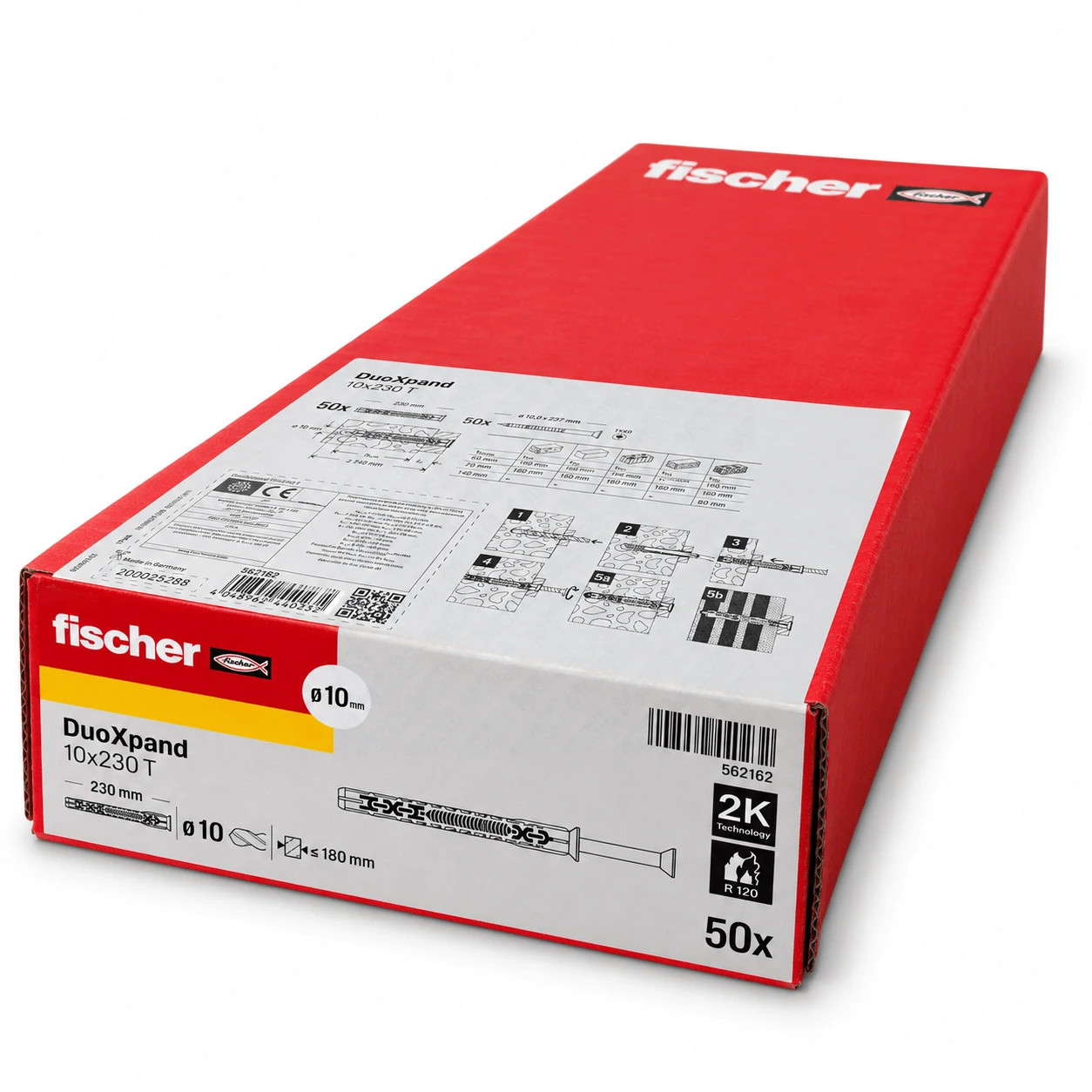

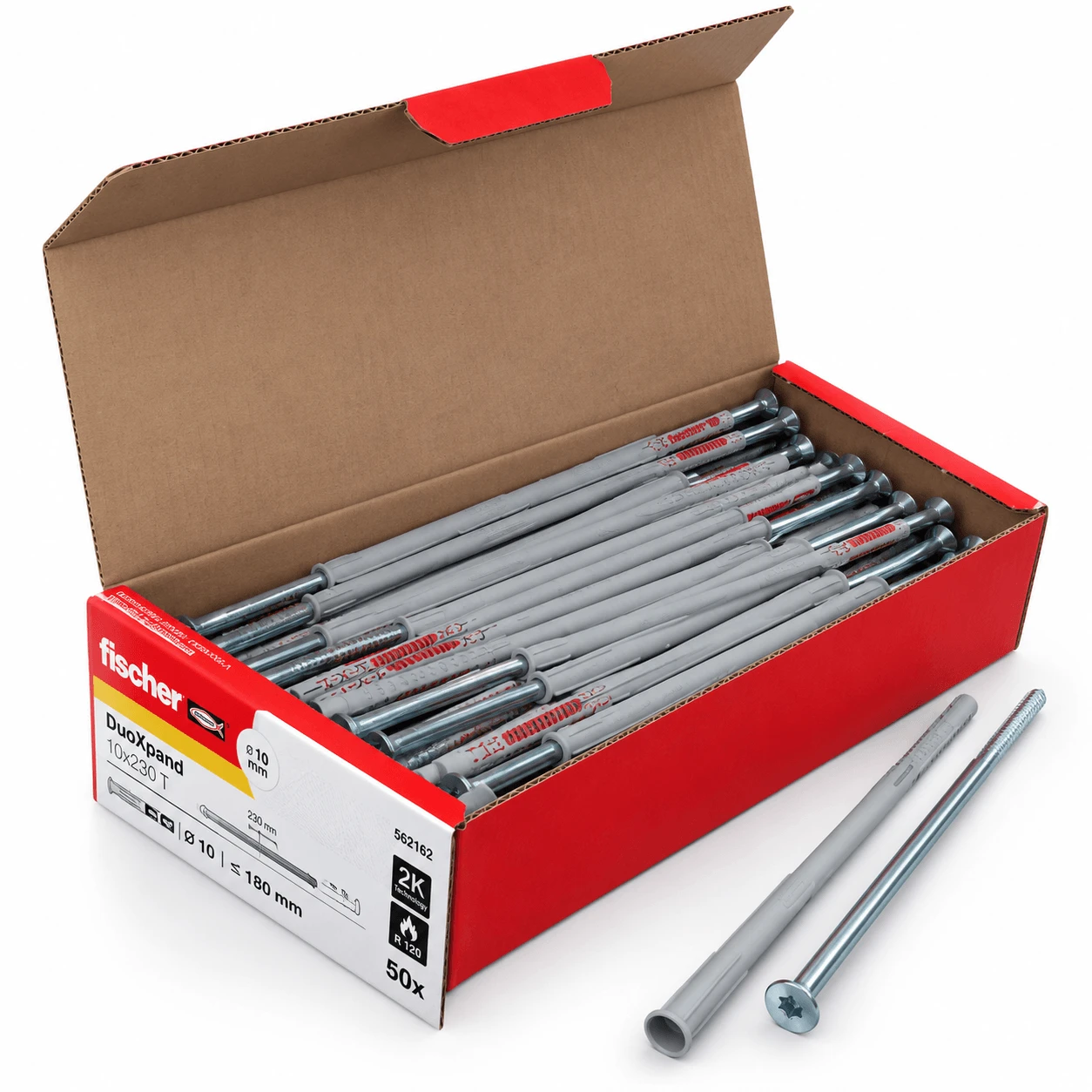

Każde mocowanie jest fabrycznie wyposażone w dopasowany wkręt ze stali ocynkowanej galwanicznie z łbem stożkowym wpuszczanym i napędem TX40. Opakowanie zawiera 50 kompletnych mocowań.
Wersja T – łeb wpuszczany do estetycznego mocowania drewna
Wariant T różni się od wersji FUS rodzajem łba wkręta. Tutaj zastosowano łeb stożkowy wpuszczany, który może licować się z powierzchnią mocowanego elementu. Producent szczególnie poleca tę wersję do mocowania elementów drewnianych do betonu i muru.
Dzięki temu DuoXpand 10 x 230 T dobrze sprawdza się przy podkonstrukcjach drewnianych, belkach, elementach ramowych i innych zastosowaniach, w których wystający łeb sześciokątny nie jest pożądany.
Cztery konfiguracje montażowe wariantu 230 mm
Kołek może pracować z kilkoma głębokościami zakotwienia. Przy zakotwieniu 50 mm maksymalna długość użytkowa wynosi 180 mm. Przy zakotwieniu 70 mm wynosi 160 mm, przy 140 mm – 90 mm, a przy 160 mm – 70 mm.
Tak duży zakres pozwala wykorzystać wariant 230 mm zarówno przy grubych mocowanych elementach, jak i w sytuacjach wymagających głębszego osadzenia w podłożu.
Dwukomponentowa konstrukcja DuoXpand
Szary korpus wykonany z wysokiej jakości nylonu odpowiada za wytrzymałość, a czerwony, bardziej elastyczny komponent wspiera kontrolowane rozpieranie kołka. Specjalna geometria lameli dopasowuje sposób pracy mocowania do rodzaju materiału budowlanego.
W materiałach pełnych obciążenie jest równomiernie przenoszone na podłoże. W murach z pustkami kołek tworzy stabilne zamocowanie kształtowe, ograniczając nadmierne obciążenie wewnętrznych ścianek materiału.
Zastosowanie
DuoXpand 10 x 230 T może być stosowany między innymi do mocowania drewnianych i metalowych podkonstrukcji elewacji, stropów i dachów, okien, bram, drzwi, belek, szaf, szafek wiszących, okładzin ściennych, wsporników oraz tras kablowych.
Europejska Ocena Techniczna obejmuje określone zastosowania w betonie od C12/15, murze z cegieł pełnych i otworowych, elementach silikatowych, betonie lekkim i betonie komórkowym. Producent wskazuje również zastosowanie w kamieniu naturalnym o gęstej strukturze i pełnych płytach gipsowych.
Montaż przelotowy
Dla DuoXpand 10 x 230 T wymagany jest otwór o średnicy 10 mm. Minimalna głębokość otworu przy montażu przelotowym wynosi 240 mm. Wkręt dokręca się napędem TX40.
Dane techniczne
| Parametr | Wartość |
|---|---|
| Producent | fischer |
| Seria | DuoXpand |
| Wariant | 10 x 230 T |
| Numer artykułu producenta | 562162 |
| Typ wkręta | wkręt z łbem stożkowym wpuszczanym |
| Materiał wkręta | stal ocynkowana galwanicznie |
| Napęd | TX40 |
| Średnica kołka / wiertła | 10 mm |
| Długość kołka | 230 mm |
| Zakotwienie / maks. długość użytkowa – konfiguracja 1 | 50 / 180 mm |
| Zakotwienie / maks. długość użytkowa – konfiguracja 2 | 70 / 160 mm |
| Zakotwienie / maks. długość użytkowa – konfiguracja 3 | 140 / 90 mm |
| Zakotwienie / maks. długość użytkowa – konfiguracja 4 | 160 / 70 mm |
| Minimalna głębokość otworu | 240 mm |
| Typ montażu | przelotowy |
| Opakowanie | 50 kompletnych mocowań |
| GTIN / EAN | 4048962440232 |
| Europejska Ocena Techniczna | ETA-21/0324 |
| Deklaracja właściwości użytkowych | DoP No. 0347 |
Dobór głębokości zakotwienia
Maksymalna grubość mocowanego elementu zależy od wybranej głębokości osadzenia. Dla wariantu 230 mm dostępne są konfiguracje 50/180 mm, 70/160 mm, 140/90 mm oraz 160/70 mm. Nośność należy dobrać do konkretnego podłoża, geometrii zamocowania, rozstawu i odległości od krawędzi zgodnie z ETA-21/0324.
FAQ
Co oznacza litera T w DuoXpand 10 x 230 T?
Wariant T jest wyposażony we wkręt z łbem stożkowym wpuszczanym, napędzany końcówką TX40.
Do czego szczególnie nadaje się wersja T?
Producent szczególnie wskazuje mocowanie elementów drewnianych do betonu i muru, gdzie łeb wpuszczany może zostać zlicowany z powierzchnią.
Jak gruby element można zamocować?
Maksymalna długość użytkowa wynosi 180 mm przy zakotwieniu 50 mm, 160 mm przy 70 mm, 90 mm przy 140 mm oraz 70 mm przy 160 mm.
Jakie wiertło jest potrzebne?
Do DuoXpand 10 x 230 T stosuje się wiertło o średnicy 10 mm.
Jak głęboki powinien być otwór?
Minimalna głębokość otworu przy montażu przelotowym wynosi 240 mm.
Ile mocowań zawiera opakowanie?
Opakowanie zawiera 50 kompletnych mocowań DuoXpand 10 x 230 T.
