Fischer SXRL 10 x 290 FUS kołek ramowy z wkrętem TX40/SW13 ocynkowanym galwanicznie 50 sztuk
Kod produktu: 00522729
Wystaw opinię o produkcie
— doręczenie zwykle w 1 dzień roboczy od momentu wysyłki
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Produkty powiązane
Gwarancja bezpiecznego zakupu
Opis produktu
Fischer SXRL 10 x 290 FUS – długi kołek ramowy do mocowania elementów o dużej grubości
Fischer SXRL 10 x 290 FUS to kompletny system mocowania ramowego przeznaczony do montażu przelotowego w betonie, murze oraz gazobetonie. Wariant o długości 290 mm wyróżnia się dużą długością użytkową i pozwala mocować elementy o grubości nawet do 240 mm, zależnie od wybranej głębokości zakotwienia.

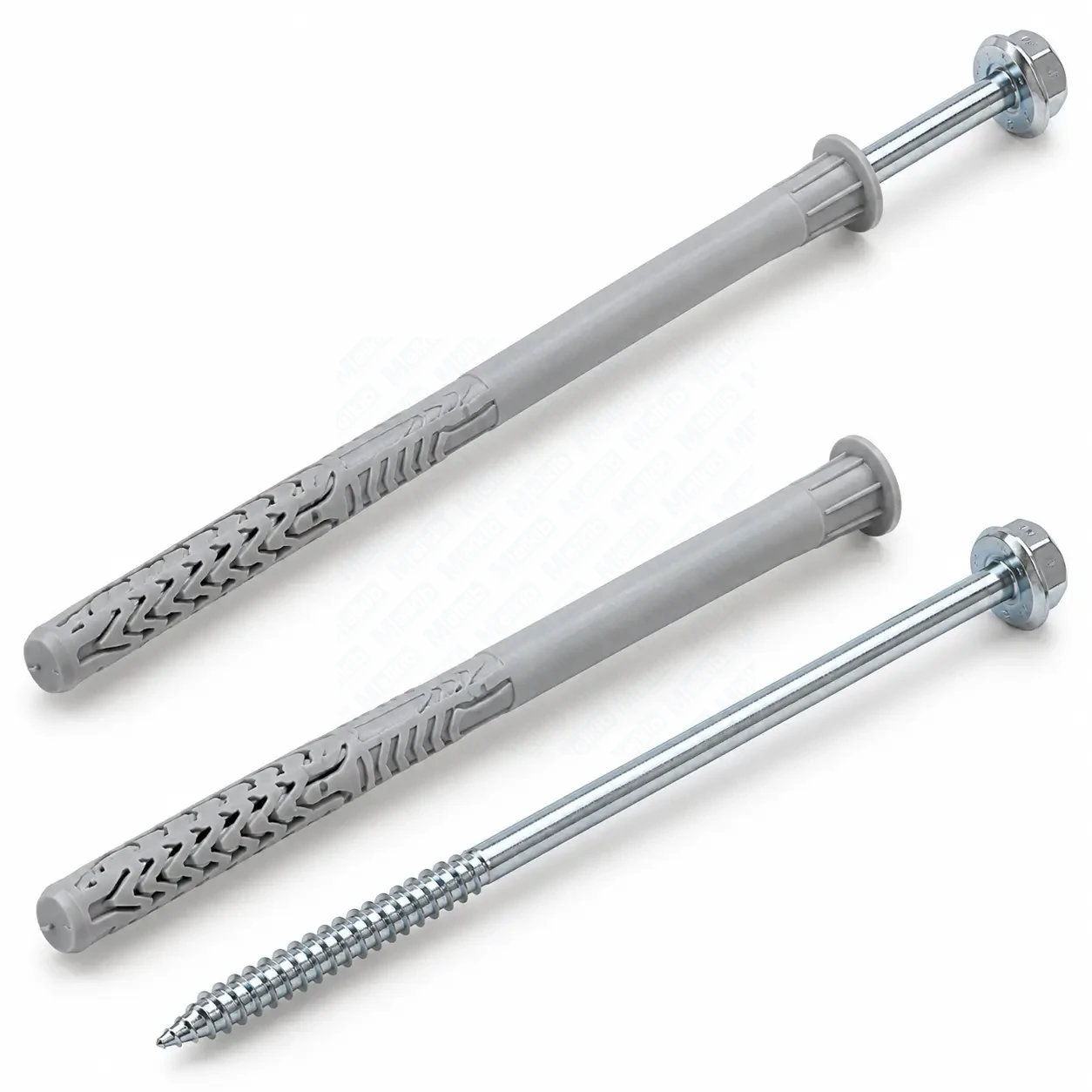

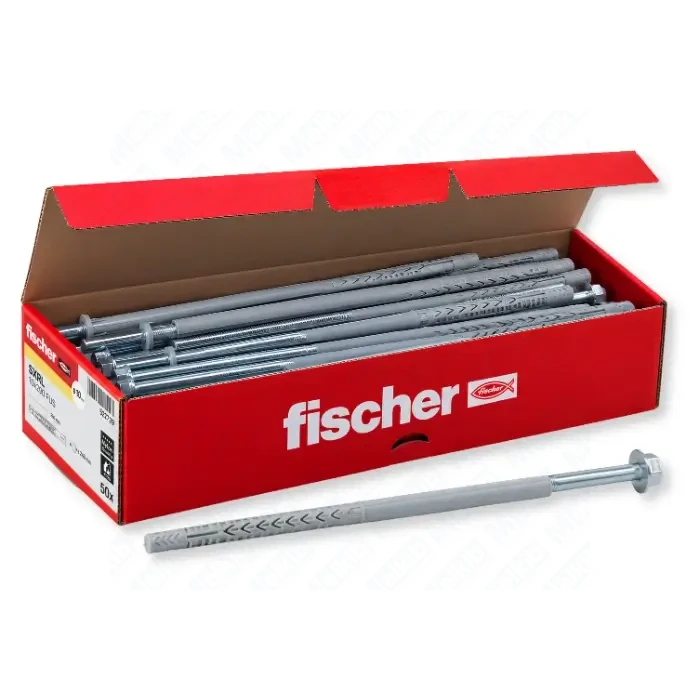

Opakowanie zawiera 50 kompletnych mocowań: 50 kołków SXRL 10 x 290 mm oraz 50 wkrętów Ø7,0 x 299 mm. Wkręt posiada łeb sześciokątny SW13, dodatkowe gniazdo TX40 oraz zintegrowaną podkładkę i jest wykonany ze stali ocynkowanej galwanicznie.
Trzy głębokości zakotwienia dla wariantu 290 mm
SXRL 10 x 290 FUS może być stosowany z nominalną głębokością zakotwienia 50, 70 lub 90 mm. Pozwala to dobrać sposób osadzenia do podłoża i grubości mocowanego elementu.
Przy zakotwieniu 50 mm maksymalna długość użytkowa wynosi 240 mm. Przy zakotwieniu 70 mm wynosi 220 mm, a przy 90 mm – 200 mm. Dzięki temu wariant 290 mm jest szczególnie przydatny tam, gdzie pomiędzy powierzchnią podłoża a strefą kotwienia znajduje się gruby mocowany element.
Jak działa kołek SXRL?
Kołek posiada dwie strefy rozpierania. W materiałach z pustkami pomagają one równomiernie przenosić obciążenie na podłoże bez nadmiernego obciążania cienkich ścianek. W gazobetonie oraz pełnych materiałach budowlanych obie strefy współpracują jak jeden długi element rozporowy.
Podłużne żebra kołka ograniczają jego obracanie się w otworze podczas dokręcania wkręta.
Gdzie można stosować SXRL 10 x 290 FUS?
System jest przeznaczony między innymi do mocowania podkonstrukcji fasadowych, stropowych i dachowych, metalowych wsporników, okładzin ściennych, okien, bram, drzwi, belek, szaf, szafek wiszących, kanałów oraz tras kablowych.
Europejska Ocena Techniczna obejmuje między innymi beton od C12/15, cegły pełne i perforowane, bloczki silikatowe, pustaki z betonu lekkiego, bloczki izolacyjne oraz gazobeton. Szczegółowy zakres i dopuszczalne obciążenia należy każdorazowo sprawdzić w ETA-07/0121.
Wkręt FUS – SW13 i TX40
Wariant FUS jest wyposażony we wkręt z łbem sześciokątnym i zintegrowaną podkładką. Można go napędzać kluczem SW13 lub poprzez gniazdo TX40. Taka wersja jest szczególnie odpowiednia do mocowania elementów metalowych.
Montaż przelotowy
SXRL jest przeznaczony do montażu przelotowego. Dla wariantu 10 x 290 producent przewiduje otwór o średnicy 10 mm. Minimalna głębokość otworu wynosi 300 mm.
Dane techniczne
| Parametr | Wartość |
|---|---|
| Producent | fischer |
| Seria | SXRL |
| Wariant | SXRL 10 x 290 FUS |
| Numer artykułu producenta | 522729 |
| Średnica kołka / wiertła | 10 mm |
| Długość kołka | 290 mm |
| Wkręt | Ø7,0 x 299 mm |
| Materiał wkręta | stal ocynkowana galwanicznie |
| Napęd | TX40 / SW13 |
| Głębokość zakotwienia / maks. długość użytkowa – konfiguracja 1 | 50 / 240 mm |
| Głębokość zakotwienia / maks. długość użytkowa – konfiguracja 2 | 70 / 220 mm |
| Głębokość zakotwienia / maks. długość użytkowa – konfiguracja 3 | 90 / 200 mm |
| Minimalna głębokość otworu przy montażu przelotowym | 300 mm |
| Typ montażu | przelotowy |
| Opakowanie | 50 kompletnych mocowań |
| GTIN / EAN | 4048962181043 |
| Europejska Ocena Techniczna | ETA-07/0121 |
| Deklaracja właściwości użytkowych | DoP No. 0329 |
Dobór zamocowania
Dopuszczalna grubość mocowanego elementu zależy od wybranej głębokości zakotwienia. Dla wariantu 290 mm dostępne są konfiguracje 50/240 mm, 70/220 mm oraz 90/200 mm. Nośność należy dobierać do konkretnego materiału podłoża, rozstawu mocowań, odległości od krawędzi oraz warunków obciążenia zgodnie z ETA-07/0121.
FAQ
Co znajduje się w opakowaniu 00522729?
Opakowanie zawiera 50 kołków SXRL 10 x 290 mm oraz 50 dopasowanych wkrętów Ø7,0 x 299 mm, czyli 50 kompletnych mocowań.
Jak gruby element można zamocować kołkiem SXRL 10 x 290?
Maksymalna długość użytkowa wynosi 240 mm przy zakotwieniu 50 mm, 220 mm przy zakotwieniu 70 mm oraz 200 mm przy zakotwieniu 90 mm.
Jakie wiertło jest wymagane?
Do wariantu SXRL 10 x 290 FUS stosuje się wiertło o średnicy 10 mm.
Jak głęboki powinien być otwór?
Minimalna głębokość otworu przy montażu przelotowym wynosi 300 mm.
Jakim narzędziem dokręca się wkręt?
Wkręt można napędzać poprzez gniazdo TX40 lub łeb sześciokątny SW13.
Czy SXRL 10 x 290 nadaje się do gazobetonu?
Tak. Gazobeton znajduje się w zakresie materiałów budowlanych objętych dokumentacją systemu SXRL, przy zachowaniu parametrów określonych w ETA.
