Fischer DuoXpand 10 x 200 FUS kołek ramowy z wkrętem TX40/SW13 ocynkowanym galwanicznie 1 sztuka
Kod produktu: 00562173SZT
Wystaw opinię o produkcie
— doręczenie zwykle w 1 dzień roboczy od momentu wysyłki
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Gwarancja bezpiecznego zakupu
Opis produktu

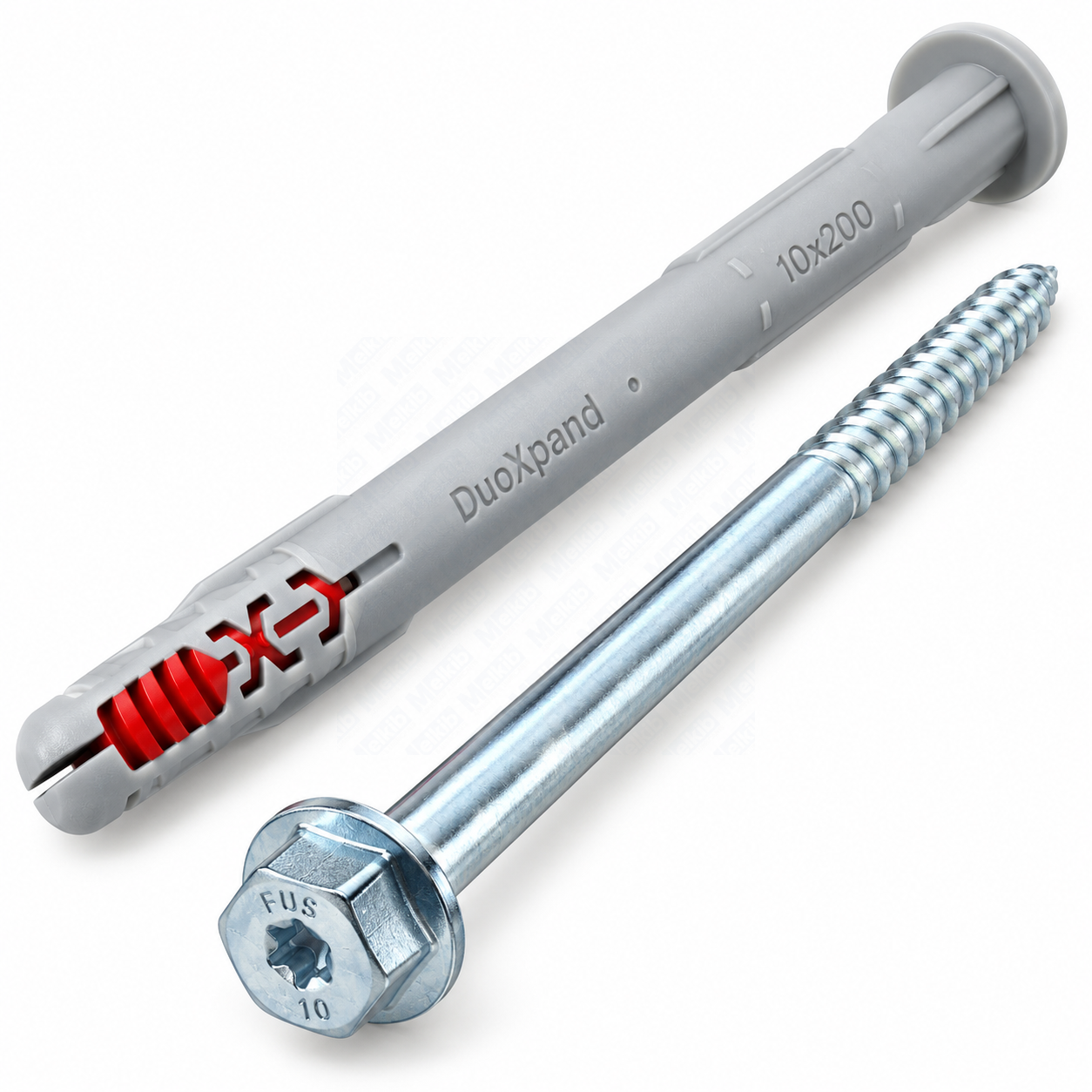

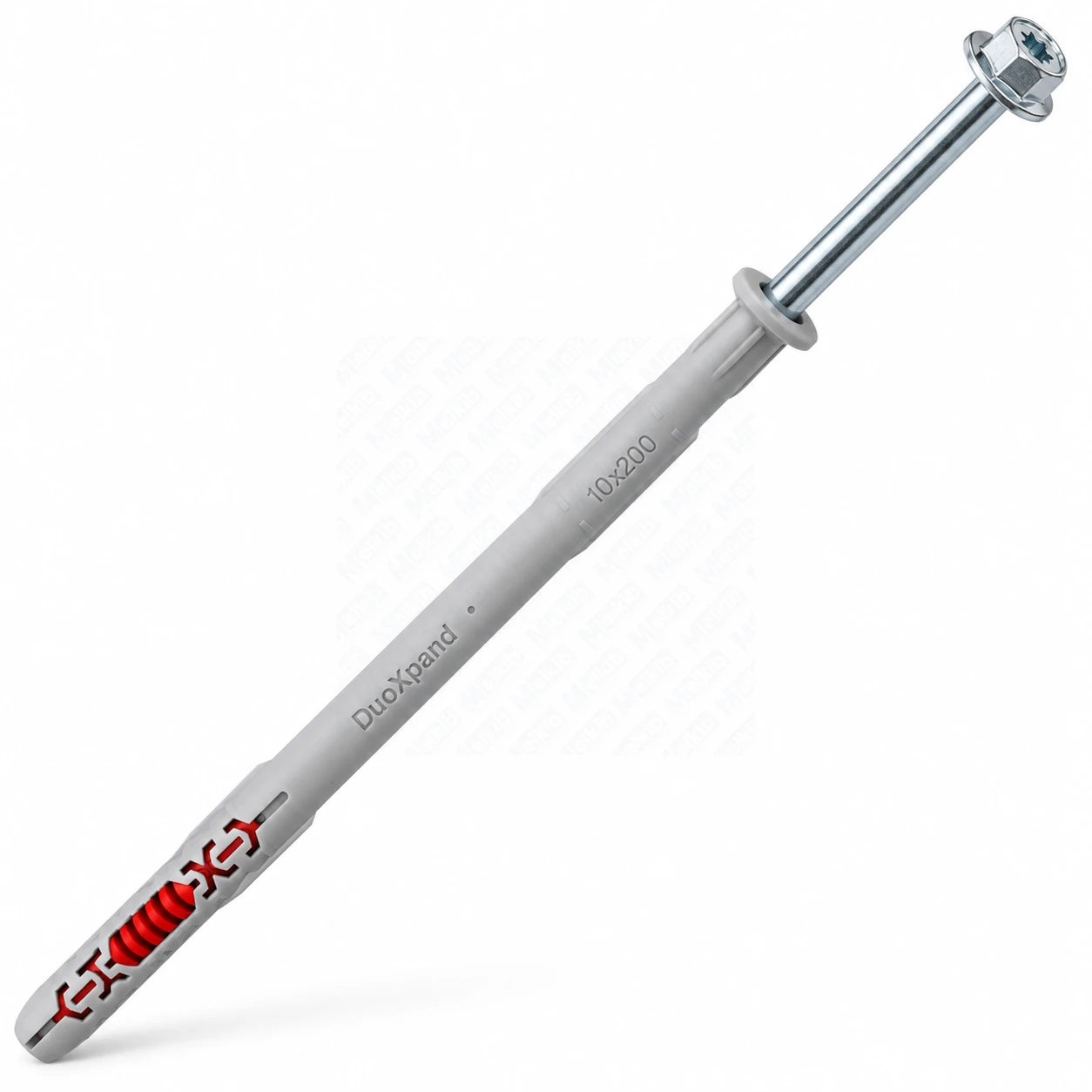

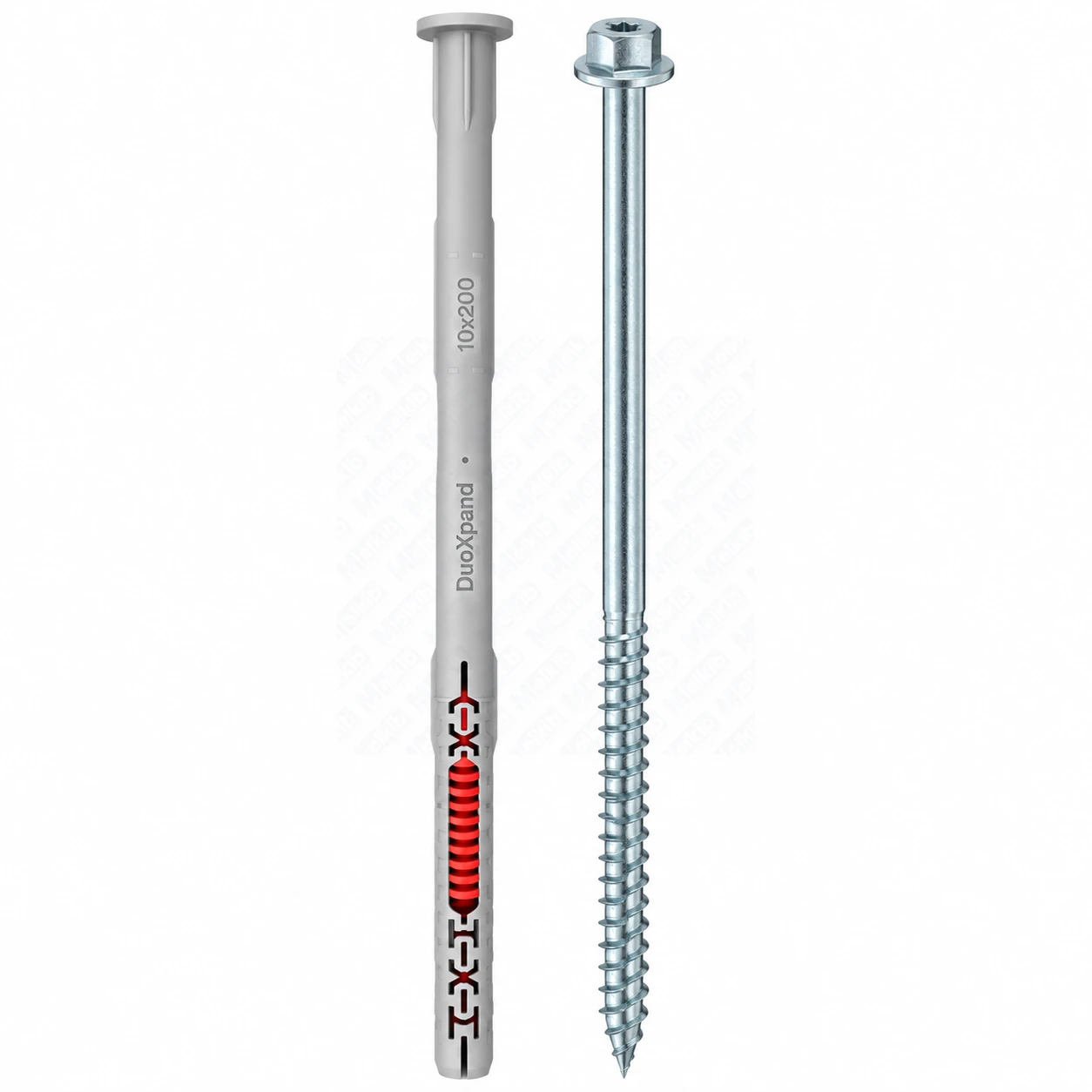

Fischer DuoXpand 10 x 200 FUS – pojedynczy kołek ramowy z wkrętem
Fischer DuoXpand 10 x 200 FUS to kompletne mocowanie ramowe do montażu przelotowego. Ten wariant handlowy Melkib obejmuje 1 komplet: jeden kołek DuoXpand 10 x 200 mm oraz jeden fabrycznie dopasowany wkręt FUS Ø7,0 x 209 mm.
Pełne fabryczne opakowanie zawierające 50 kompletnych mocowań jest dostępne pod symbolem : 00562173.
Jedno kompletne mocowanie DuoXpand
SKU 00562173SZT nie oznacza samego plastikowego kołka. Produkt obejmuje kołek oraz odpowiadający mu wkręt FUS, czyli kompletny zestaw potrzebny do wykonania jednego mocowania.
Wkręt wykonano ze stali ocynkowanej galwanicznie. Ma łeb sześciokątny SW13, gniazdo TX40 oraz zintegrowaną podkładkę.
Cztery konfiguracje montażowe wariantu 200 mm
DuoXpand 10 x 200 FUS umożliwia dobór głębokości zakotwienia do rodzaju podłoża i grubości mocowanego elementu.
Przy zakotwieniu 50 mm maksymalna grubość mocowanego elementu wynosi 150 mm. Dla zakotwienia 70 mm wynosi 130 mm, dla 140 mm – 60 mm, a dla 160 mm – 40 mm.
Dwukomponentowa konstrukcja DuoXpand
Kołek wykorzystuje połączenie dwóch komponentów oraz specjalną geometrię strefy rozpierania. Konstrukcja została zaprojektowana tak, aby dostosowywać sposób pracy kołka do różnych materiałów budowlanych.
Użebrowanie boczne pomaga zapobiegać obracaniu się kołka w otworze podczas dokręcania wkrętu.
Zastosowanie
DuoXpand może być stosowany do mocowania między innymi elementów podkonstrukcji, wsporników, elementów metalowych, okien, drzwi, belek, szaf, kanałów i tras kablowych, w zakresie dopuszczonym przez odpowiednią Europejską Ocenę Techniczną.
Dopuszczalne obciążenia i warunki montażu należy dobierać zgodnie z ETA-21/0324, a dla zastosowań objętych zakresem sejsmicznym – także zgodnie z ETA-22/0186.
Montaż przelotowy
Do wariantu DuoXpand 10 x 200 FUS wymagany jest otwór o średnicy 10 mm. Minimalna głębokość otworu przy montażu przelotowym wynosi 210 mm.
Dane techniczne
| Parametr | Wartość |
|---|---|
| Producent | fischer |
| Seria | DuoXpand |
| Wariant | 10 x 200 FUS |
| Numer artykułu producenta produktu bazowego | 562173 |
| Średnica kołka / wiertła | 10 mm |
| Długość kołka | 200 mm |
| Wkręt | Ø7,0 x 209 mm |
| Materiał wkręta | stal ocynkowana galwanicznie |
| Łeb / napęd | łeb sześciokątny SW13 / gniazdo TX40 |
| Zakotwienie / maks. grubość elementu – konfiguracja 1 | 50 / 150 mm |
| Zakotwienie / maks. grubość elementu – konfiguracja 2 | 70 / 130 mm |
| Zakotwienie / maks. grubość elementu – konfiguracja 3 | 140 / 60 mm |
| Zakotwienie / maks. grubość elementu – konfiguracja 4 | 160 / 40 mm |
| Minimalna głębokość otworu | 210 mm |
| Typ montażu | przelotowy |
| Jednostka sprzedaży Melkib | 1 komplet: 1 kołek + 1 wkręt |
| Europejska Ocena Techniczna | ETA-21/0324 |
| Dodatkowa Europejska Ocena Techniczna | ETA-22/0186 |
| Deklaracja właściwości użytkowych | DoP No. 0347 |
Dobór zamocowania
Maksymalna grubość mocowanego elementu zależy od wybranej głębokości zakotwienia. Dla wariantu 200 mm dostępne są konfiguracje 50/150 mm, 70/130 mm, 140/60 mm oraz 160/40 mm. Nośność należy dobierać do konkretnego podłoża, geometrii zamocowania, rozstawu i odległości od krawędzi zgodnie z odpowiednią dokumentacją techniczną.
FAQ
Czy 00562173SZT oznacza sam kołek?
Nie. Produkt obejmuje 1 kompletne mocowanie: 1 kołek DuoXpand 10 x 200 mm oraz 1 dopasowany wkręt FUS Ø7,0 x 209 mm.
Gdzie dostępne jest pełne opakowanie?
Pełne opakowanie zawierające 50 kompletnych mocowań jest dostępne pod symbolem Melkib 00562173.
Jak gruby element można zamocować?
Maksymalna grubość elementu wynosi 150 mm przy zakotwieniu 50 mm, 130 mm przy 70 mm, 60 mm przy 140 mm oraz 40 mm przy 160 mm.
Jakie wiertło jest potrzebne?
Do DuoXpand 10 x 200 FUS wymagany jest otwór o średnicy 10 mm.
Jak głęboki powinien być otwór?
Minimalna głębokość otworu przy montażu przelotowym wynosi 210 mm.
Jaki łeb ma wkręt FUS?
Wkręt ma łeb sześciokątny SW13 z gniazdem TX40 i zintegrowaną podkładką.
