Jak zwalidować połączenie klejowe przed wdrożeniem do produkcji? Plan badań, starzenie i kryteria oceny

Co właściwie walidujemy?

Karta techniczna mówi, jak klej zachowywał się w określonych warunkach badania producenta. W rzeczywistym produkcie dochodzą jednak kolejne zmienne: konkretny stop metalu, powłoka, tworzywo lub kompozyt, przygotowanie powierzchni, grubość spoiny, geometria złącza, temperatura i sposób obciążenia.

Dlatego podczas kwalifikacji nie badamy wyłącznie produktu chemicznego. W praktyce badamy cały układ:

materiał → przygotowanie powierzchni → klej → geometria → proces aplikacji → utwardzenie → warunki eksploatacji.

Jak dobrać badanie do połączenia klejowego?

Nie ma jednej próby, która odpowiada na wszystkie pytania. Najpierw trzeba ustalić, czego najbardziej obawiamy się w rzeczywistym złączu: ścinania, oddzierania, długotrwałego obciążenia, utraty przyczepności po wilgoci czy np. poluzowania gwintu.

Do tego dochodzą bardziej specjalistyczne procedury, np. torsyjna próba ścinania DIN 54455, test klina DIN 65448 czy badanie zginania i oddzierania DIN 54461. Nie wykonuje się ich jednak dlatego, że istnieją – tylko wtedy, gdy odpowiadają problemowi, który rzeczywiście występuje w konstrukcji.

Próba ścinania – dobry punkt odniesienia, ale nie cały obraz

Badanie połączenia zakładkowego jest jedną z najczęściej stosowanych metod porównywania klejów i sposobów przygotowania powierzchni.

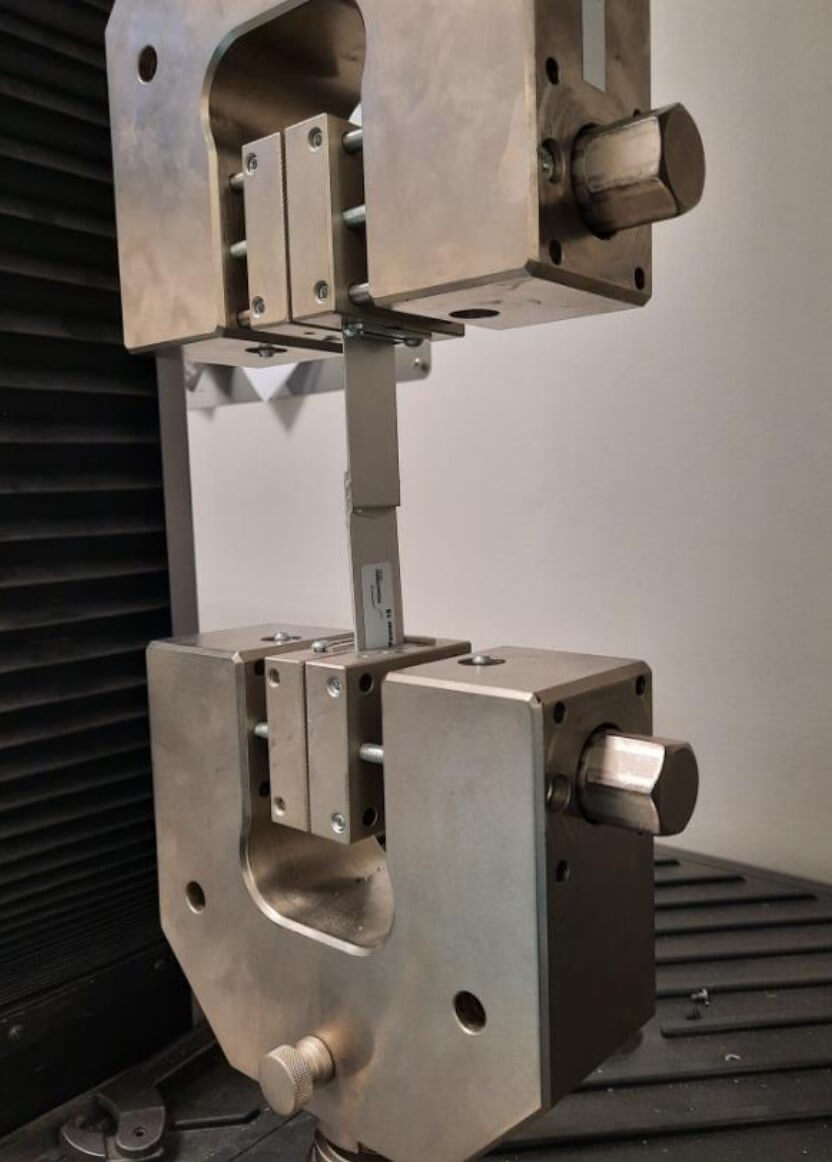

W typowej geometrii spotykanej przy badaniach według EN 1465 stosuje się elementy o długości 100 mm, szerokości 25 mm i grubości 1,6 mm, połączone zakładką o długości 12,5 mm.

Podczas próby elementy są rozciągane aż do zniszczenia. Wynik pozwala porównywać warianty technologii, ale nie jest automatycznie wartością projektową dla dowolnego złącza w maszynie lub produkcie.

Znaczenie mają między innymi geometria, sztywność elementów i grubość warstwy kleju. Zmiana grubości spoiny zmienia również rozkład naprężeń, dlatego próbki porównawcze powinny być wykonywane według tego samego standardu.

Szczegółowo próbę ścinania omawiamy już w osobnym materiale: Badanie połączeń klejonych ISO 4587 – próba na ścinanie. Tutaj ważniejsza jest jej rola w całym procesie kwalifikacji.

Nie patrz tylko na wynik – obejrzyj próbkę po zerwaniu

Dwie próbki mogą osiągnąć podobną maksymalną siłę, ale zniszczyć się w zupełnie inny sposób. Dla technologa jest to bardzo cenna informacja.

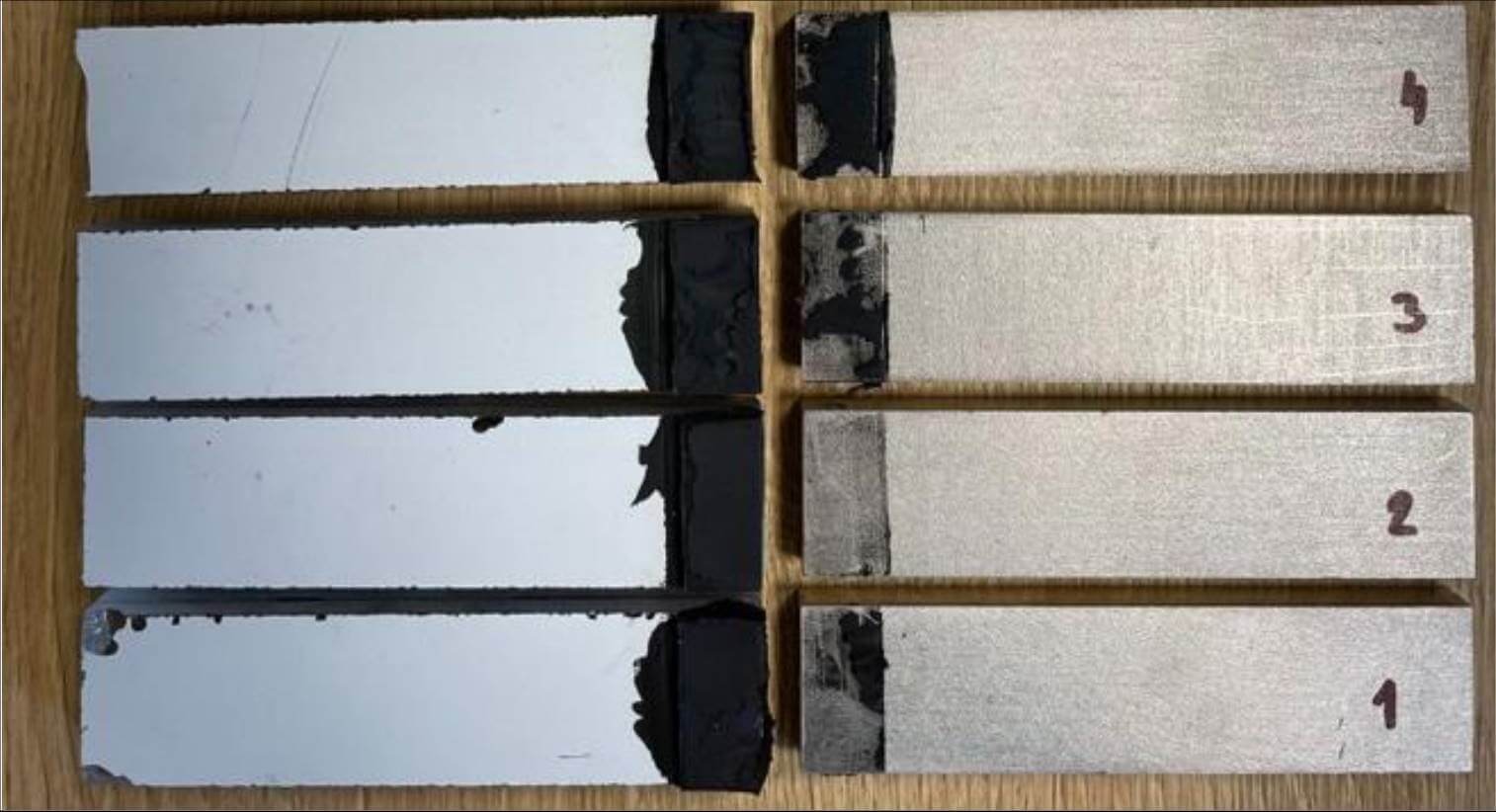

Aktualna ISO 10365 porządkuje nazewnictwo głównych sposobów zniszczenia. W kwalifikacji szczególnie interesująca jest zmiana obrazu po starzeniu. Jeżeli próbka początkowo niszczy się wewnątrz kleju, a po ekspozycji na wilgoć zaczyna czysto odspajać się od podłoża, może to wskazywać na pogorszenie trwałości interfejsu.

Oddzieranie – gdy złącze pracuje inaczej niż na ścinanie

Próba ścinania nie będzie najlepszym testem dla każdej konstrukcji. Jeżeli jeden z elementów jest elastyczny albo złącze może być odrywane od krawędzi, potrzebne może być badanie odporności na oddzieranie.

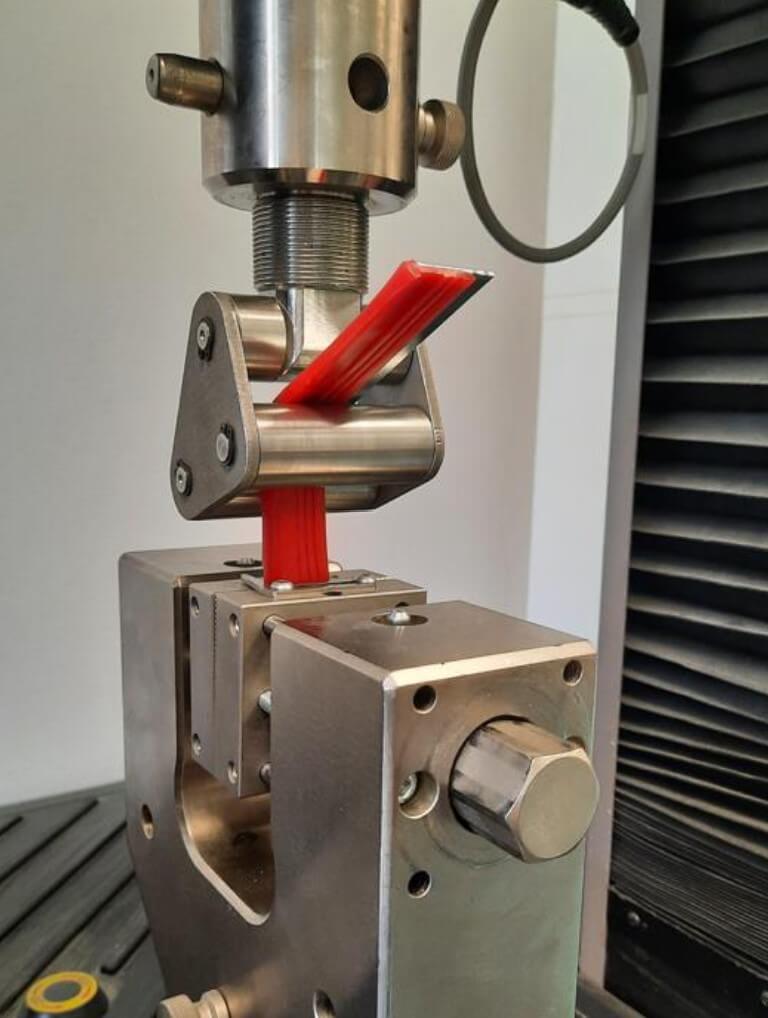

EN 1464 opisuje metodę floating roller peel dla układu element sztywny–elastyczny. W typowej geometrii występuje sztywna próbka o długości 300 mm i grubości 2,5 mm oraz część elastyczna o długości 250 mm i grubości 0,5 mm. Szerokość wynosi 25 mm, a strefa klejenia około 200 mm.

W ścinaniu obciążenie jest rozłożone na znacznie większej powierzchni. Podczas oddzierania koncentruje się przy przesuwającym się froncie odspojenia. Dlatego konstrukcja, która daje bardzo dobry wynik w lap shear, może zachowywać się znacznie gorzej po obciążeniu od krawędzi.

Jak oceniać elastyczne kleje i uszczelniacze?

Klasyczna próbka zakładkowa nie zawsze dobrze opisuje zachowanie elastycznego kleju lub uszczelniacza. Do oceny przyczepności takich materiałów można stosować bead peel test opisany w ISO 21194.

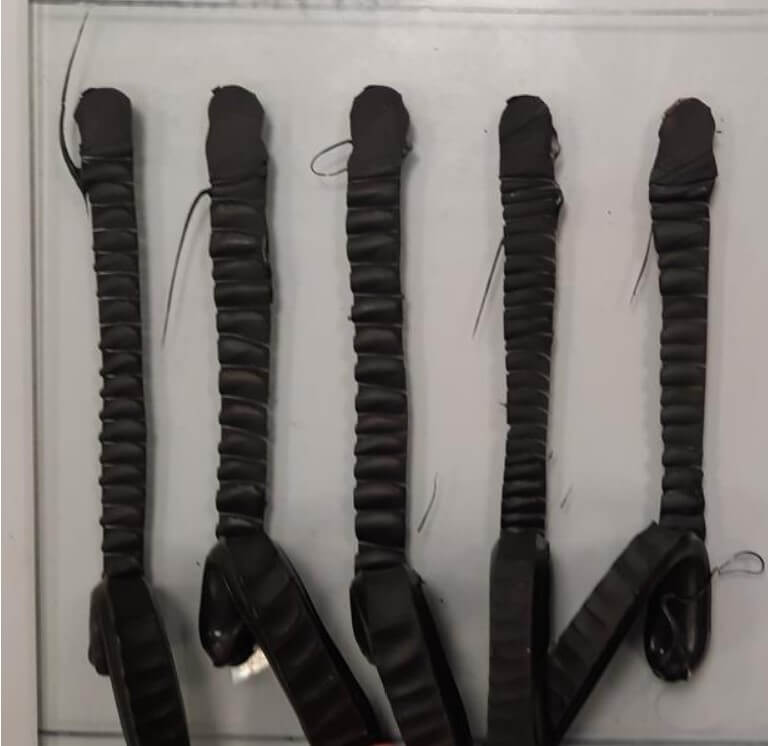

Na przygotowane podłoże nanoszony jest pasek materiału, który po utwardzeniu jest stopniowo odrywany. Obserwuje się zarówno opór podczas odrywania, jak i miejsce powstawania zniszczenia.

Metoda jest przydatna między innymi do porównywania różnych sposobów przygotowania powierzchni oraz oceny wpływu starzenia na adhezję.

Testy starzenia – świeża próbka to dopiero początek

Złącze, które po 24 godzinach osiąga bardzo dobry wynik, może po długim kontakcie z wodą, temperaturą lub medium procesowym zachowywać się zupełnie inaczej. Dlatego przy odpowiedzialnych aplikacjach właściwości mechaniczne bada się również po zaplanowanej ekspozycji środowiskowej.

ISO 9142 opisuje podejście do wyboru laboratoryjnych warunków starzenia złączy klejowych. Warunki powinny być dobrane do rzeczywistego zastosowania albo do wymagań konkretnej branży.

W niektórych tworzywach dodatkowym problemem może być migracja plastyfikatorów, środków poślizgowych lub innych dodatków w kierunku powierzchni. W specyficznych aplikacjach bierze się również pod uwagę oddziaływanie mikroorganizmów.

Przykładowe programy ekspozycji

W praktyce spotyka się między innymi klimat stały, cykle temperatury i wilgotności, zanurzenie w medium oraz ekspozycję w mgle solnej. Jednym z intensywnych profili stosowanych w wybranych procedurach jest 85°C i 85% wilgotności względnej przez określony czas, np. 2000 godzin.

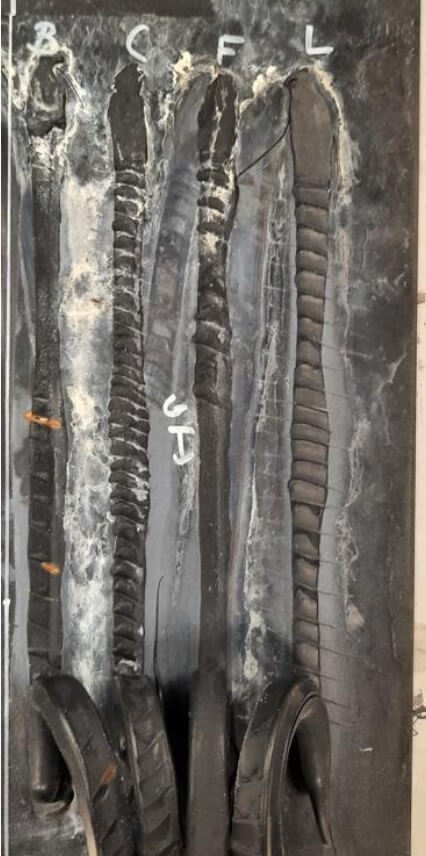

Innym przykładem jest test kataplazmy. W procedurach tego typu próbkę poddaje się intensywnej ekspozycji wilgotno-cieplnej, a następnie chłodzeniu. Spotykanym wariantem jest wygrzewanie w 70°C przez 7 lub 14 dni, po którym następuje etap około -20°C przez 15 godzin.

Najbardziej użyteczny układ: badanie przed i po starzeniu

Dobry program kwalifikacyjny dzieli próbki na grupę referencyjną i grupy poddawane ekspozycji. Dzięki temu nie pytamy tylko „ile wytrzymało po starzeniu?”, ale przede wszystkim co zmieniło się względem stanu początkowego.

Taki układ pozwala zauważyć sytuację, w której wartość średnia spada tylko nieznacznie, ale zmienia się mechanizm zniszczenia. Dla długoterminowej trwałości złącza może być to ważniejszy sygnał ostrzegawczy niż sama różnica kilku procent w wyniku.

Kiedy można uznać technologię za zwalidowaną?

Nie istnieje jedna uniwersalna liczba określająca, że połączenie jest „dobre”. Kryterium zależy od produktu, konstrukcji, wymagań klienta i konsekwencji potencjalnej awarii.

Przed testem warto ustalić co najmniej:

Jak wygląda praktyczna kwalifikacja przed wdrożeniem?

Najpierw definiujemy rzeczywiste materiały, przygotowanie powierzchni i warunki pracy złącza. Następnie przygotowujemy warianty technologii i serię porównywalnych próbek.

Po pełnym utwardzeniu część próbek badamy jako referencję. Pozostałe poddajemy środowisku odpowiadającemu aplikacji, a następnie wykonujemy na nich te same próby. Na końcu porównujemy nie tylko wartości średnie, ale także rozrzut oraz sposób zniszczenia.

Dopiero po tej części warto przejść do próby na rzeczywistym detalu. Znormalizowana próbka jest bardzo dobrym narzędziem do porównywania wariantów, ale nie odwzoruje wszystkich krawędzi, sztywności i koncentracji naprężeń występujących w rzeczywistej konstrukcji.

Po pozytywnym wyniku trzeba jeszcze przełożyć test na proces produkcyjny: określić sposób przygotowania powierzchni, dawkę kleju, grubość spoiny, czas montażu, sposób stabilizacji i moment dopuszczenia detalu do dalszej operacji.

Badania i kwalifikacja technologii klejenia z Melkib

W ramach kwalifikacji technologii klejenia można zaplanować badania złączy zgodnie z odpowiednimi normami oraz warunkami eksploatacji konkretnego produktu. Melkib pomaga dobrać zakres badań, przygotować próbki i przeprowadzić proces oceny wyników.

Zakres może obejmować porównanie klejów lub sposobów przygotowania powierzchni, próby mechaniczne, ocenę sposobu zniszczenia oraz porównanie właściwości przed i po starzeniu.

Do pierwszej analizy najbardziej przydają się informacje o materiałach i powłokach, geometria złącza, przewidywane obciążenia, temperatura, media oraz wymagany czas eksploatacji.

FAQ – badania i walidacja połączeń klejowych

Czy jedna próba na ścinanie wystarczy do zatwierdzenia kleju?

Zwykle nie. Próba ścinania jest bardzo dobrym narzędziem porównawczym, ale program kwalifikacji powinien odpowiadać rzeczywistemu obciążeniu i środowisku pracy złącza.

Dlaczego trzeba oglądać powierzchnie po zerwaniu?

Ponieważ wartość maksymalnej siły nie mówi, gdzie nastąpiła awaria. Analiza zniszczenia pozwala odróżnić problem z adhezją od pęknięcia samego kleju lub materiału klejonego.

Co jest ważniejsze: wynik przed czy po starzeniu?

Najbardziej użyteczne jest ich porównanie. Wynik początkowy stanowi punkt odniesienia, a próbki po ekspozycji pokazują, jak środowisko zmieniło wytrzymałość i mechanizm zniszczenia.

Czy 85°C / 85% RH jest obowiązkowym testem dla każdego połączenia?

Nie. To przykład intensywnego środowiska wilgotno-cieplnego. Warunki badania należy dobierać do konkretnej aplikacji lub wymagań branżowych.

Czy 2000 godzin starzenia oznacza określoną liczbę lat pracy?

Nie należy stosować takiego prostego przeliczenia bez zwalidowanej korelacji. Badanie przyspieszone służy przede wszystkim do porównania wariantów i obserwacji mechanizmów degradacji.

Czy trzeba badać rzeczywisty detal?

Przy odpowiedzialnej aplikacji warto to zrobić. Próbki znormalizowane pomagają porównywać technologie, natomiast finalna geometria może wprowadzać zupełnie inne koncentracje naprężeń.

Podsumowanie

Badanie połączenia klejowego ma odpowiedzieć na konkretne pytanie technologiczne. Czasem wystarczy porównanie wytrzymałości na ścinanie, a w innych aplikacjach potrzebne będą oddzieranie, badania długotrwałe lub program starzenia.

Najlepsza kwalifikacja łączy trzy elementy: wynik mechaniczny, analizę sposobu zniszczenia i ocenę zachowania po starzeniu. Dopiero wtedy można ocenić nie tylko to, czy złącze jest mocne bezpośrednio po wykonaniu, ale również czy ma szansę zachować swoje właściwości podczas rzeczywistej eksploatacji.
